标准尺寸发动机连杆三维结构设计

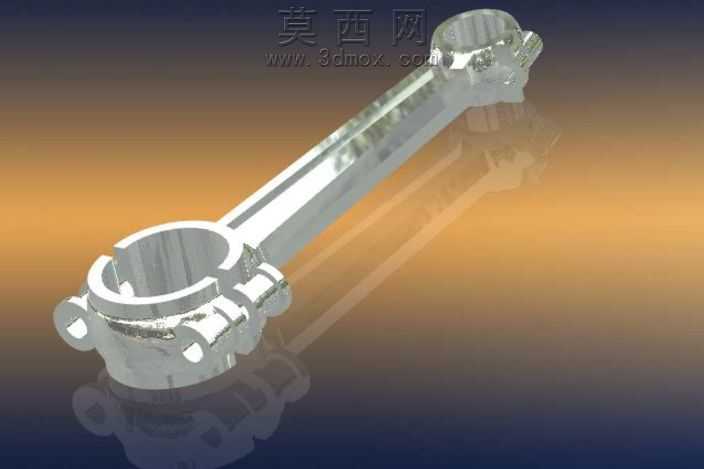

本作品为参照机械绘图手册标准尺寸完成的发动机连杆三维建模作品，建模过程严格遵循P.S.GILLC发动机连杆的实际测绘尺寸参数，保证各部位尺寸公差符合机械设计规范要求。建模阶段首先梳理连杆的整体结构逻辑，将零件拆分为大头端、杆身、小头端三个核心功能区域，大头端为剖分式结构设计，用于匹配发动机曲轴的曲柄销部位，建模时精准还原了剖分面的定位结构、螺栓连接凸台的造型细节，保证大头端的内孔圆度、同轴度参数符合实际装配要求；杆身采用变截面工字型结构设计，建模过程中通过平滑过渡的曲面放样完成杆身造型，既还原了连杆在实际工作中承受交变载荷所需的结构强度特性，也保证了杆身与大小头端的衔接处无应力集中的突兀棱角；小头端为整体式圆环结构，用于连接发动机活塞销，建模时精准控制小头端内孔的尺寸精度，还原了小头端与杆身衔接处的加强过渡结构。材质与渲染阶段，为模型赋予了抛光金属材质，调整材质的反射参数、粗糙度参数模拟合金钢锻造连杆的金属质感，通过环境光、反射板的布置完成渲染场景搭建，最终呈现的渲染效果清晰展现连杆的金属光泽与结构细节，各部位的棱边、凸台、圆弧过渡都清晰可见。设计过程中充分考虑连杆作为发动机核心传动部件的功能特性，所有结构造型均围绕实际工作中的受力需求展开，大头端的连接凸台、杆身的加强筋结构、小头端的加厚处理都严格参照标准机械设计资料完成，保证模型不仅具备外观展示效果，也可用于后续的装配模拟、力学仿真分析等场景，完整还原了发动机连杆的真实结构特征与尺寸参数。
