十字四耳冲压式轴承安装固定支架

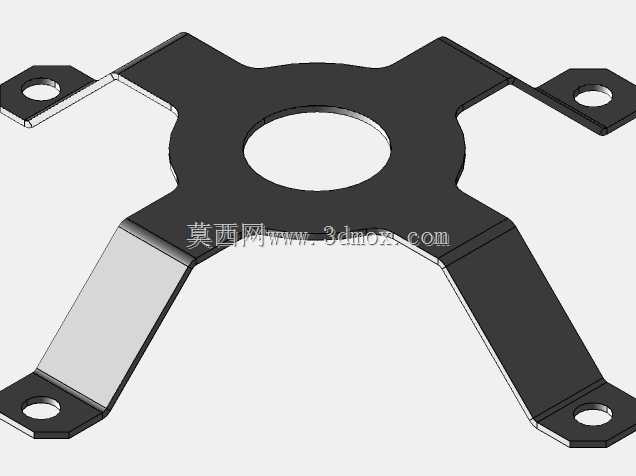

　　这套支架结构在现场最常见的落点，是中小型旋转设备的轴承位辅助固定、电机端盖外侧限位、风机叶轮轴系支撑以及轻型传动单元的安装过渡。它不是承力主轴座那种厚重铸件，而是走薄板冲压路线的柔性安装件：中心开大孔让轴套、轴承外圈或者定位凸台直接穿过，四支向外伸展的耳板各带一个安装孔，用螺栓把整个支架锁在机架面板、电机壳体或者设备侧壁上。实际装配时，中心孔先套住待固定部件的外圈定位台阶，四个耳板孔对应机架上预先加工好的螺孔，拧紧螺栓后支架板面贴紧基准面，靠板面与耳板的约束限制轴承外圈的轴向窜动和周向转动，部分场景下还能充当挡片，防止轴承在振动工况下从座孔里脱出。

　　从结构思路上看，这个件走的是等强度薄板展开逻辑。中心是一个完整的环形承载区，环宽围绕中心孔均匀分布，保证孔周有足够的材料承受螺栓预紧和轴承外圈的接触压力；从环体向外十字延伸出四条支臂，支臂之间留出大面积空缺，一方面大幅降低零件重量、节省板材，另一方面让四个安装点的位置可以向外拉开，增大固定点的跨距。固定点跨距越大，同样螺栓预紧力下支架抗倾覆、抗扭转的能力就越强，这在有旋转振动的设备里尤其关键——如果四个安装孔都挤在中心附近，轴系稍有偏心振动，支架就容易跟着晃，螺栓也容易松脱。四条支臂末端做了局部加宽的耳板，安装孔就在耳板中心，孔边到板边缘留足了边距，避免冲压或者钻孔时孔边开裂，也让螺栓压紧力有足够的承载面积，不会把薄板耳板压变形。

　　建模的时候最先定的是中心孔直径，这个尺寸直接匹配所要固定的轴承外圈或者轴套外径，一般取间隙配合，让零件能顺利套入，又不会径向旷量过大。中心环的外径要覆盖轴承外圈的全宽，保证轴承端面能完整贴在环面上，受力不出现局部悬臂。四条支臂的长度由安装点位决定：现场机架上的四个螺孔往往分布在比轴承外径大一圈的圆周上，支臂就要从中心环一直延伸到这些孔位，支臂宽度顺着力流方向从环体向外逐渐收窄，到耳板处再放宽，既符合材料受力分布，也避免多余板材浪费。板材厚度通常选1.5到3毫米之间的低碳钢或者不锈钢，靠冲压折弯一次成型，图里支臂上的折边就是冲压时压出的加强筋结构——薄板本身平面刚度有限，在支臂边缘压出折弯边之后，截面惯性矩成倍提升，支臂受垂直板面载荷时不容易翘曲，不需要额外焊接加强筋就能满足刚度要求，非常适合批量生产。

　　安装边界方面要重点核对几个尺寸：首先是四个耳板孔的中心圆直径，这个尺寸必须和机架上的安装孔位完全对应，加工时孔位公差一般控制在0.2毫米以内，避免装配时孔对不上；其次是中心孔的轴线和四个安装孔所在平面的垂直度，支架贴装后中心孔要和轴系同轴，偏差过大会造成轴承别劲、发热磨损；再就是耳板处折弯边的高度，折边不能高出支架贴装面，否则支架无法完全贴紧机架基准面，会出现间隙、锁紧后板面内应力变形。现场维护时这类支架拆装很方便，松开四个螺栓就能取下，不用拆卸轴系本身，更换轴承或者调整限位时效率很高，在轻工机械、输送设备、小型风机和家电传动机构里应用十分广泛。
