自行车传动连杆曲柄结构三维造型

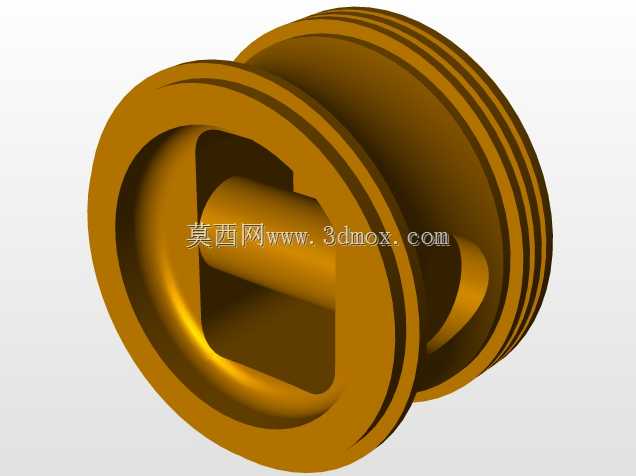

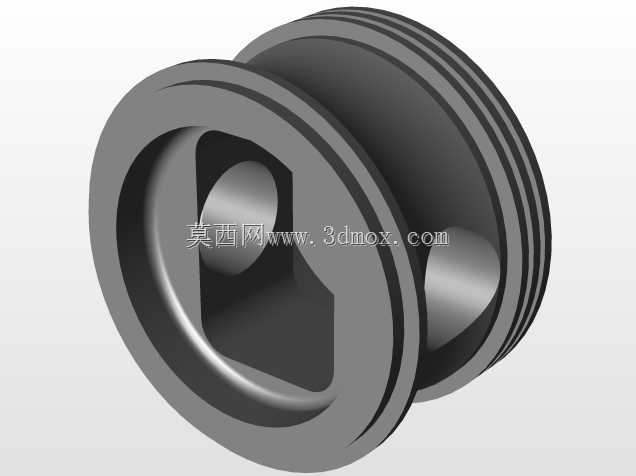

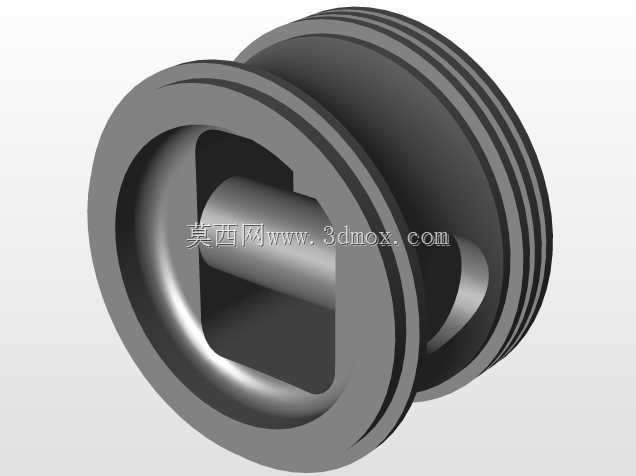

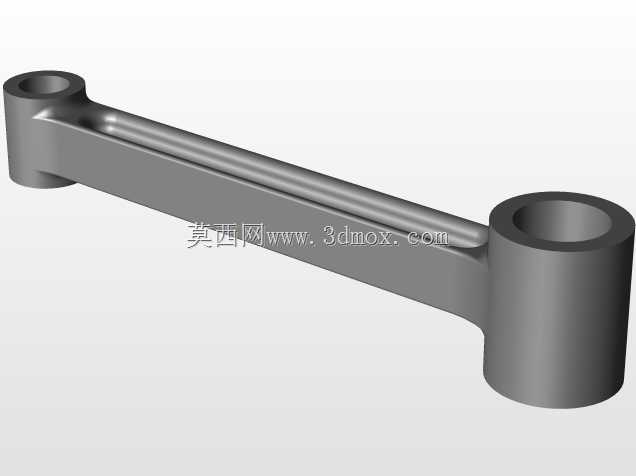

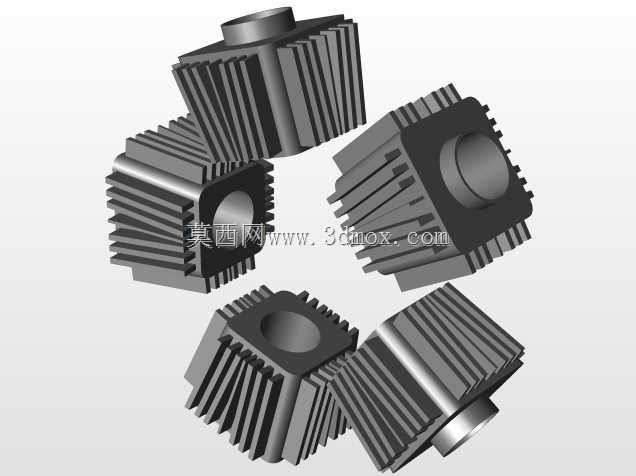

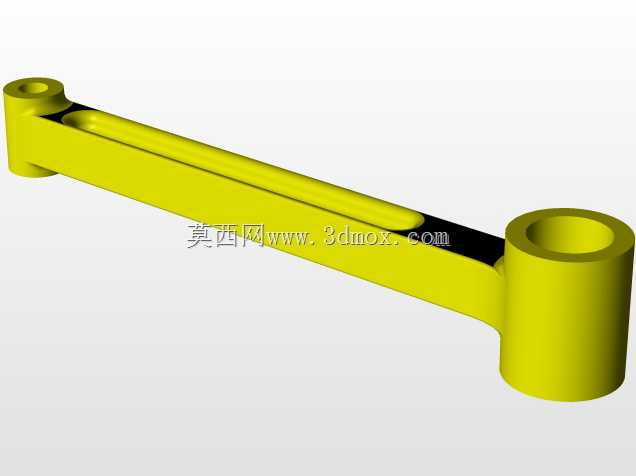

　　该零件属于脚踏驱动系统中的长连杆类受力构件，整体采用两端带孔座、中间工字形截面梁的结构形式，主要承担把脚踏端往复回转动作转化为曲轴端旋转扭矩的传力任务。在实际骑行工况中，构件一端通过销轴与脚踏曲柄铰接，另一端套装在曲轴偏心轴颈上，随蹬踏动作做平面复合运动，既传递沿杆身轴线方向的拉压载荷，也要承受启动瞬间、颠簸路面以及左右脚交替发力时产生的附加弯矩。

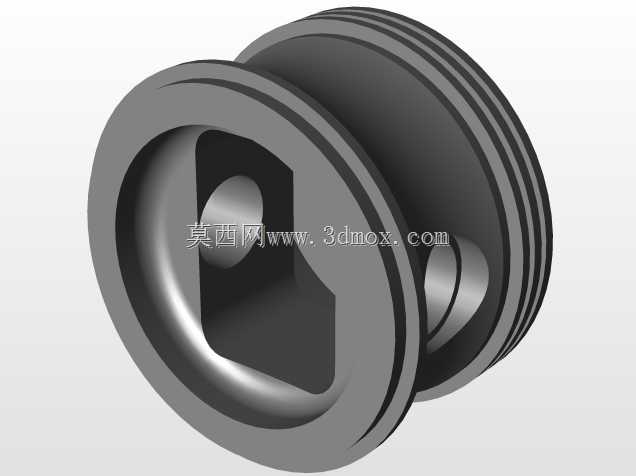

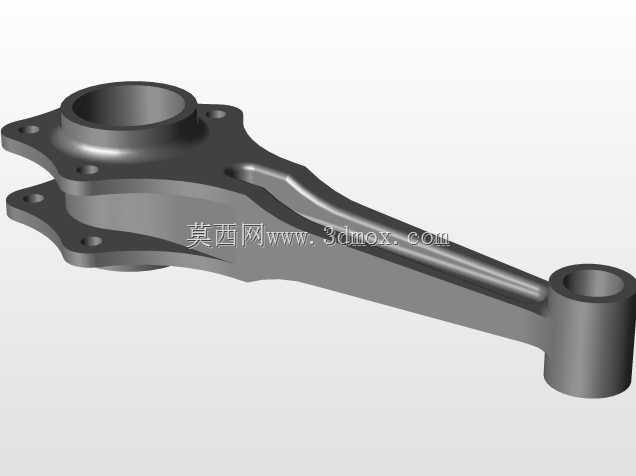

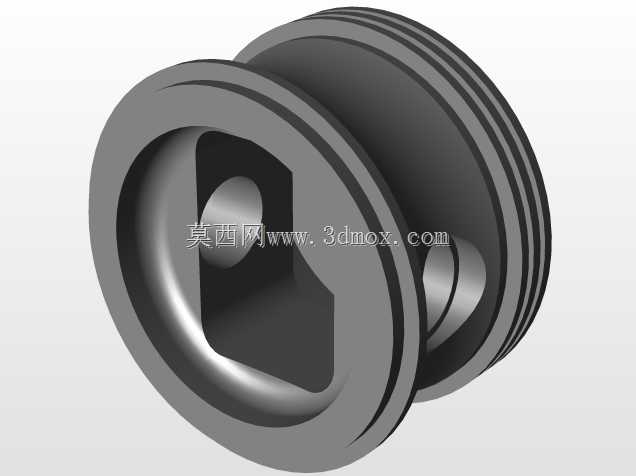

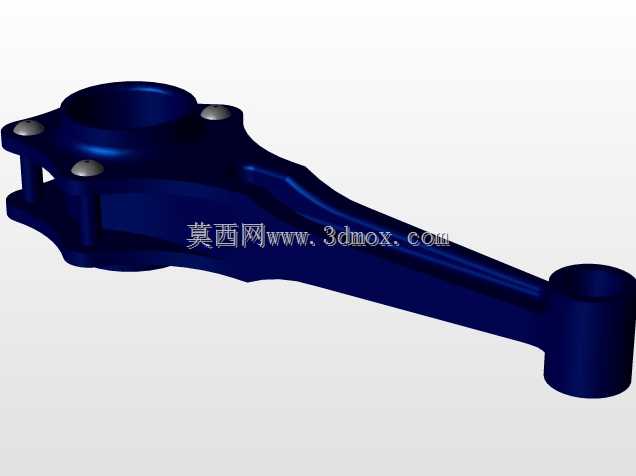

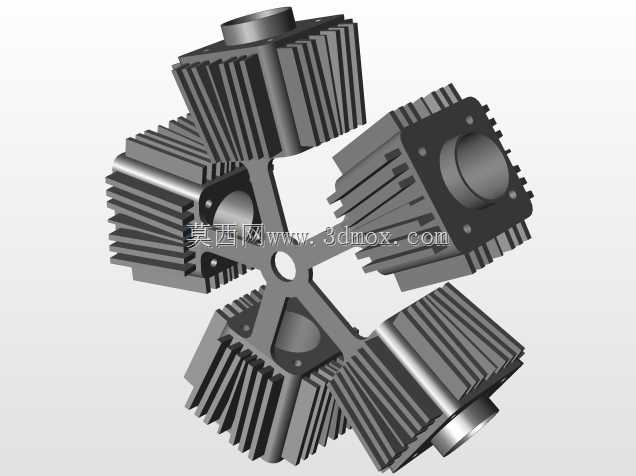

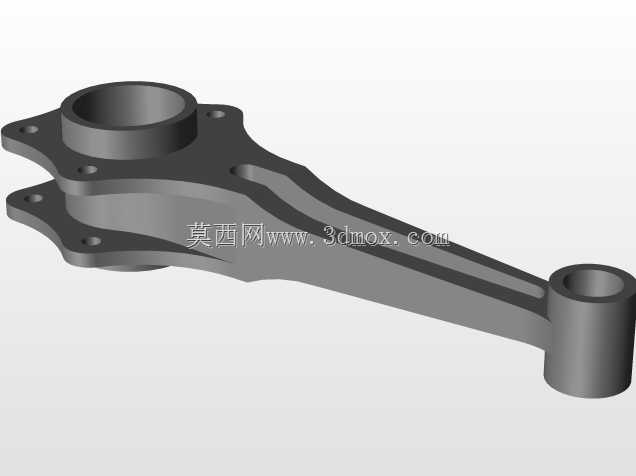

　　从结构布局看，两端孔座采用不同直径的圆筒凸台设计：大端孔座壁厚较大、轴向高度更长，用于与曲轴轴颈配合，需要在高速摆动中保持孔壁承压面积并控制比压；小端孔座尺寸相对紧凑，用于连接活塞销或脚踏侧铰接点。两个孔座的中心距是整个构件最关键的安装边界，直接决定驱动机构的行程、传动比关系以及整车踩踏时的运动轨迹，建模时必须优先锁定两孔轴线的平行度和中心距公差。杆身与两端圆筒之间通过平滑过渡段连接，避免截面突变造成应力集中。

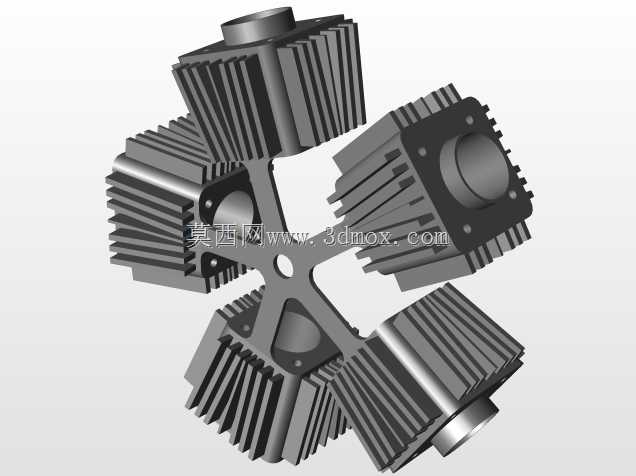

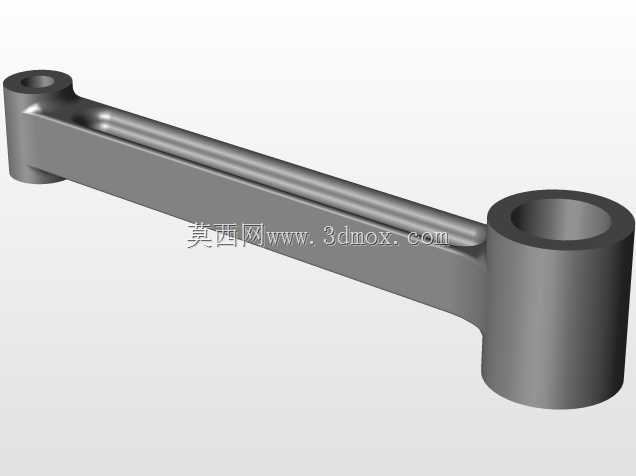

　　杆身中段采用开槽式减重结构，上下面保留承力筋板，两侧形成连续的纵向腹板，整体接近工字形截面。这种处理方式在自行车、小型内燃机以及轻型往复机械中十分常见：杆体在工作时主要承受沿两孔连线方向的拉压载荷，工字形截面能够在较小材料体积下获得足够的抗弯截面模量，中间长槽则去除了对截面惯性矩贡献较小的材料，使零件在满足刚度要求的同时控制自重。对于需要高频往复运动的部件，质量降低还能减小惯性力，改善机构运转平顺性。

　　设计过程中需要重点校核几处局部区域。大端孔座与杆身过渡圆角处是应力集中最明显的位置，蹬踏峰值载荷下容易出现疲劳裂纹，因此三维造型中圆角不能简单以尖角代替，应保留足够的过渡半径，并在工程图中明确圆角要求。小端孔座周围同样要保证销孔壁厚均匀，过薄的孔壁在销轴反复挤压下会发生椭圆化变形。杆身腹板与上下筋板交接处宜设置连续圆角，使锻造或铣削加工时金属流线更合理，也能减少热处理过程中的开裂风险。

　　外形尺寸方面，除两孔中心距外，大端外径、小端外径、孔座轴向宽度、杆身宽度与厚度共同构成装配边界。大端外圆不能与曲轴箱、链罩或车架管梁发生运动干涉，小端在摆动到极限位置时也要留出销轴安装空间。杆身底面和顶面到相邻机构的间隙需要随运动包络逐一检查，尤其是连杆在整周摆动过程中，杆体侧面会扫过一定空间，若间隙不足，实际装配后容易出现摩擦异响。孔的内径需与轴瓦、衬套或轴承配合面协调，端面则可作为轴向定位基准，保证连杆在曲轴宽度方向上不发生明显窜动。

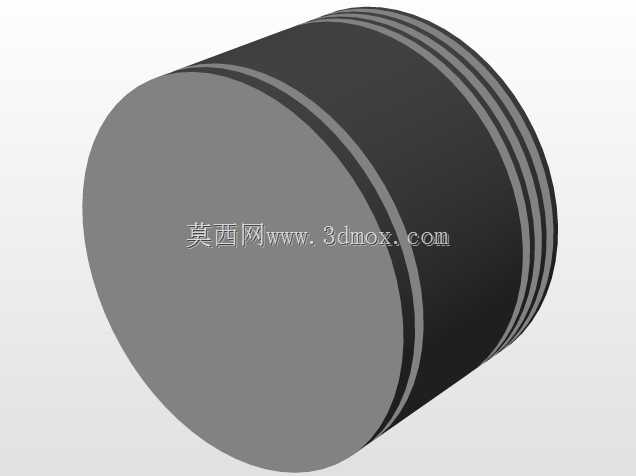

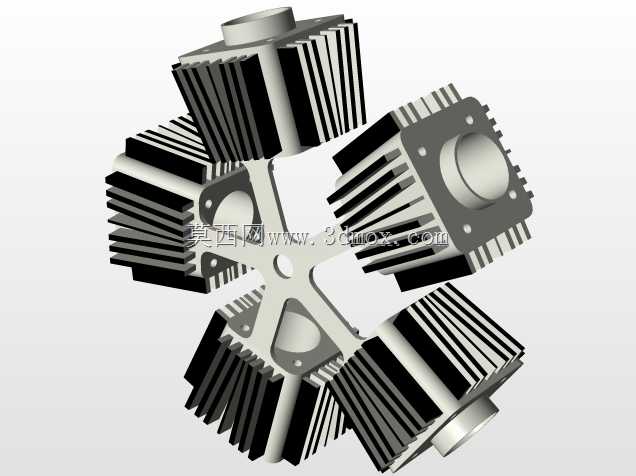

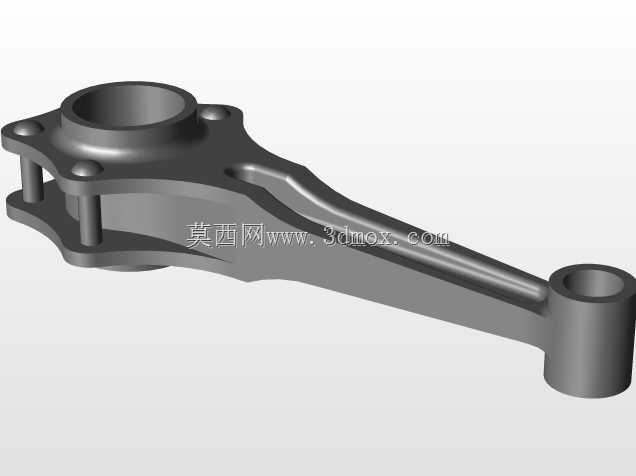

　　从制造角度看，该类零件常采用模锻后机加工的工艺路线，也可在样机阶段通过数控铣削完成。三维建模时应把分模、拔模和加工余量一并考虑：孔座外圆尽量保持规则圆柱面，杆身筋板厚度均匀，过渡曲面连续，便于锻模成型和后续刀具走刀。销孔和大端孔通常作为精加工部位，需要在模型中保留同轴的圆柱特征，方便工程图直接提取尺寸并设置形位公差。若用于小型内燃机连杆，大端还可能涉及剖分盖、螺栓连接等结构；若用于自行车脚踏驱动，则可简化为整体式连杆，通过衬套降低铰接处磨损。

　　在整车或整机装配中，该构件的运动精度直接影响蹬踏效率和噪声水平。两孔轴线若不平行，会使销轴和轴颈承受偏载，造成衬套局部磨损加快；杆身若刚度过低，峰值发力时会产生明显弯曲变形，使传动迟滞。建模阶段可通过装配骨架先确定曲轴轴线、脚踏转轴和连杆中心距，再向下细化孔座和筋板，使结构尺寸始终服从运动机构布置。完成实体后，应结合运动包络检查、重量估算和关键截面受力判断，对腹板厚度、过渡圆角和孔座高度进行迭代，使零件在强度、重量和安装空间之间取得平衡。
