雪佛兰越野车Dana44前轮毂总成结构设计

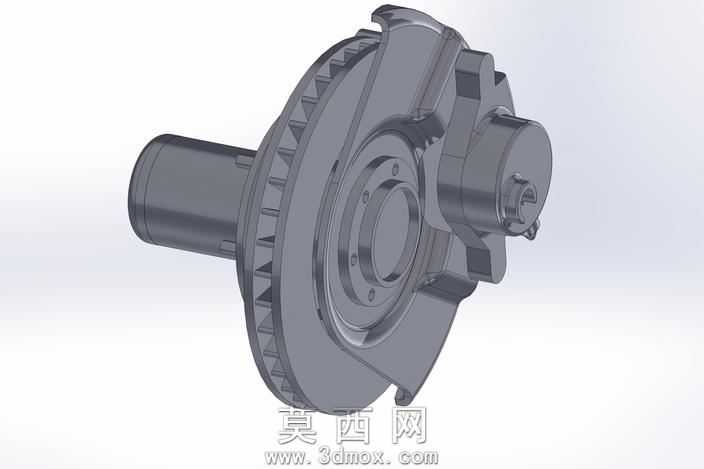

本作品针对适配雪佛兰4×4越野车型的Dana44前轮毂总成开展三维结构设计，建模阶段以实车搭载的1500GM版本Dana44车桥5.5大轴承前轮结构为原型，严格遵循原车装配尺寸链要求完成各零部件的参数化构建。建模过程中首先完成轮毂主轴的基体特征搭建，精准还原主轴的轴颈台阶定位尺寸、轴承安装位的配合公差带、花键段的齿形参数，确保主轴与轮毂壳体、制动组件的装配匹配度。针对轮毂外侧的制动盘连接结构，完整复刻了盘体的通风散热齿形轮廓、安装螺栓孔的位置度分布、制动摩擦面的平面度设计特征，同时对轮毂集成的驻车制动相关结构做了细节还原，包括制动蹄片的安装卡槽、调节机构的装配位、制动鼓的配合止口结构。在轮毂壳体的结构设计上，完整还原了壳体上的加强筋分布、油封安装槽的密封结构、轮边连接法兰的螺栓孔阵列，同时对轮毂上附带的传感器安装位、油管固定卡扣结构做了精细化建模，确保所有附属结构的位置与实车装配逻辑一致。渲染阶段采用金属灰哑光金属材质模拟铸铁壳体的质感，对轴承配合面、制动摩擦面做了差异化的材质粗糙度调整，通过均匀的环境打光突出各部件的结构轮廓与装配关系，清晰展现轮毂总成各零件的层级装配逻辑。设计过程中同步完成了卡尺、安装支架等配套辅件的建模，完整还原整个前轮轮毂装配的全套组件，可直接用于混合动力越野车型的车桥结构教学、改装方案验证、装配工艺模拟等场景，模型各部件间保留了正确的装配约束关系，可实现爆炸视图拆解、运动干涉检查等拓展操作，能够直观展现Dana44车桥前轮轮毂的工作原理与结构特点。
