罗技G27赛车模拟换挡手球旋钮

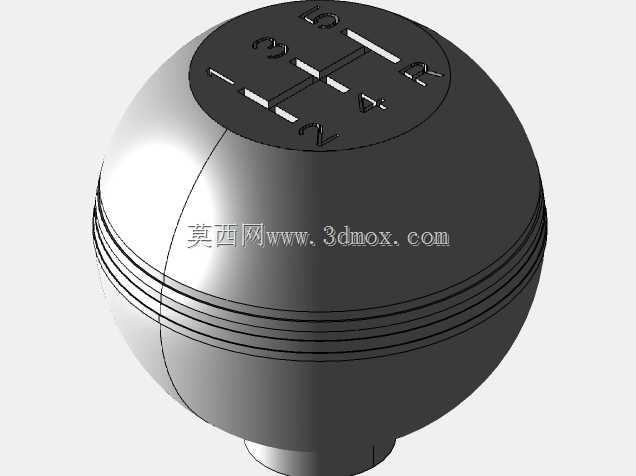

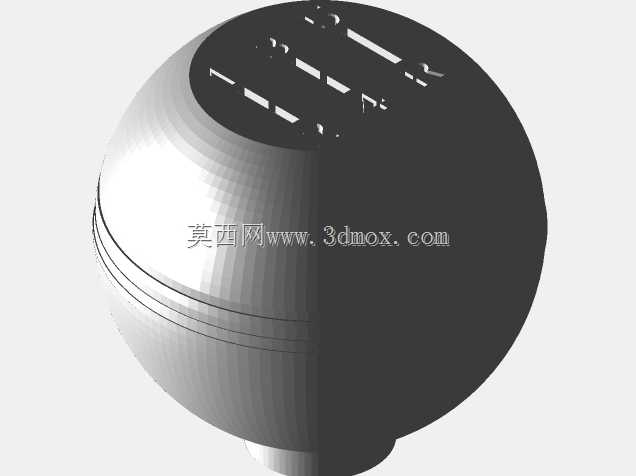

　　该换挡手球面向赛车模拟驾驶场景，主要用于替换或加装在Logitech G27赛车方向盘排挡杆顶端，使操作者在模拟竞速、驾驶训练或外设改装时获得更接近实车的握持与换挡反馈。结构上采用球形手球主体，顶部平面刻有挡位标识，下部收束形成与排挡杆配合的安装区域，整体轮廓围绕手掌包裹、手指定位和快速换挡动作展开。

　　从实际使用看，换挡旋钮位于人机交互的最末端，操作者在视线主要关注赛道画面的情况下，需要依靠手部触感确认挡位位置。球形外形能够让掌心自然贴合，顶部平面则承担挡位信息显示功能，避免纯圆弧表面难以布置字符的问题。顶部字符采用凹陷或刻线方式表达，既可以在打印后直接辨识，也便于后期涂色增强对比度。球面中部设置环槽或台阶线，除了形成视觉分层，也能在握持时提供轻微的触觉边界，帮助手掌握持位置保持稳定。

　　设计思路并非追求复杂装配，而是围绕“滑入现有排挡杆并完成固定”这一核心需求展开。手球底部需要预留与G27排挡杆端部相匹配的连接腔，安装时可沿杆体轴向滑入，再通过紧配、螺纹衬套、顶丝或粘接等方式固定。由于该件面向增材制造，外形可以采用整体式结构，减少分体装配带来的松动风险；内部连接区域则应根据实际杆径、杆端长度和固定方式留出足够壁厚，避免薄壁区域在反复换挡受力后开裂。

　　外形尺寸方面，球形手球直径需兼顾手掌大小与换挡行程。过大的球头会增加手腕摆动量，过小则削弱实车排挡头的厚重感；顶部平面范围要能够容纳挡位字符，同时不能过度切削球面而破坏握持连续性。下部收口直径应小于手球主体，使手掌下缘不会与安装座发生干涉。安装边界重点在底部内腔：内腔深度需覆盖排挡杆端部有效配合长度，腔壁与杆体之间应保留可调整的配合余量；若采用顶丝固定，侧面需预留螺钉孔并保证孔位避开主要握持区；若采用粘接或过盈配合，则应控制打印尺寸公差，保证装配后不晃动。

　　建模时可先以旋转体构建球头与下部收口的基础曲面，再在顶部建立平面并投影挡位字符。字符不宜做成过于细小的孤立凸起，以免打印后缺损；采用浅槽刻线更适合FDM或光固化成型。球面与顶部平面相交处应保留小圆角，降低应力集中并改善手持触感。底部连接腔建议与外轮廓同轴布置，确保安装后手球姿态端正、挡位标识朝向驾驶员。对于需要3D打印的版本，外表面可按打印设备能力选择适当层厚，握持区优先保证层纹方向不影响手感，顶部字符区则可提高成型精度。

　　在赛车模拟器装配中，该件不仅是外观改装件，也直接影响换挡动作的准确性。手球中心高度、球头直径和底部固定长度共同决定手腕的旋转半径；若替换件过高，会使排挡行程末端姿态变僵，若配合孔过浅，则快速推拉时容易产生摆动。因此结构处理上应把底部连接段作为受力核心，外球壳负责握持与造型，顶部平面负责信息识别。通过这种分区，可以在不增加多余零件的前提下，完成一个适合G27排挡杆改装、可直接增材制造并满足日常模拟驾驶使用的换挡旋钮。
