镂空卷纹心形齿轮传动摆件

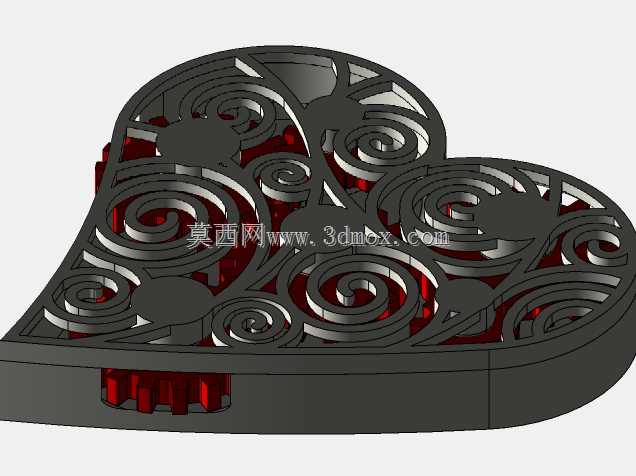

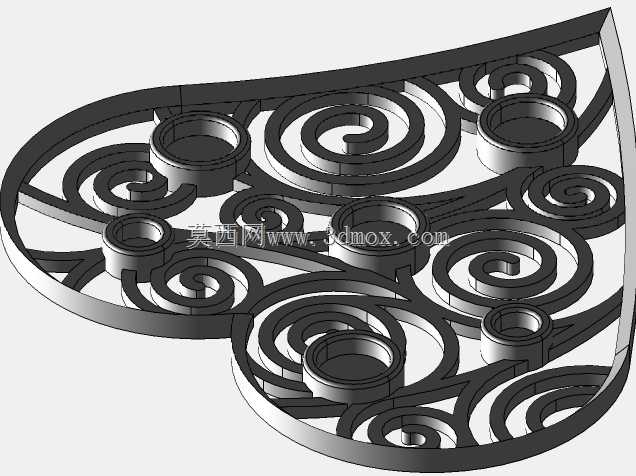

　　做桌面小摆件的结构评审时，最先要确认的不是外观曲面顺滑度，而是外露运动件和装饰壳体之间的干涉边界。这个心形作品把卷草式镂空外框和底部小齿轮组放在同一薄型壳体内，整体轮廓沿心形外沿收束，厚度控制在低矮扁平区间，摆放时不需要额外预留大的侧向操作空间，只需要在底部齿轮露出位置留出少量啮合运动余量。外框的螺旋卷纹不是单纯贴图纹理，每一道卷曲筋位都承担实体支撑作用，筋条宽度均匀过渡，镂空区域连续贯通，既减轻整体重量，也让3D打印铺粉或熔融沉积过程中减少大面实心区域的翘曲风险。从实际使用场景看，这类结构适合放在文创展示、节日伴手礼、桌面机械演示场景中，观者可以直接透过上层镂空看到下层红色衬层和底部齿轮的位置关系，转动外露齿轮时，

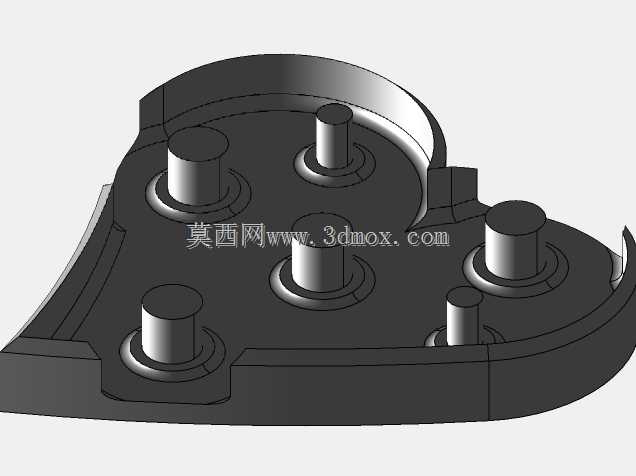

　　动力沿啮合齿面传递，心形壳体本身作为固定机架保持不动，形成装饰外形和机械运动的对比。设计思路上没有采用完整密封箱体，而是把心形侧壁做成浅槽式围边，上层镂空面板、下层底板和侧边围边拼出薄壳腔体，齿轮轴的支撑位直接集成在底板或内侧筋位上，减少独立轴承座零件数量。这种处理对增材制造比较友好，大部分结构可以在一次成型中完成，卷纹筋条之间的空隙也方便清理残余耗材或粉末。需要注意的是，齿轮区域属于简化演示结构，齿形、侧隙和轴孔配合没有按重载传动要求做完整约束，不能传递大扭矩，也不适合长期高速连续运转；它的作用更多是通过可见的啮合动作表达机械趣味。安装边界方面，底部接触面应保持平整，壳体最外缘为心形尖点和圆弧过渡，摆放时避免尖点悬空；

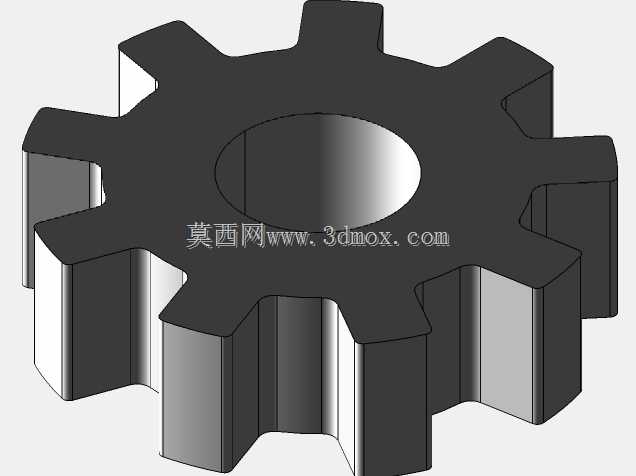

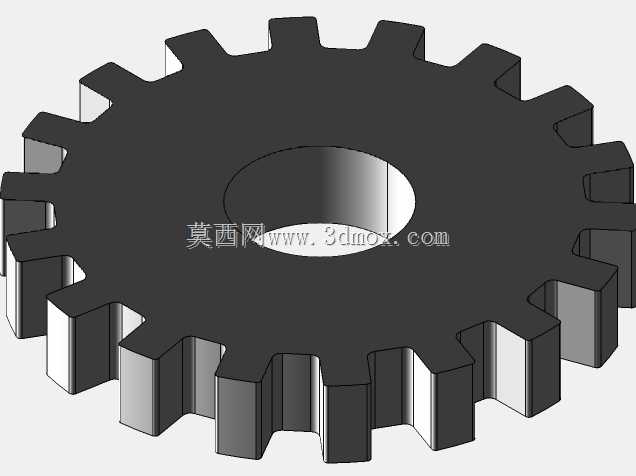

　　外露齿轮下方不要压住桌面，需留出齿顶圆转动间隙。上层镂空筋位同时起到防护格栅作用，手指不易直接触碰内部运动件，但筋条间隙仍应按小摆件展示用途评估，不建议作为儿童玩具结构使用。分层色彩上，深色外框和红色内层形成视觉高差，透过卷纹空隙可以看到内层色块，增强层次感而不增加装配复杂度。工程建模时，心形外轮廓先构造成闭合样条，再按统一壁厚偏移出围边；卷纹筋位以等宽螺旋曲线为中心，向两侧加厚到可打印尺寸，并在与外框交接处做圆角汇合，避免应力集中。齿轮布置在底边较宽区域，利用心形下部空间容纳齿圈，轴孔位置避开镂空大洞，保证局部材料有足够支承。整体没有复杂曲面抽壳或精密配合要求，重点在于检查筋条与齿轮齿顶、齿轮端面与上下壳壁之间的安全间隙，以及打印方向上薄壁筋位的自支撑能力。
