VESPA踏板车CNC转向连接支座结构

　　该零件面向VESPA系列踏板摩托车的前悬挂与转向系统改装场景，属于机车改装领域常用的CNC机加工连接支座，在实车装配中承担转向柱与前摇臂、减震组件之间的载荷传递、运动限位与安装定位功能。踏板车在城市通勤、复古改装、定制机车整备的工况下，前转向区域需要同时承受整车前部载荷、路面颠簸带来的交变冲击，以及转向动作产生的扭转力矩，原厂冲压或铸造支座在长期使用后容易出现安装孔位旷量、臂体形变的问题，这款一体化铣削成型的支座结构，正是针对改装场景下对结构刚性、安装适配精度的需求完成的三维结构设计。

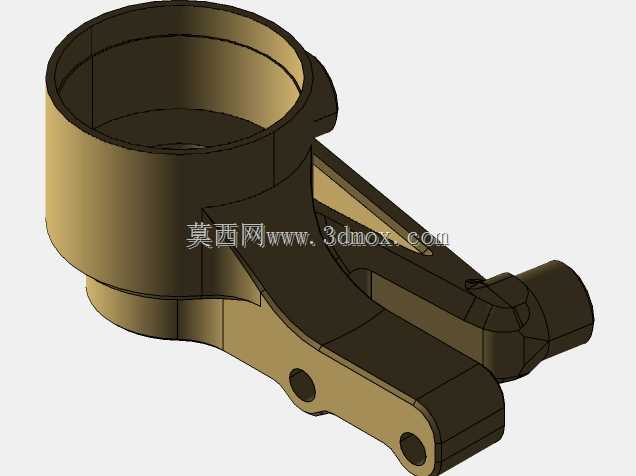

　　从结构功能分区来看，零件上部的大直径环形套筒是核心安装基准，内孔用于嵌套转向立管或减震筒配合段，环形侧壁预留了足够的壁厚，既保证配合面的接触面积，也为后续压装衬套、加工锁紧槽预留了加工余量；套筒外侧延伸出的加强凸边，在不额外增加整体重量的前提下提升了环形结构的抗形变能力，避免转向受力时套筒出现椭圆变形。从套筒侧面向斜下方延伸的两支平行臂体，是载荷传递的主要路径，臂体并非采用等厚直板设计，而是顺着受力走向做了变截面过渡：靠近套筒根部的位置臂厚最大，对应应力集中最高的连接区域，向末端安装位延伸时厚度逐步收窄，在两支臂之间预留出镂空间隙，既避让前摇臂摆动时的运动空间，也减少了零件整体的毛坯用料。臂体末端分布的两个同轴通孔用于穿装铰接销轴，孔位周边做了局部凸台加厚，避免销轴反复受载后孔口出现压溃变形；臂体最外侧延伸的柱状接头用于连接锁紧拉杆或减震固定端，接头端面与臂体之间做了圆弧过渡，消除直角位置的应力集中风险。

　　设计过程中首先锁定的是上部套筒的内孔配合边界，该尺寸需要和对应车型的转向立管外径形成过渡配合，套筒的轴向高度覆盖立管配合段的有效接触长度，避免配合面过短导致受力偏载。下方两个铰接孔的中心距是和前摇臂安装位匹配的核心尺寸，建模时先以套筒轴线为第一基准，拉出臂体的中心走向，再按照实车摆臂的摆动行程校核臂体之间的镂空宽度，保证悬挂在全压缩、全拉伸行程中，臂体内壁不会和摇臂侧面发生运动干涉。所有外轮廓的转角都预留了CNC铣削的刀具走刀半径，没有出现无法加工的清角死角，零件整体采用整块铝坯五轴铣削即可完成全部外形与孔位加工，不需要额外拼焊或二次拼接，从结构根源上消除了焊接变形、焊缝疲劳的隐患。

　　实际装车时，上部套筒套入对应管位后通过径向锁紧件完成固定，下方臂体的孔位和摇臂铰接点对齐后穿入销轴，末端柱状接头和联动拉杆完成锁附，整个零件把转向动作的力矩、路面传递的冲击载荷均匀分散到套筒和两支臂的整个结构上，相比薄型冲压支座，抗扭刚性提升明显，同时镂空的臂体结构也控制了改装件的整体重量，兼顾了复古踏板车改装的外观质感与实际行驶的结构可靠性。建模过程中所有配合孔位、安装边界都按照实车装配尺寸做了关联约束，可直接用于后续加工刀路编制、装配干涉校验，也可为同类型踏板车悬挂改装连接件的结构设计提供参考。
