内燃机活塞结构三维数模

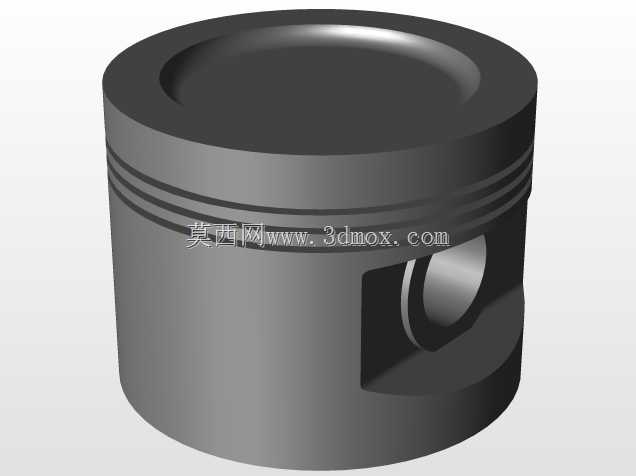

　　该模型呈现的是内燃机中承担能量转换核心任务的活塞部件，整体采用圆柱主体配合顶部凹腔、上部环槽和侧向销座的典型结构。活塞在气缸内作往复运动，燃烧压力作用于顶面后，经活塞销传递给连杆，再由连杆带动曲轴旋转，把燃料燃烧产生的压力转化为机械输出。此类零件广泛用于小型汽油机、柴油机、空压机以及教学演示用动力机构中，在结构验证、运动干涉检查、气缸组件选型和装配关系分析时都需要清晰的三维数模支撑。

　　从外形看，模型顶部设置了内凹的盆形区域，该区域可用于组织燃烧室空间，影响气流运动、混合气形成和火焰传播。顶面外缘保留一定壁厚，能够承受高温高压燃气的周期性载荷。上部外圆布置多道环形槽，用于安装气环和油环；气环主要负责密封燃烧腔，减少高压气体窜入曲轴箱，油环则用于刮除气缸壁上多余润滑油，并在缸壁形成均匀油膜。环槽之间的环岸宽度需要兼顾密封、散热和结构强度，若环岸过薄，长期承受热负荷和冲击载荷后容易出现疲劳损伤。

　　活塞销孔位于裙部两侧，模型中销座与内腔之间形成明显的加强过渡。销孔轴线与活塞圆柱轴线垂直相交，是连杆小头与活塞连接的关键边界。设计时销孔直径、销座间距和内腔让位空间直接决定活塞销、连杆小头以及卡环的布置。销座周围通常承受较高的局部接触应力，因此在真实产品中会对销孔内径、表面粗糙度、销座圆角和润滑条件提出较高要求。数模中将销座外侧开口、内部圆孔和裙部让位关系完整表达，便于检查连杆摆动过程中是否与活塞内腔发生碰撞。

　　裙部在模型中占比较大，主要起导向和承受侧推力的作用。活塞工作时受燃气压力、连杆倾斜力和热膨胀共同影响，裙部与气缸壁之间需要保持合理间隙。间隙过小，热态下容易拉缸；间隙过大，则会产生敲缸、噪声和机油消耗增加。实际工程中，裙部外圆常根据热变形规律设计成椭圆或中凸形，而三维建模阶段可以先建立名义圆柱轮廓，再在后续详细设计中加入型线修正。该模型把裙部、环带和销座作为连续实体处理，能够直观展示载荷从顶面到销孔的传递路径。

　　建模思路上，这类零件适合以旋转体为基础进行主体构建，先通过截面轮廓确定顶面凹腔、外圆、环槽和底部开口的轴向位置，再利用切除特征生成活塞销孔和销座侧腔。环槽截面应保持清晰的槽宽、槽深和槽底圆角，避免在数控加工或仿真前处理时出现难以识别的细碎边。销座与裙部交接处不宜采用尖锐棱边，合理圆角有利于降低应力集中。顶部凹腔与外圆之间的过渡区域也应保留连续曲面，以便后续进行燃烧室容积计算和压缩比校核。

　　安装边界主要集中在气缸内径、活塞高度、环槽位置、销孔轴线高度和销孔直径几个方面。活塞外径决定与缸套的配合间隙；活塞总高影响压缩余隙和气门避让；销孔中心到顶面的距离会改变压缩高度，并影响连杆长度、曲轴行程和整机紧凑性；销座外侧宽度则需要与连杆小头厚度、气缸内部空间匹配。进行总成设计时，还需把活塞环、活塞销、卡环、连杆和缸套一并装配，检查活塞在上止点、下止点及摆动过程中的运动包络，尤其要关注连杆小头与活塞内腔、活塞裙部与缸套、活塞顶部与气缸盖之间的边界。

　　在工程应用中，该类数模既可用于动力机械课程中的活塞结构讲解，也可作为内燃机方案设计的基础零件。通过模型可以清楚区分燃烧室顶面、密封环带、销座连接区和裙部导向区，使设计者在尺寸链分析、热负荷评估、装配工艺制定和运动仿真时有明确的几何依据。对于初学者而言，该结构还能帮助理解活塞为何不是简单圆柱体，而是集密封、传热、导向、承力和连接于一体的关键运动件。
