汽车发动机罩塑料固定支座结构

　　该零件属于汽车发动机舱周边的小型塑料固定支座，主要承担发动机罩支撑杆端部的定位与限位任务，在车辆开盖检修、日常维护以及机罩保持开启状态时，为金属撑杆提供稳定的插入、承托和防脱约束。实际装车位置通常位于发动机罩内板附近或车身前部对应的支撑点位，撑杆从支座中心区域穿入后，依靠周向结构形成轴向和径向的双重限制，避免车辆振动、倾斜或操作过程中撑杆滑移、脱出。

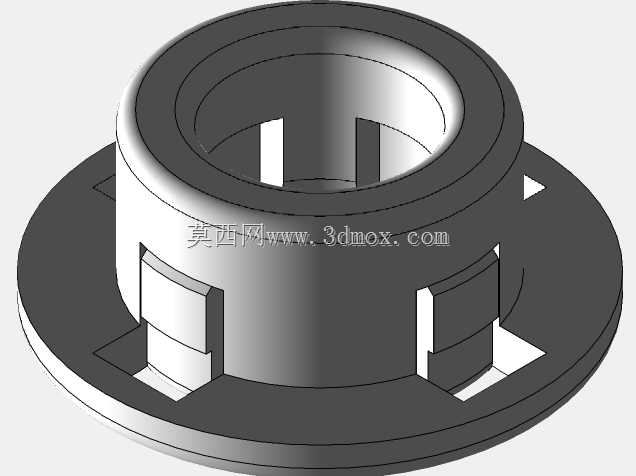

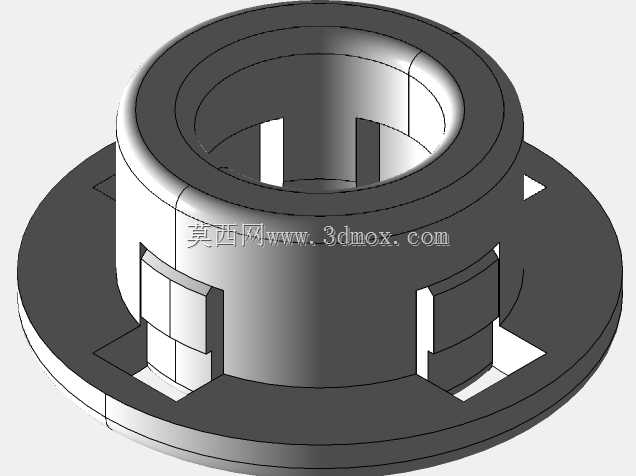

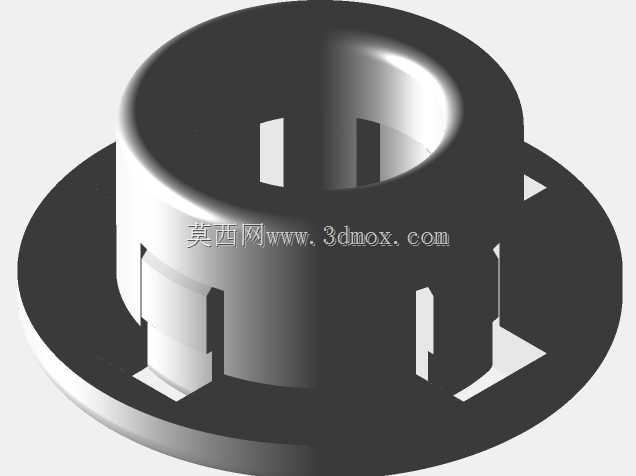

　　从结构形态看，零件采用带法兰底盘的套筒式布局。下部为近似圆盘形安装基面，盘面外缘布置有局部缺口和定位特征，用于与车身钣金或发动机罩内板的安装位贴合；上部为环形套筒，中心形成贯通孔，孔壁内侧设置多组凸起、卡槽和导向面，能够在撑杆插入时进行引导，并在到位后卡住杆端或杆身对应部位。套筒外侧分布若干块状加强与卡扣结构，既提高薄壁塑料件的承载刚度，也便于装配时快速卡接固定。

　　设计这类支座时，不能只按简单圆环孔处理。发动机罩支撑杆在使用过程中会承受偏摆、按压和反复插拔，孔位若过于松旷，撑杆容易晃动并产生异响；若过盈量过大，则装配困难，低温环境下还可能造成塑料开裂。因此中心孔需要兼顾导向、夹持和拆卸便利性，入口处通常设置倒角或扩口，使撑杆在视线受限的机舱环境中也能较快对准。孔内凸起不宜形成连续整圈硬接触，采用分段卡爪或局部肋条更有利于吸收制造公差，并降低撑杆表面镀层磨损。

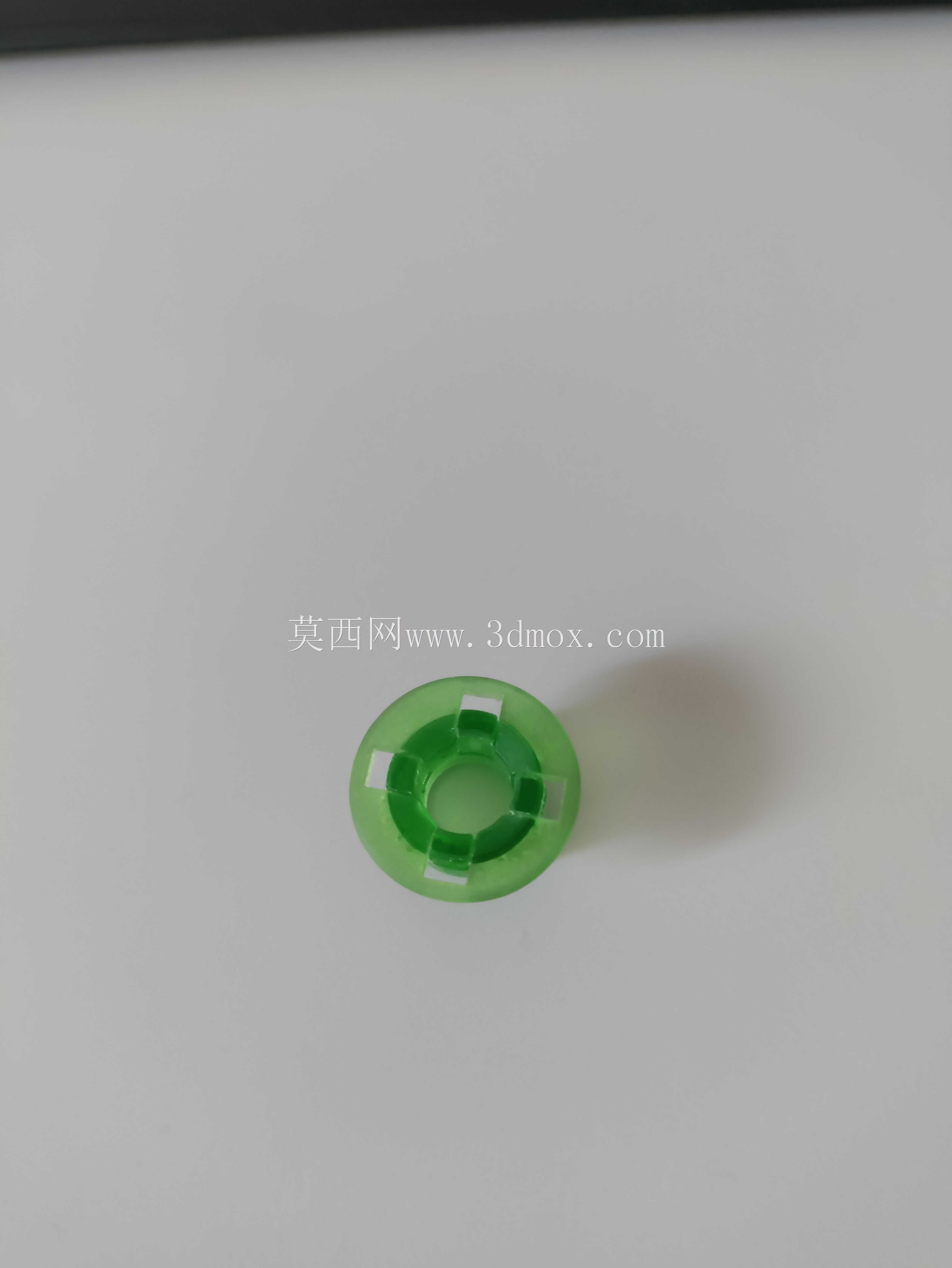

　　底部法兰盘的作用不只是增大接触面积。圆盘结构能够把撑杆传递来的集中力分散到钣金安装面上，减少局部压痕；盘面上的缺口、凸台和卡脚则对应车身件的定位孔或焊接螺柱，使零件在预装时即可确定角度，防止后续旋转错位。上部套筒与底盘之间通过壁厚过渡和径向加强块连接，在模具成型上也有利于塑料熔体填充，避免厚壁缩痕和薄壁充填不足。若采用黑色树脂打印或小批量试制，层纹和接缝会影响外观与配合，装配面可通过砂纸修整，使撑杆插拔力更均匀。

　　安装边界方面，该支座需要预留撑杆直线插入空间，套筒轴线应与撑杆工作角度尽量一致，避免杆端在孔口形成硬性弯折。法兰盘下方应保证与被安装面平整贴合，周边需留出手指或工具按压卡扣的操作空间。对于发动机舱环境，还应考虑温度循环、油污、粉尘以及振动对塑料件的影响，材料选择倾向于具备一定韧性、耐疲劳和耐候性的工程塑料。结构建模时应重点检查中心孔与撑杆直径的配合关系、卡爪厚度、法兰盘外径、套筒高度以及底部缺口方位，这些尺寸直接决定零件能否顺利装入车身并可靠保持发动机罩开启。
