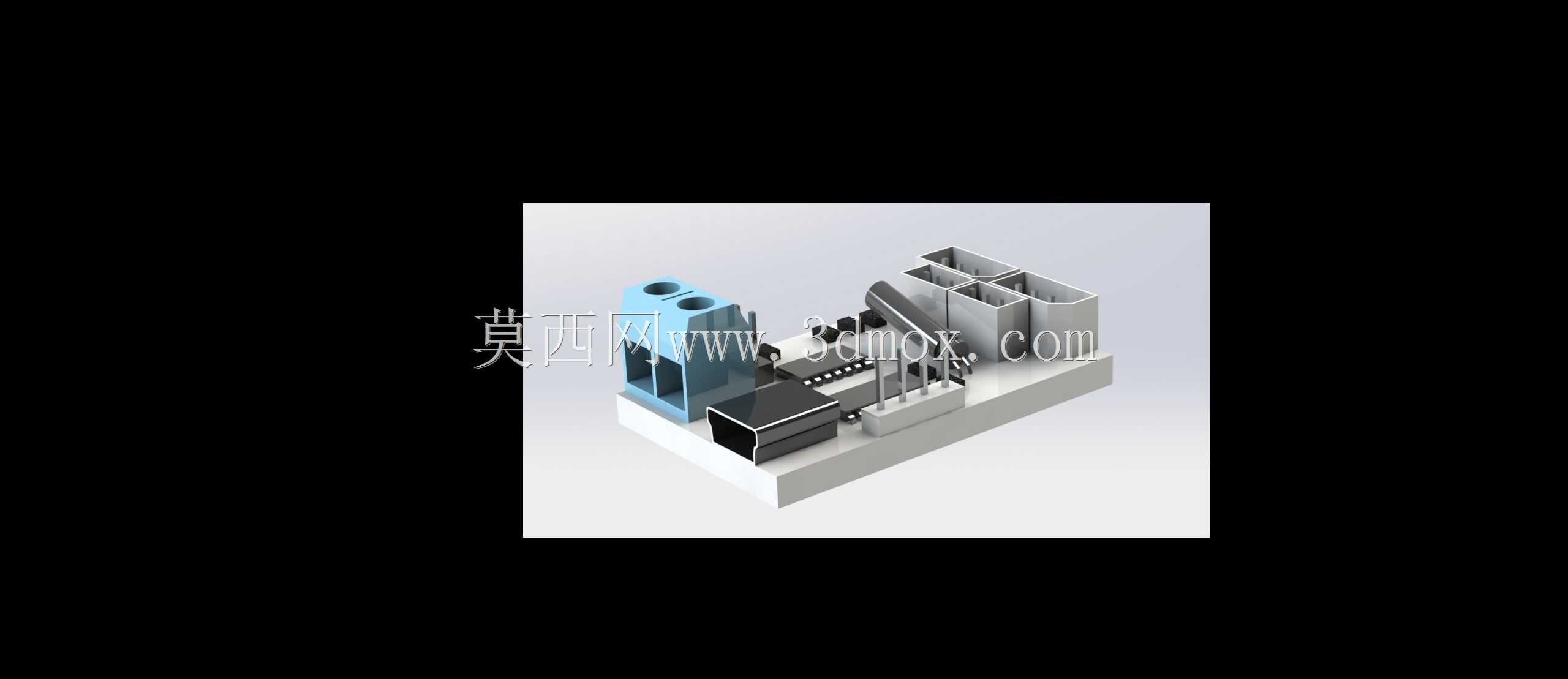

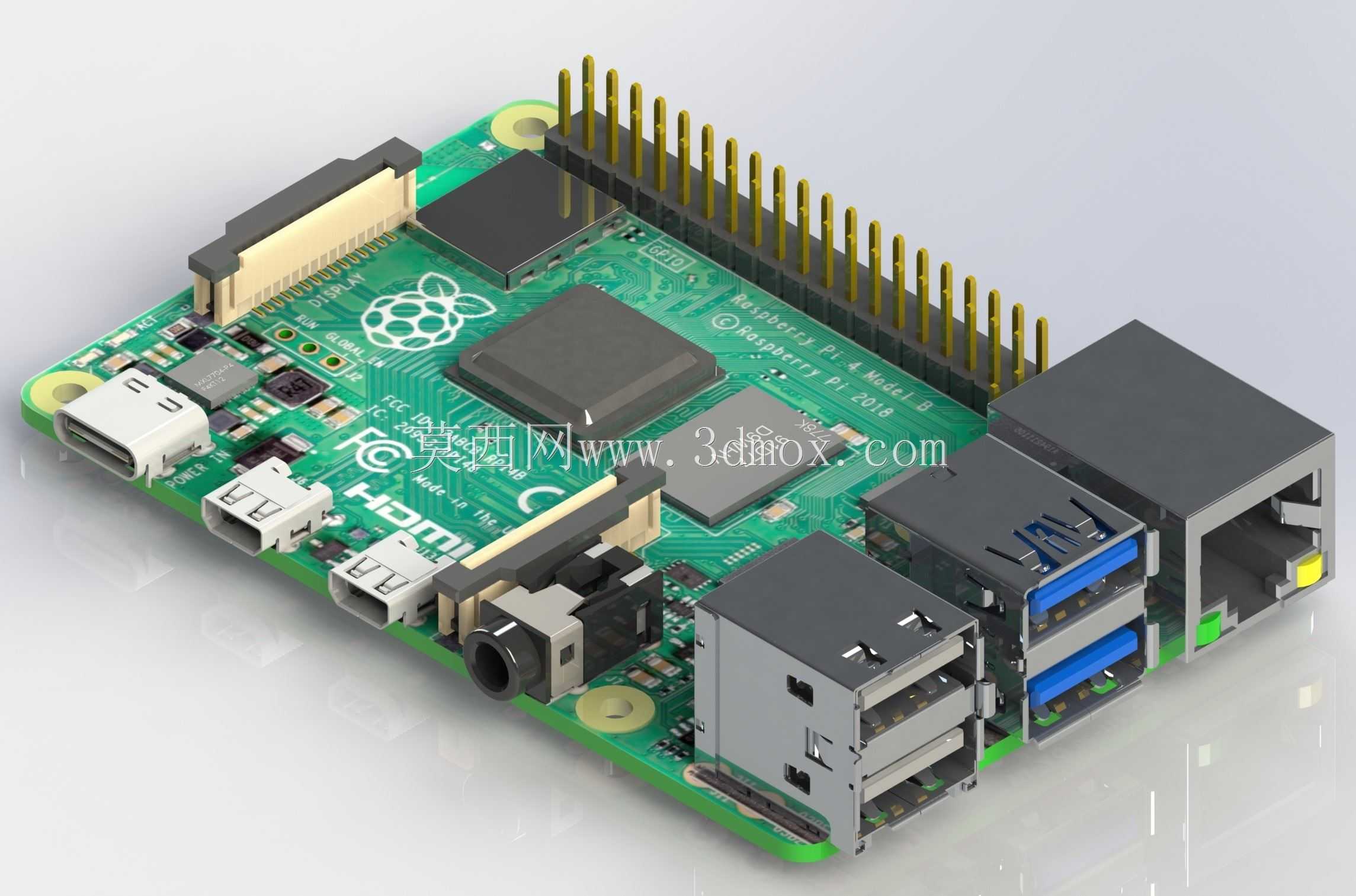

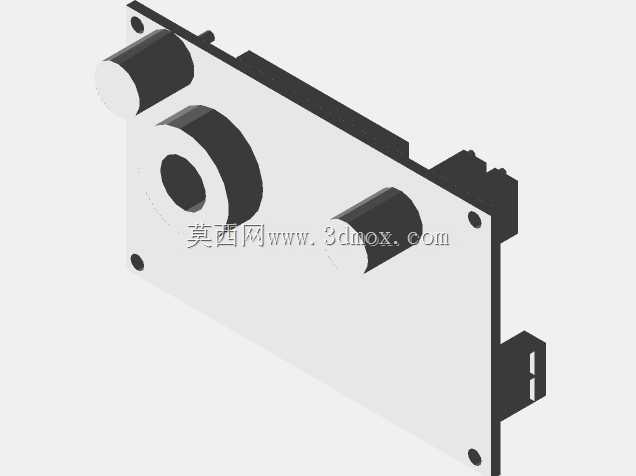

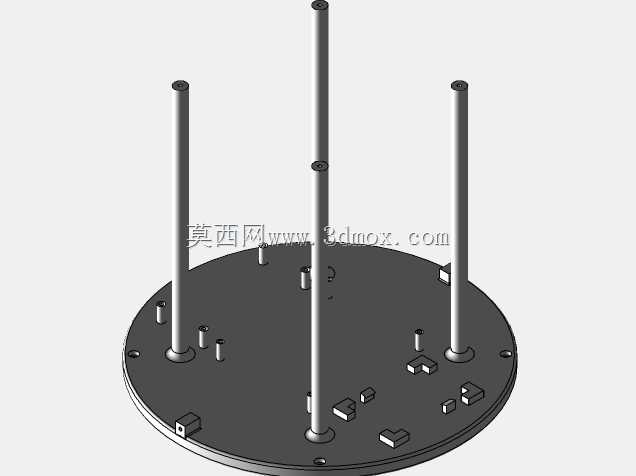

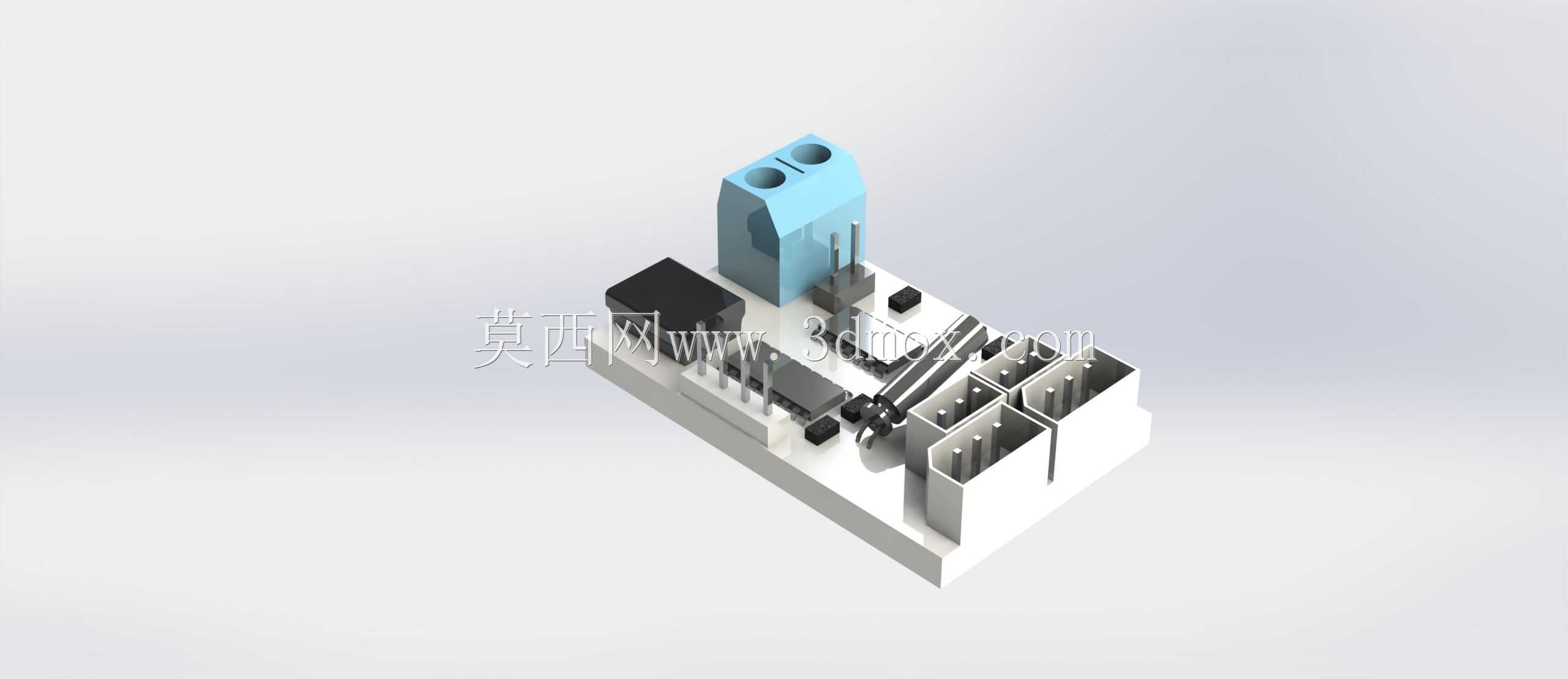

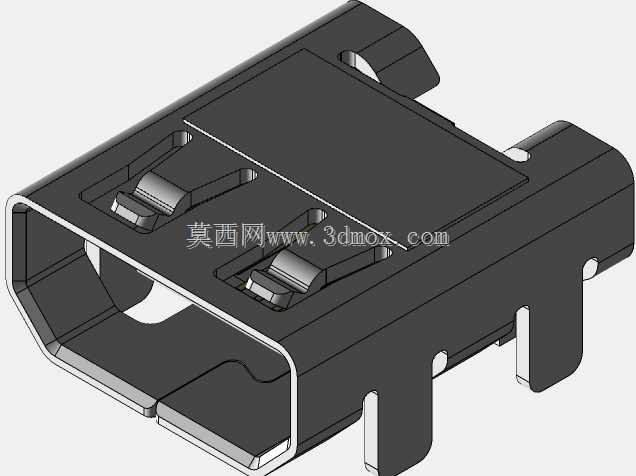

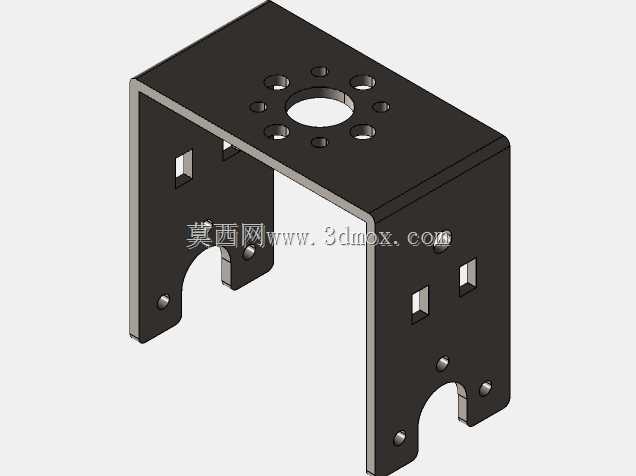

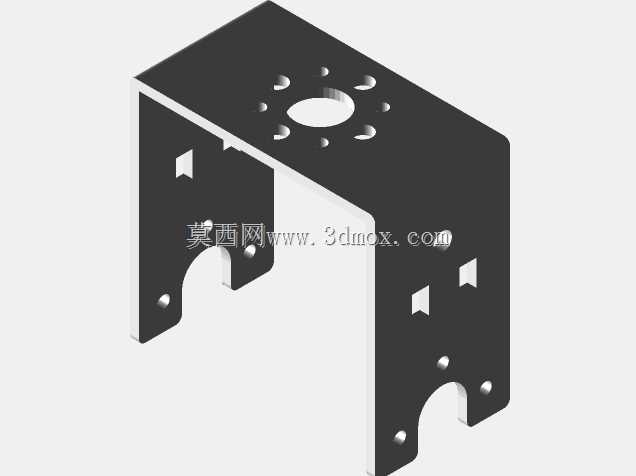

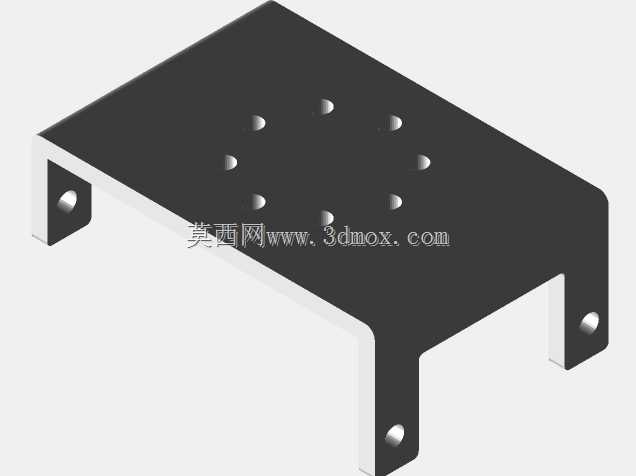

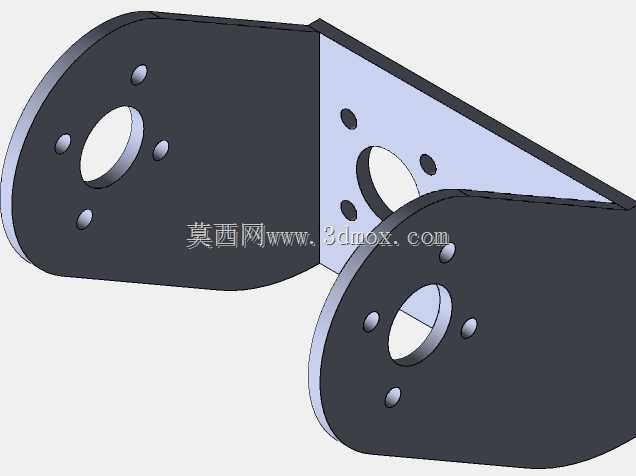

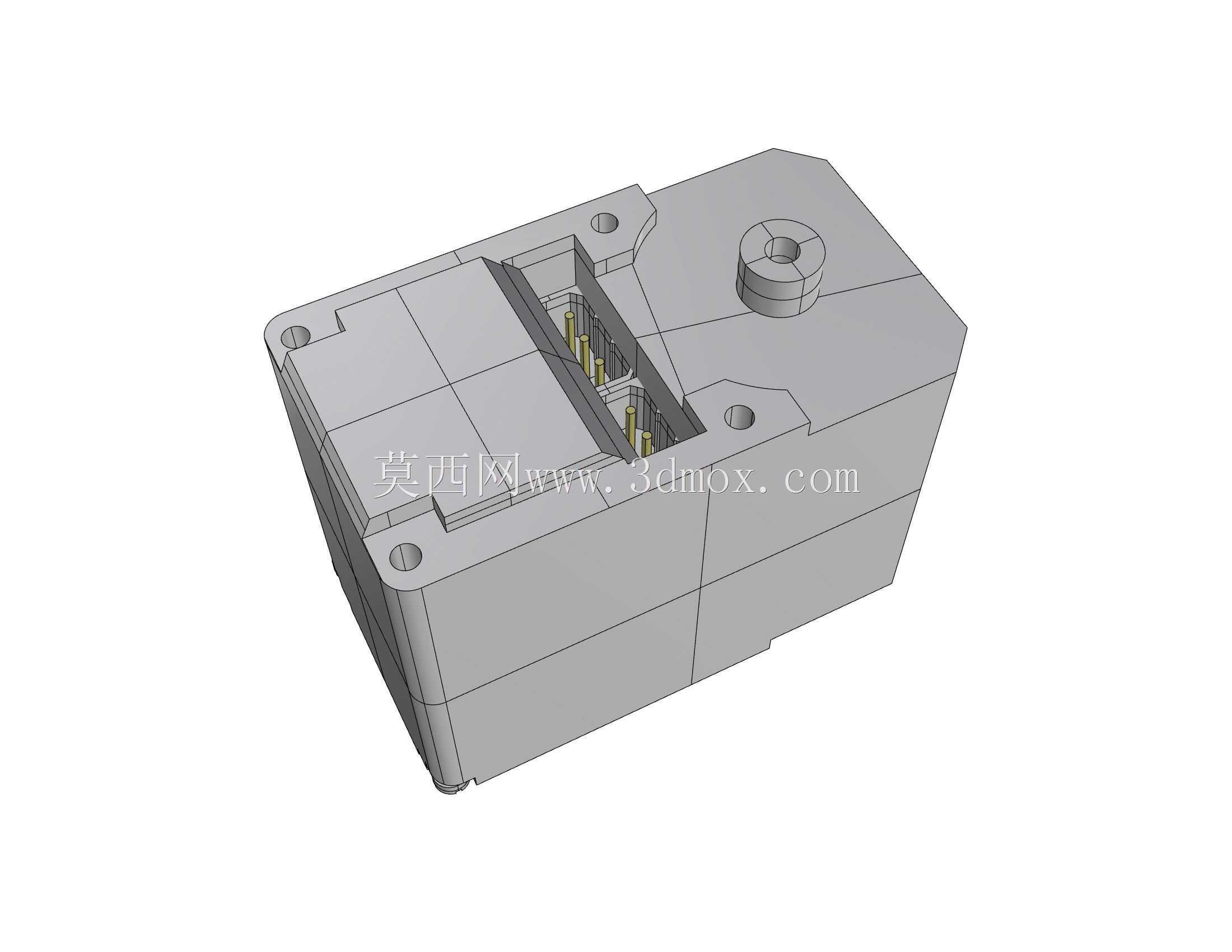

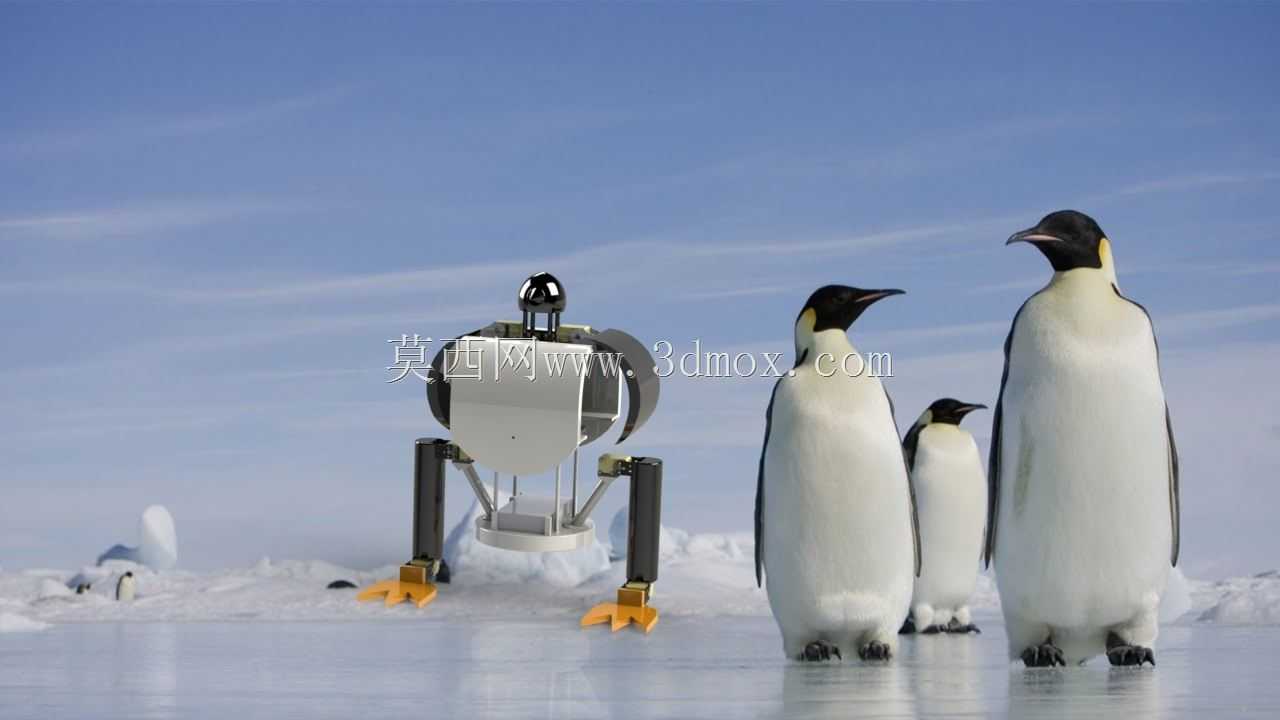

双足步行机器人躯干承载安装基板

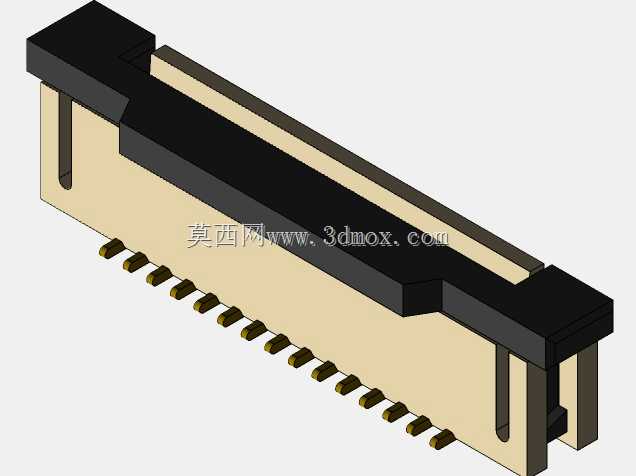

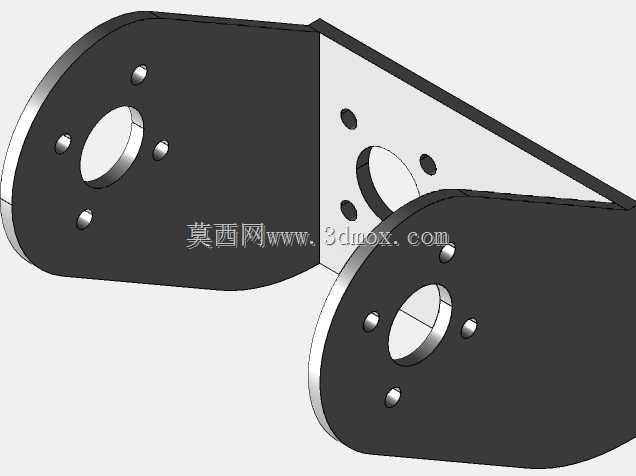

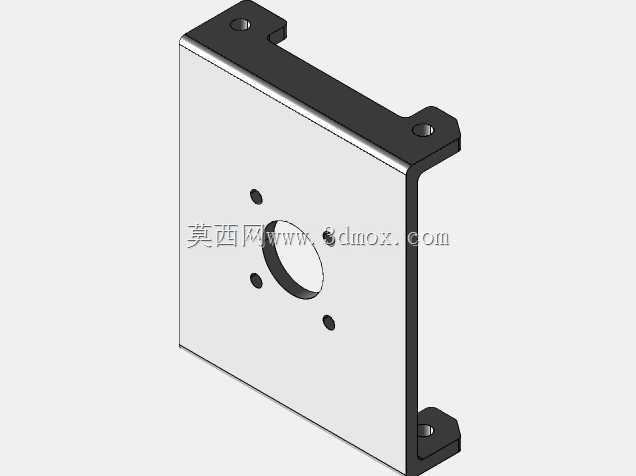

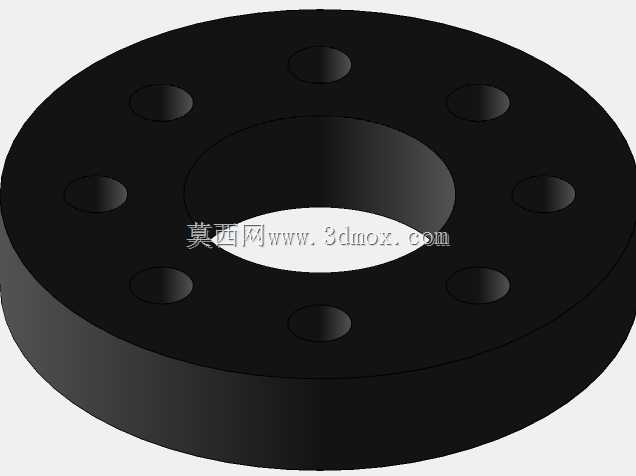

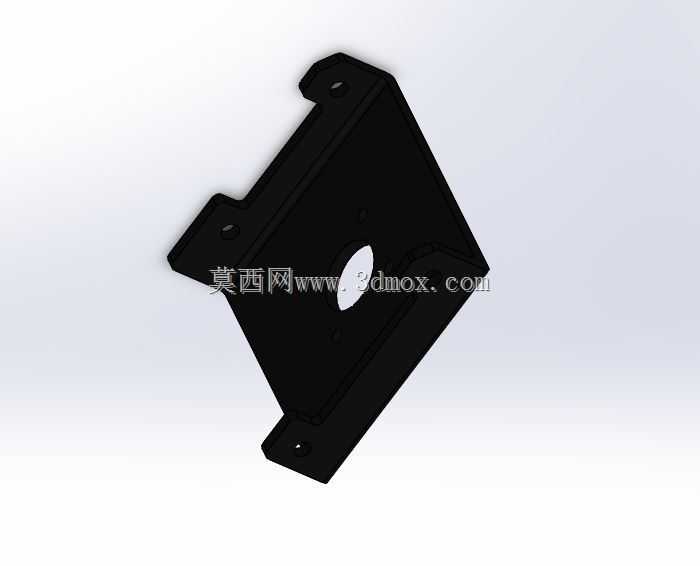

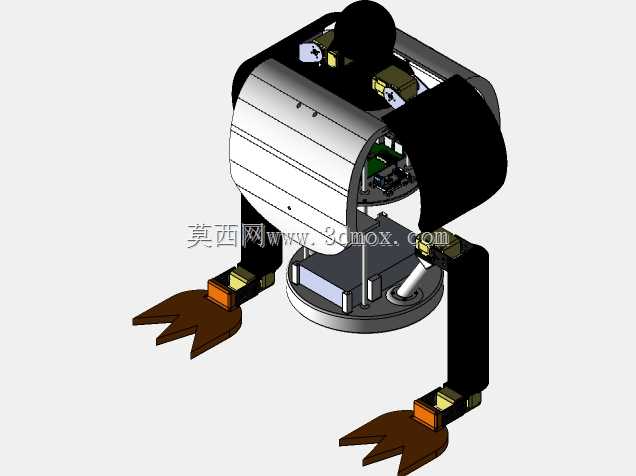

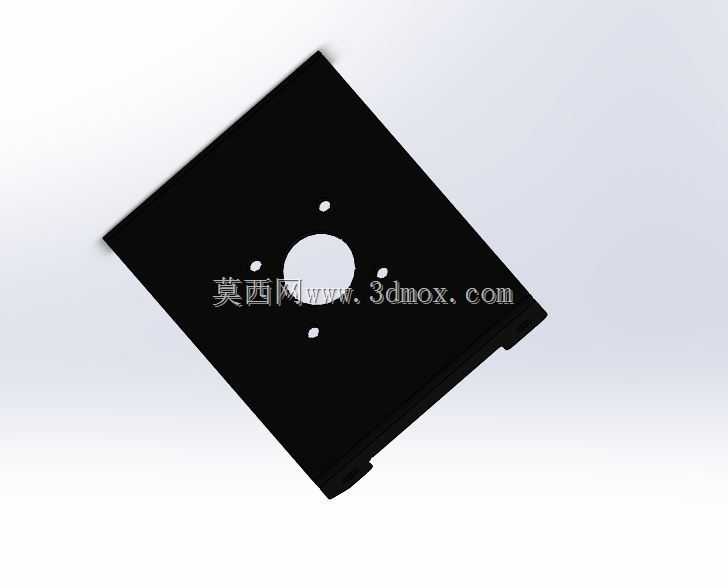

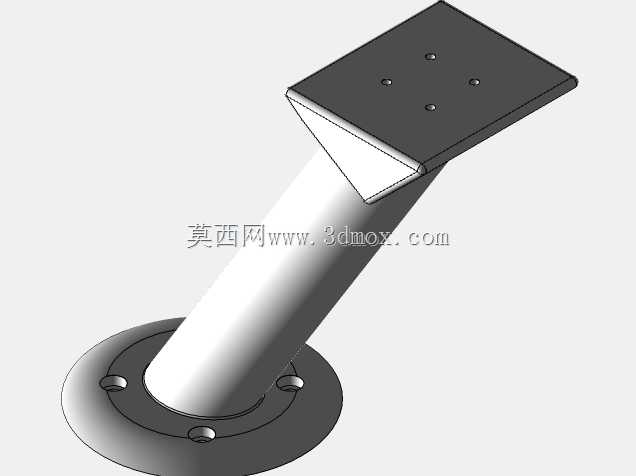

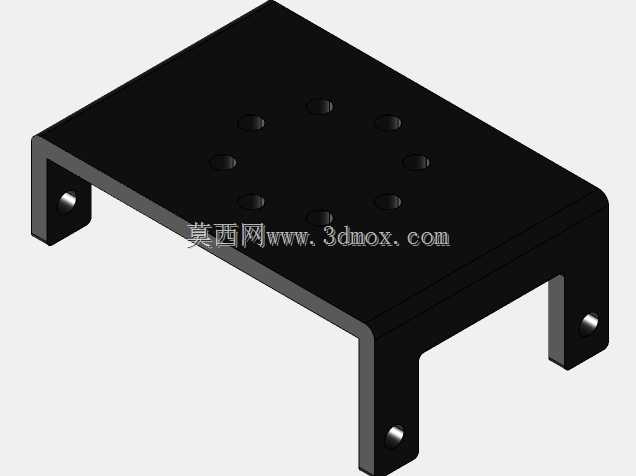

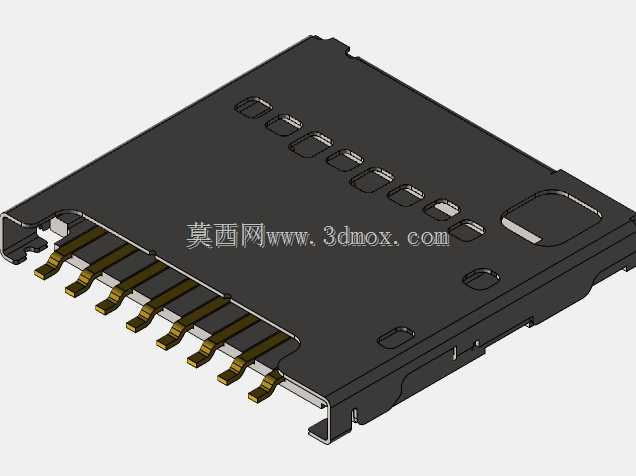

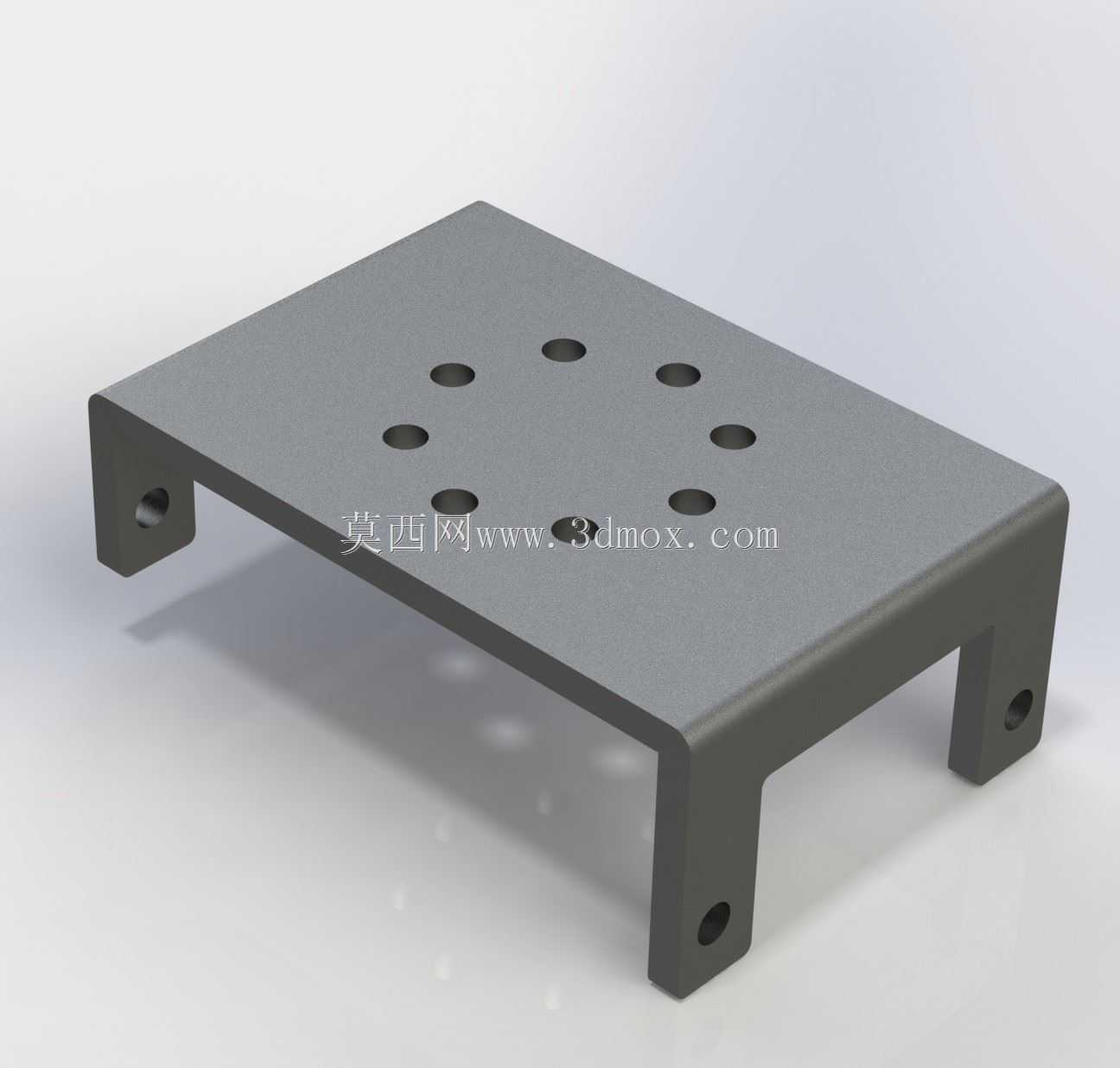

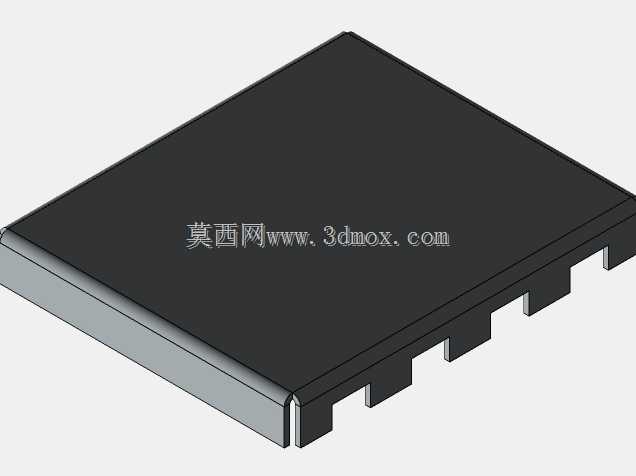

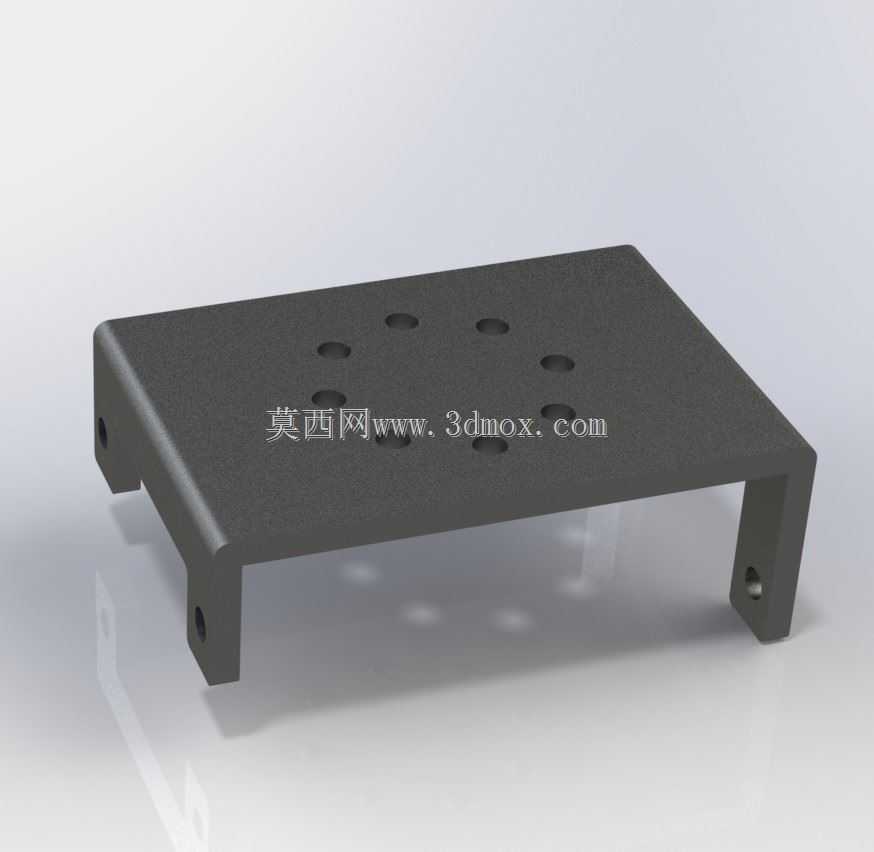

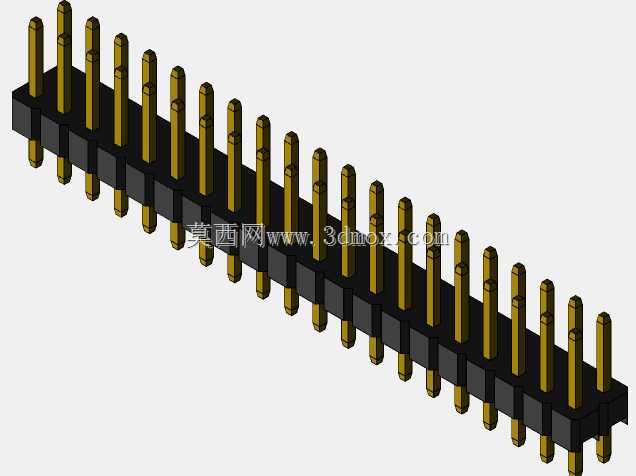

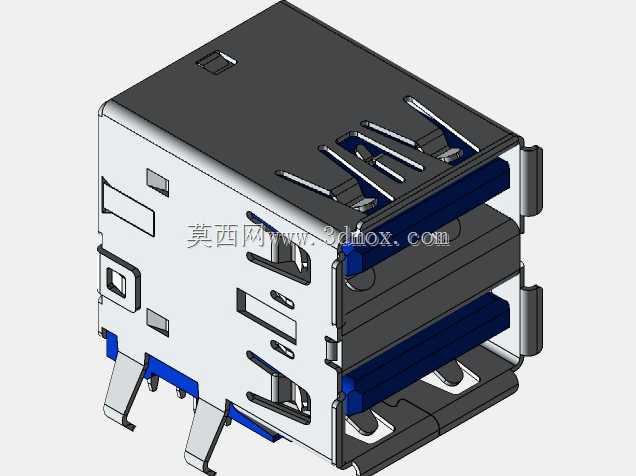

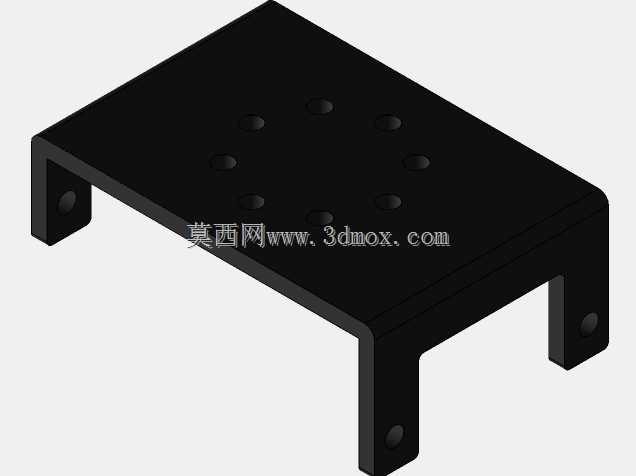

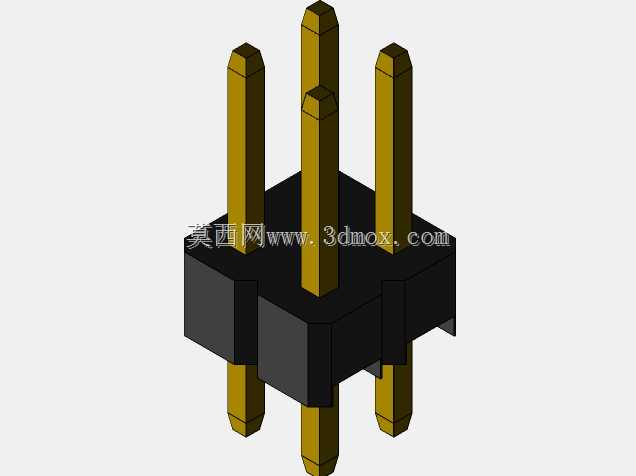

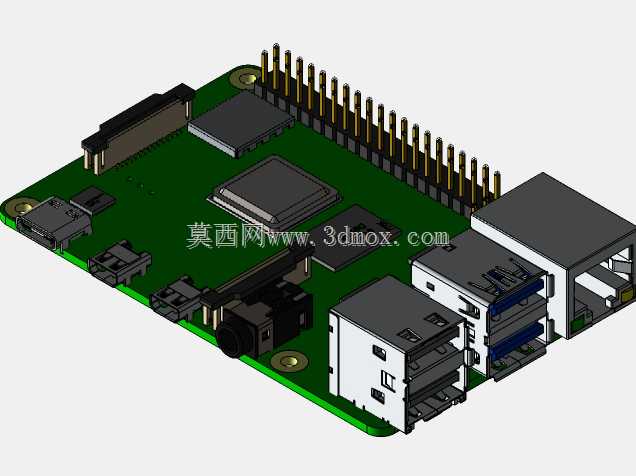

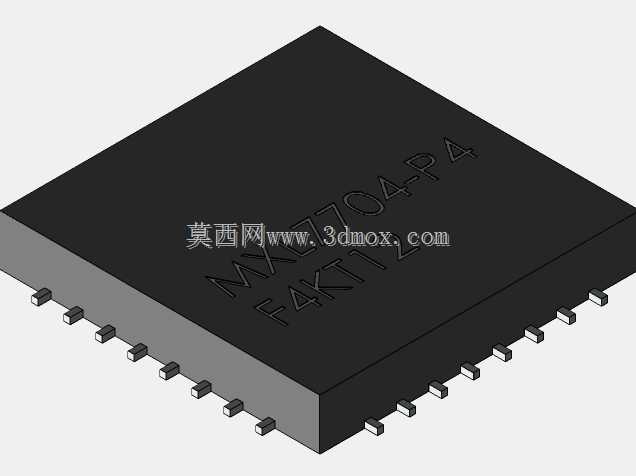

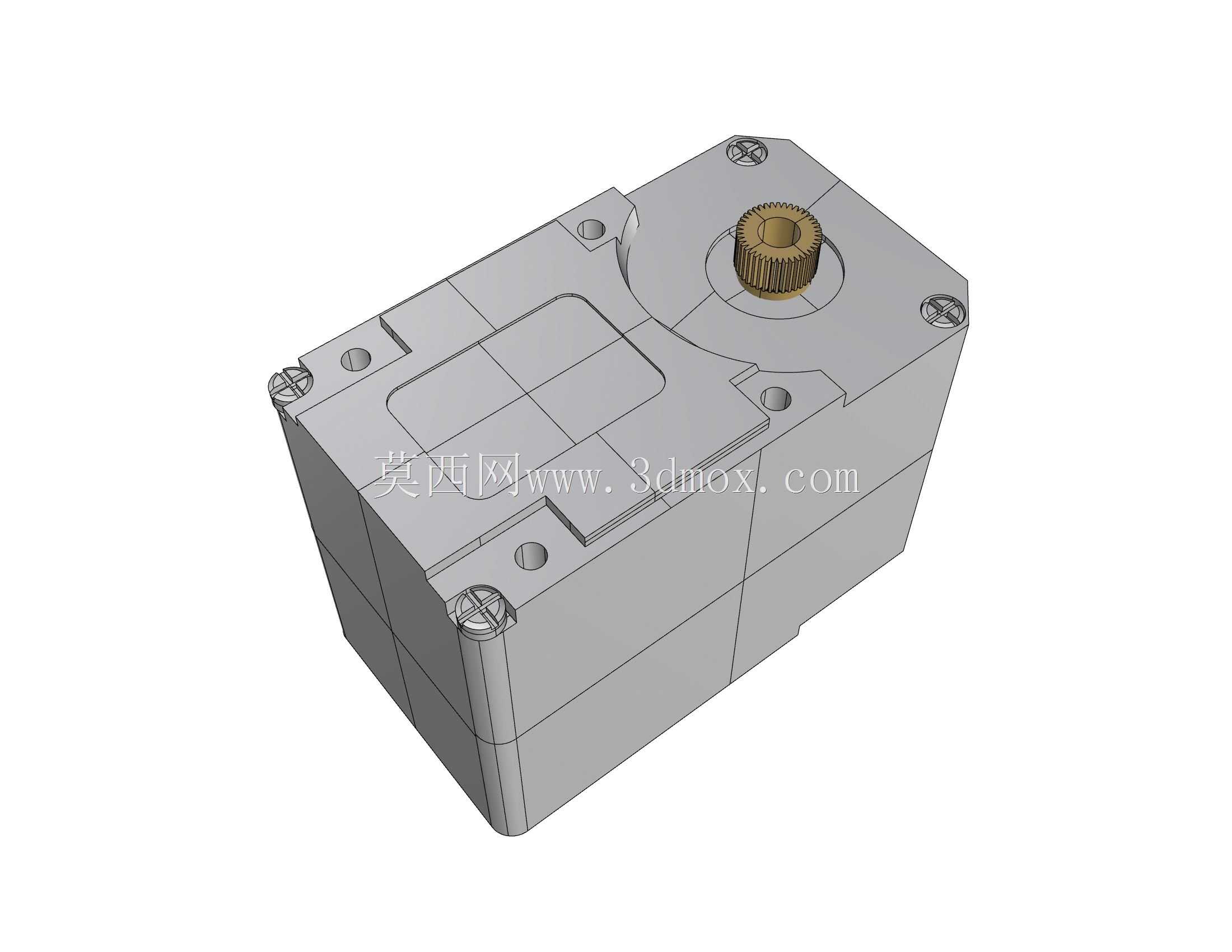

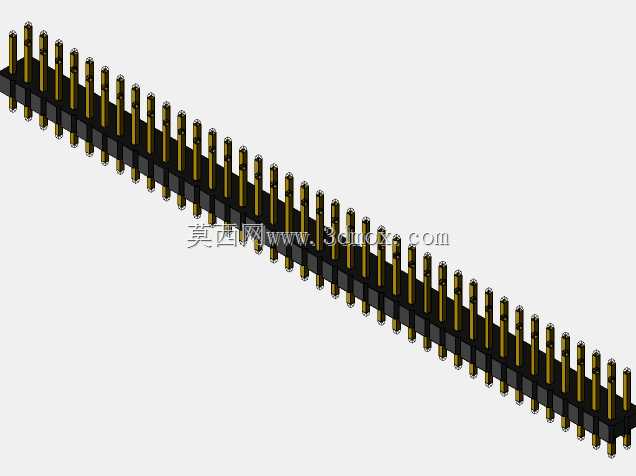

　　也能作为和下肢髋关节连接框架的对位卡槽，装配时可以快速卡入下位架体的定位槽内，无需额外对位治具就能完成初定位，大幅缩短组装调试的对位耗时。设计思路上优先兼顾了轻量化与结构刚性的平衡，选用薄板折弯工艺替代厚板铣削，在保证板面承载能力满足机器人上半身所有搭载部件重量要求的前提下，尽可能降低躯干部分的自重，减少下肢髋关节舵机的负载扭矩余量消耗——对于不允许使用轮子、依靠腿足完成行走、舞蹈动作的小型双足机器人而言，躯干每减少一克无效重量，下肢关节的动作响应速度、续航时长都能得到明显提升。板面的孔位布局采用中心对称排布，四个安装孔距离中心圆孔的径向距离完全一致，不管是搭载对称布置的双舵机驱动组件，还是居中安装控制核心板，这块黑色方形承载基板是双足步行移动机器人躯干部分的核心安装基准件，整体采用平板式构型，板面中心开设大直径圆形通孔，孔周环形均布四个小型安装孔位，基板两侧下边缘带有折边限位结构，整体轮廓方正，边角做规整直角处理，板面平整无多余凸起，所有开孔位置精度直接决定上层搭载部件的装配同轴度。从实际机器人作业场景来看，这类基板主要承担躯干内部动力组件、控制模块、外接传感部件的固定承载作用，中心大圆孔可避让传动轴走线、旋转关节的回转空间，也可作为躯干回转支承的嵌入安装位，四周小孔用于锁附固定上层安装架、舵机支架或者控制电路板，底部折边既可以提升薄板自身的抗弯刚度，减少薄板在机器人行走颠簸、肢体动作启停时产生的板面形变，

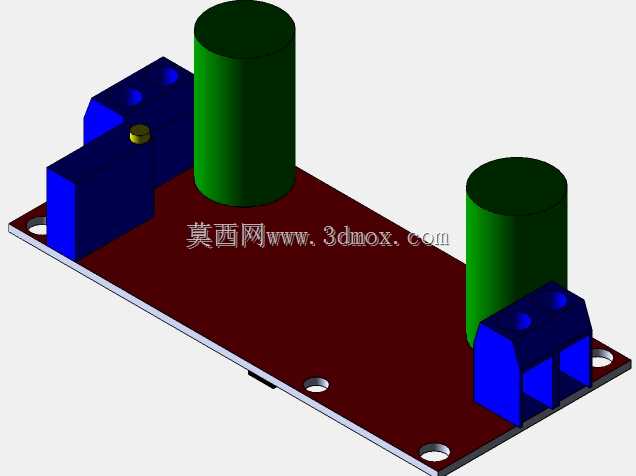

　　都能保证整机重心落在基板中心轴线上，避免机器人做单腿支撑、侧身摆动、舞蹈转体动作时出现重心偏置导致的倾倒问题。基板的外轮廓尺寸适配小型桌面级双足机器人的躯干安装边界，方形板面的边长预留了足够的外接部件拓展空间，后续加装视觉传感器、蓝牙通讯模块、扩展供电板时，都可以在板面空余区域直接钻孔锁附，不需要重新更换主体承载板。折边结构的高度经过适配，刚好可以卡在下肢髋关节连接架的两侧限位凸台之间，装配完成后基板不会出现水平方向的窜动，配合螺丝锁附之后，即使机器人快速踏步、高频抖动完成舞蹈动作，基板和下肢架体之间也不会出现松动位移。中心大圆孔的孔径尺寸预留了足够的走线与回转间隙，髋关节的传动轴从孔中穿过时不会和孔壁发生摩擦剐蹭，

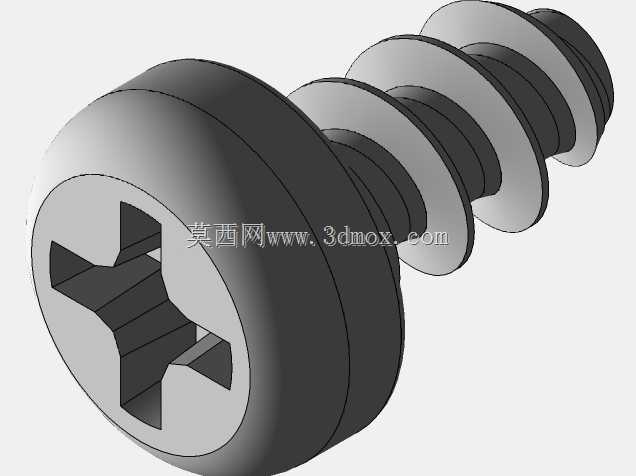

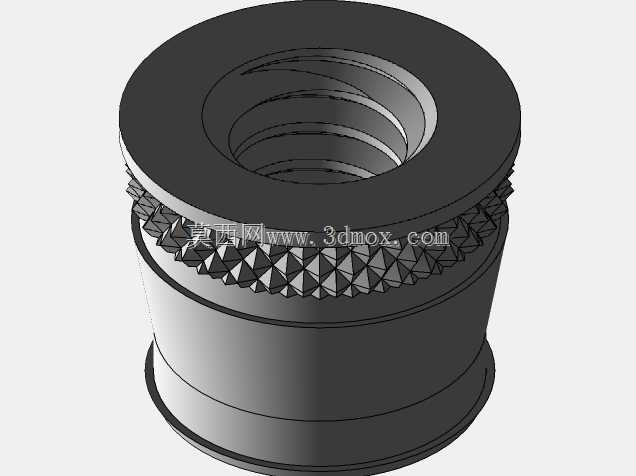

　　躯干内部的电源线、信号线也可以统一从中心孔下穿到下肢腔体内，避免线材外露在机器人外部，在肢体摆动过程中被拉扯剐断。四个小孔的孔径适配常用的小型自攻螺丝与M2/M3标准紧固件，孔位周边没有做沉台设计，既可以从正面锁附固定上层部件，也可以从背面穿入螺丝固定下方的关节支架，装配方向不受限制。在实际课程调试场景中，这类基准基板的平整度直接影响整机装配精度，如果板面出现翘曲，上层安装的传感器会出现安装角度偏差，下肢两个髋关节的安装同轴度也会出错，直接导致机器人行走时出现走偏、腿部动作不同步的问题，因此基板的折边结构除了限位之外，也相当于在薄板边缘增加了加强筋，大幅提升薄板的抗翘曲能力，长时间承载部件也不会出现板面变形。板面做纯黑色表面处理，

　　既可以和机器人黑色的结构支架外观保持统一，也能在调试过程中减少板面反光，避免视觉传感器采集画面时出现高光干扰。整个零件没有复杂的曲面特征，加工门槛极低，既可以采用钣金折弯加工，也可以通过3D打印直接制作，非常适合小型机器人研发过程中的快速迭代验证，孔位位置如果需要调整，只需要在三维模型中修改草图孔位坐标即可重新生成加工文件，不需要重构整体板面结构。基板的安装边界完全贴合小型双足机器人的躯干腔体尺寸，装入躯干外壳内部时，板面边缘和外壳内壁之间留有均匀间隙，不会出现装配干涉，底部折边和下肢架体贴合后，整个躯干的支撑受力均匀分散到整个板面，不会出现局部应力集中导致的板面断裂问题，完全满足机器人行走、跳跃、舞蹈动作过程中的动态承载要求。
