斯堪尼亚旅游巴士驾驶舱仪表台总成

　　旅游客车的驾驶区是整车人机交互最密集的区域，仪表台作为驾驶员与车辆之间的核心界面，承担着行驶信息读取、功能按键操作、行车设备收纳与驾驶姿态支撑等多重任务。这套仪表台总成围绕长途旅游巴士的实际运营场景构建，整体采用环绕式布局思路，将主驾正前方的仪表观测区、中控功能操作区与右侧通道过渡区整合为连贯的曲面壳体，使驾驶员在保持正常握姿与视线的状态下即可触及主要操控元件。

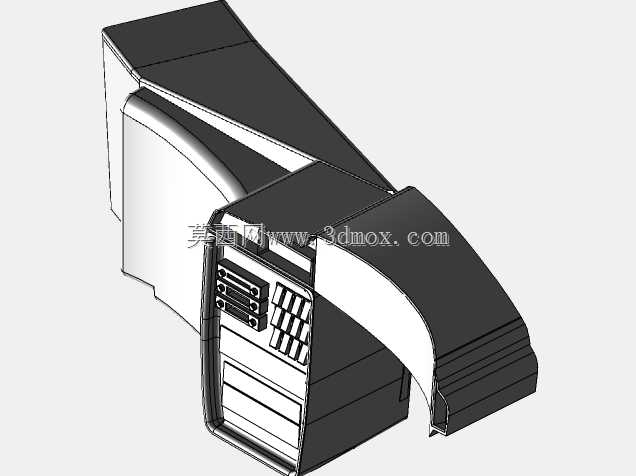

　　从结构分区来看，仪表台上部为深色遮光罩形态，表面带有连续的折线与倾斜面，用于抑制前挡风玻璃射入光线在仪表区域形成的反射，保证组合仪表、指示灯与显示屏在强光工况下仍具备清晰的可读性。罩体向后延伸形成较宽的上表面，可在不遮挡视野的前提下提供临时置物边界，同时为内部线束、风管和仪表安装支架预留包覆空间。前部主操控面集中布置了多层功能区域：左侧靠近转向柱的位置对应仪表与常用行车控制，中部设置成组按键、旋钮与开关阵列，右侧则保留较大的平整面板，可容纳影音设备、空调控制、车门开关或车载终端等模块。

　　模型在按键区采用了矩阵式分块表达，密集的小尺寸控制单元按照操作频率与功能逻辑进行排布，高频按键靠近驾驶员右手自然落点，低频或辅助功能向外侧扩展。面板之间通过台阶、凹槽和边框形成明确的视觉分区，既有利于注塑模具分件，也能在实车装配时降低误操作概率。仪表台下段设置有多层储物与检修空间，横向开口可用于放置行车单据、检修工具或电气盒，下部留空区域则需要与驾驶区地板、转向柱护罩、踏板机构及座椅滑轨保持安全间隙。

　　外形边界方面，该总成呈长条形非对称结构，左端贴近驾驶区侧围与A柱方向，右端向乘客通道或前围过渡，整体高度随驾驶员视线和腿部空间逐级变化。设计时需要重点校核三个界面：一是上沿与前挡风玻璃、除霜风道之间的距离，避免遮挡视野并保证暖风均匀铺展；二是下沿与驾驶员膝部、腿部的包络空间，在方向盘调节、座椅前后移动和紧急制动姿态下均不能发生干涉；三是后侧与车身前围骨架、线束接插件、保险盒及空调管路的安装关系，壳体背后需预留固定点、卡扣位和维修开口。

　　在客车总装工艺中，仪表台通常不是单一外壳，而是由表皮或硬质饰板、内部骨架、安装支架、仪表罩、控制面板、储物盒以及线束固定结构共同组成。三维建模时将外表面连续曲面与内部功能分区同步表达，能够提前发现分模线不顺、装配顺序冲突、按键深度不足、检修口不可达等问题。对于旅游客运车辆而言，驾驶员长时间处于固定工位，仪表台的棱角过渡、肘部支撑位置、控件触达距离和视线俯角都会直接影响疲劳强度，因此模型中多处采用大圆弧包边与侧向延伸护板，使驾驶区形成相对独立且封闭的操作环境。

　　该结构还需兼顾整车振动、温差和维护频率。客车前围在行驶中会承受路面激励与发动机振动，仪表台固定点应分布在刚度较高的骨架区域，并在跨度较大的罩壳内部设置加强筋或支撑柱，避免薄板件共振。深色上部与浅色侧围的分色处理，不仅服务于内饰风格，也有助于降低上部反光、提亮腿部空间。右侧阶梯状收边可与前围内饰板或通道护板衔接，形成连续的装配面；侧面开放和转折位置则为线束插头、空调风管和车载电子设备提供了穿装路径。

　　从工程复核角度看，这类仪表台模型适合用于驾驶区布置审查、人机工程分析、内饰件分件设计、维修可达性验证以及客车总装干涉检查。通过建立完整的外部包覆形态和主要控件位置，可以在样件制造前把仪表视野、手部操作范围、膝盖 clearance、线束走向和模块安装顺序统一纳入校核，使后续详细设计能够直接围绕真实车身边界展开。
