G29轴用磁性换挡定位卡箍结构

　　这套环形磁吸式换挡限位构件，主要面向直径75mm的回转轴类安装场景，在传动设备的档位切换工位承担轴向定位、磁吸锁止与档位限位作用，常见于需要快速调整轴上部件位置、靠磁力吸附固定换挡位置的轻工传动、小型输送线、手动换挡机构以及工装夹具调节工位。现场装配时不需要在轴面额外加工键槽或者定位孔，两半式环抱结构直接扣合在圆柱轴外圆上，通过两端的M4×35mm固定螺钉锁紧，就能把整个构件牢牢固定在轴的指定轴向位置，拆装调整都不需要对主轴做二次加工，对老旧设备改造、工位位置频繁微调的场景适配性很强。

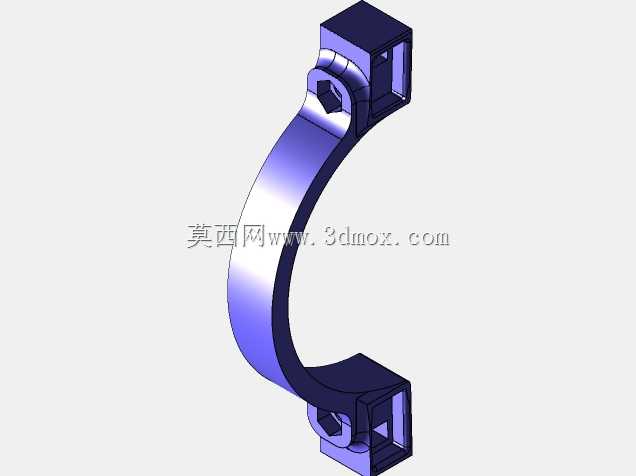

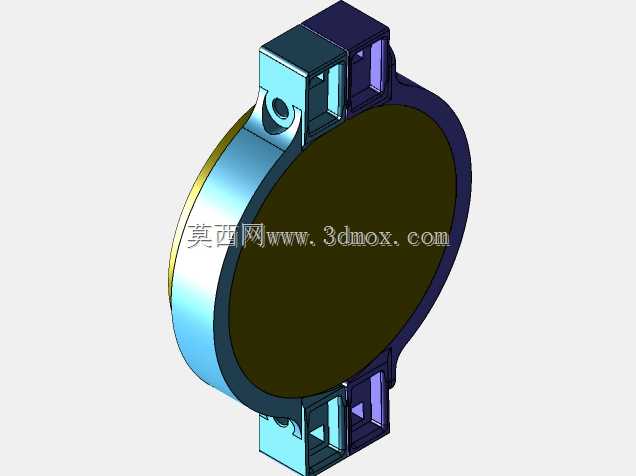

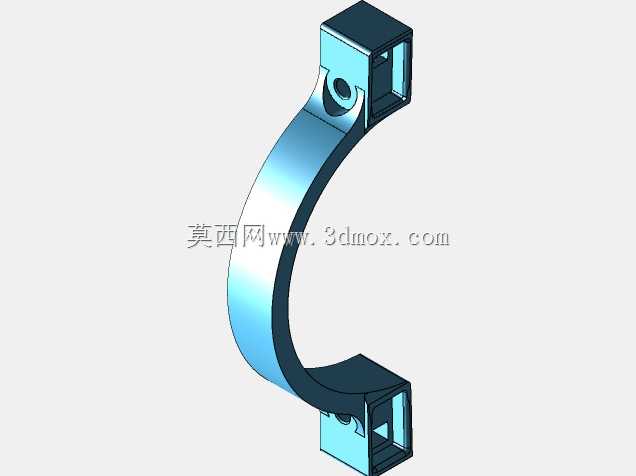

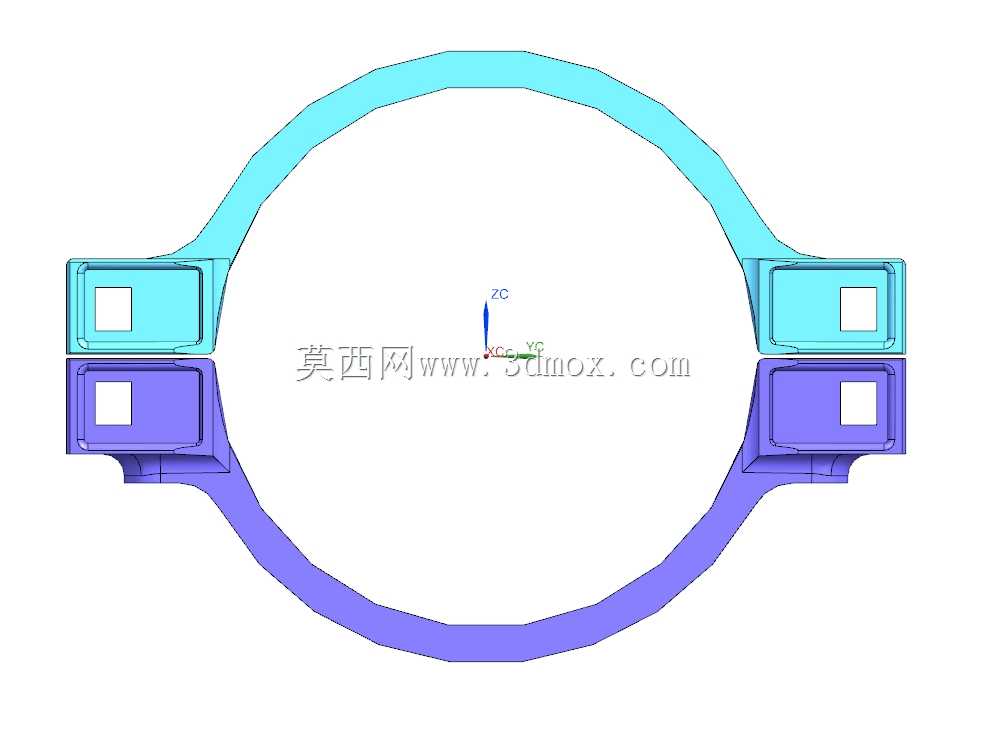

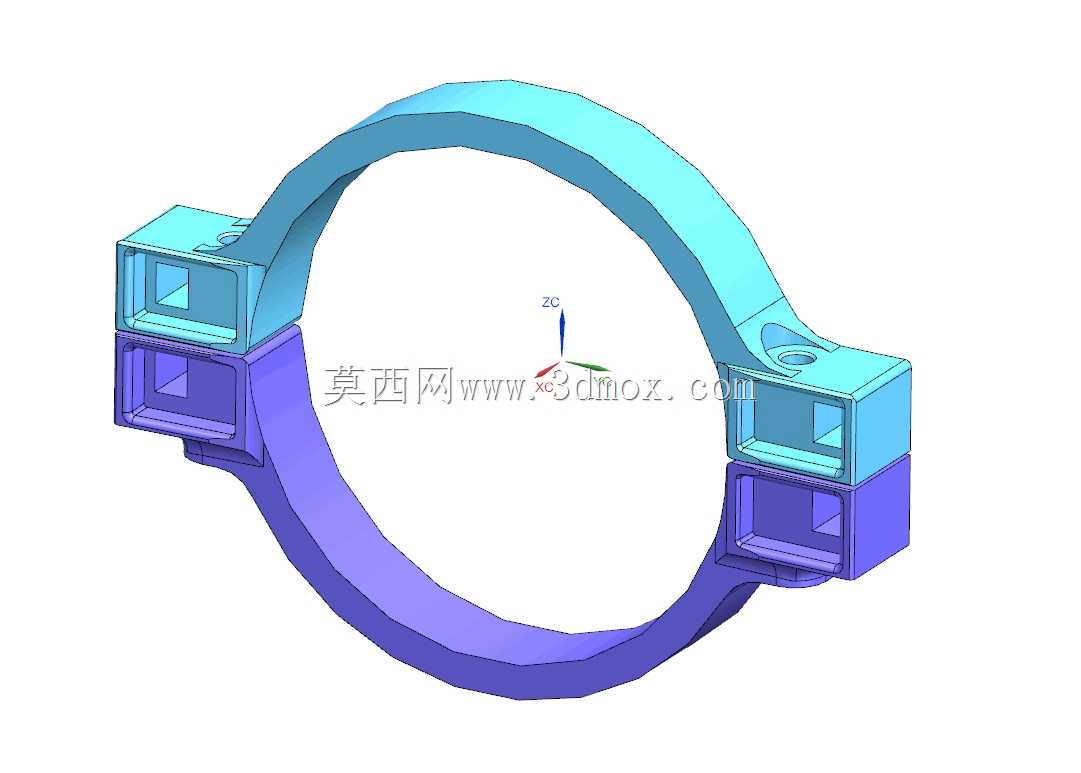

　　从结构设计逻辑来看，构件采用上下对半分的开合式环形抱箍布局，两个半环的对接端分别做了方块状的嵌合安装座，座体内预留了磁吸元件的容纳空腔，可装入尺寸不超过16mm×10mm、厚度不小于4.5mm的磁性薄片，磁吸面朝向相邻的换挡配合件，当换挡滑块移动到对应档位位置时，磁片产生的吸附力可以把换挡件临时吸合定位，避免设备运行过程中出现档位自行滑移、脱档的问题。半环本体采用等宽的弧形弯臂结构，弧度完全匹配φ75mm轴的外圆轮廓，抱合后内弧面和轴外壁可以形成足够大的接触摩擦面，锁紧螺钉拧紧后，依靠接触面的静摩擦力承担轴向限位的载荷，磁吸力仅负责档位的吸合定位，两者受力分工明确，不会出现磁力单独承受轴向冲击导致磁片碎裂、退磁失效的问题。

　　两端的方块安装座除了容纳磁片之外，还做了螺钉穿装的对位孔位，两半环合模之后，上下座体的孔位同轴对齐，固定螺钉穿过孔位锁紧时，锁紧力会均匀传递到整个弧形环体上，不会出现局部应力集中把环臂压变形的情况。座体的磁吸腔做了限位台阶，磁片装入后台阶可以挡住磁片的侧边，避免轴转动过程中磁片在腔体内晃动、移位，磁片的吸附端面和座体外端面基本齐平，和被吸附的换挡件之间可以保持极小的气隙，最大化磁吸作用力，不需要额外加装压板固定磁片，装配时直接把磁片推入腔体即可，后期维护更换磁片也只需要松开抱箍螺钉、分开半环就能取出，维护效率很高。

　　安装边界方面，整个构件的内孔适配轴径严格控制在φ75mm，环形本体的径向厚度控制在合理范围，环抱在轴上之后不会占用过多径向空间，两端方块安装座的外伸尺寸经过紧凑化设计，相邻的轴上零件、机架侧壁只要预留出对应方块的避让空间即可，不需要大范围改动周边布局。固定螺钉采用标准M4规格，长度35mm，常规内六角扳手即可完成锁紧操作，现场装配不需要特殊工装。磁吸元件的选型留有充足余量，允许的磁片尺寸上限为16mm×10mm，厚度下限4.5mm，设计人员可以根据档位需要的吸合力大小选择不同磁力等级的磁片，不需要修改抱箍的主体结构，互换通用性很强。

　　实际工况使用中，这种磁吸换挡定位结构相比传统的弹簧钢珠定位、卡槽换挡结构，零件数量更少，没有容易卡滞的弹簧、钢珠小件，在多粉尘、有少量切削液飞溅的车间环境里，不会出现碎屑卡进弹簧孔导致定位失效的问题。两半环的开合结构也让轴向位置调整变得非常便捷，需要改变档位间距的时候，只需要松开两端的锁紧螺钉，沿着轴面滑动整个抱箍到新的位置再锁紧即可，不需要拆卸轴上的其他传动零件，调试阶段的档位试错成本很低。结构的受力路径经过优化，轴转动带来的周向扭矩全部由抱箍和轴之间的摩擦力承担，磁吸组件只承受换挡件靠近时的轴向吸合力，磁片不会受到剪切、挤压载荷，长期运行下磁片的破损概率大幅降低，整体结构兼顾了装调便捷性、定位可靠性和环境适应性，在小型手动换挡传动装置、轴上工位可调的工装设备里有很高的实用价值。
