欧规双插脚USB口墙插充电器结构

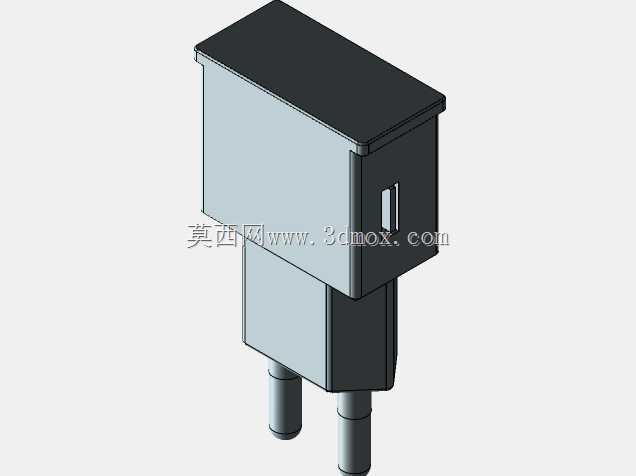

　　这款墙插式电源适配器采用欧规双圆柱插脚布局，整体由前端插合段、中部过渡壳体与后端主腔体三段构成，外观为黑色硬质外壳，侧面预留标准USB-A输出接口，主要用于将市电交流输入转换为低压直流，为手机、小型数码外设、便携传感器、手持检测终端等设备供电。在实际工程应用中，这类小体积适配器常见于办公桌面配电、机柜检修临时供电、展会设备演示、家用消费电子充电以及小型自动化控制箱旁的手持终端补电场景；其插墙式结构不需要额外输入线缆，直接占用墙面插座或排插位，能够减少桌面线材缠绕，也便于在设备密集的电控柜周边快速取电。建模时先从插脚中心距与插墙占位边界入手，双圆柱金属插脚平行伸出，插脚直径、伸出长度与中心间距需满足欧规插座的插合范围，

　　前端塑料导向段做收窄造型，便于插脚对孔并引导插头顺利进入插座。插脚根部与壳体衔接处设置台阶与挡边，既限制插入深度，又避免手指触及带电金属件，满足爬电距离与防误触的基本结构诉求。中部过渡区采用斜切面造型，并非单纯外观处理：它可以在插头插入相邻狭窄插座位时减少与旁边插头的干涉，同时为内部金属支架、弹片与导线预留弯折空间。后端主腔体为近似长方体，容纳PCB板、变压器、整流滤波元件、USB母座与散热间隙；外壳分模线沿壳体周向布置，壁厚保持均匀，转角处设置圆角以改善注塑充模并降低应力集中。USB接口开设在主腔体侧面，接口周围保留平整安装面，母座通过焊点固定于PCB并由壳体槽口限位，插拔数据线时外力可传递到外壳而非单纯作用于焊点。

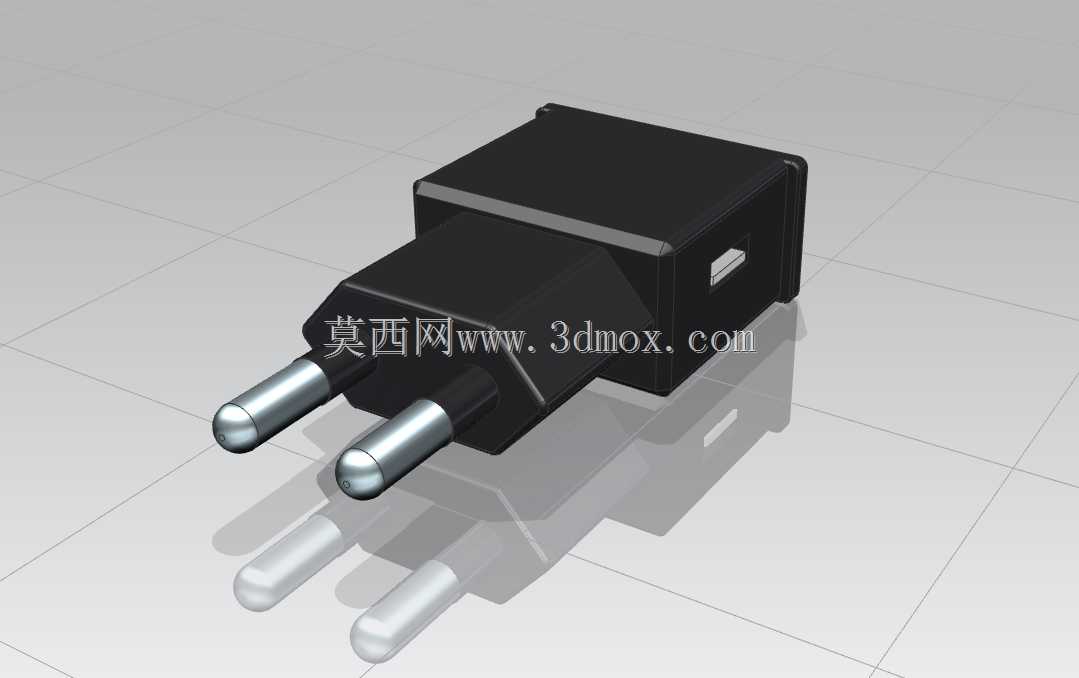

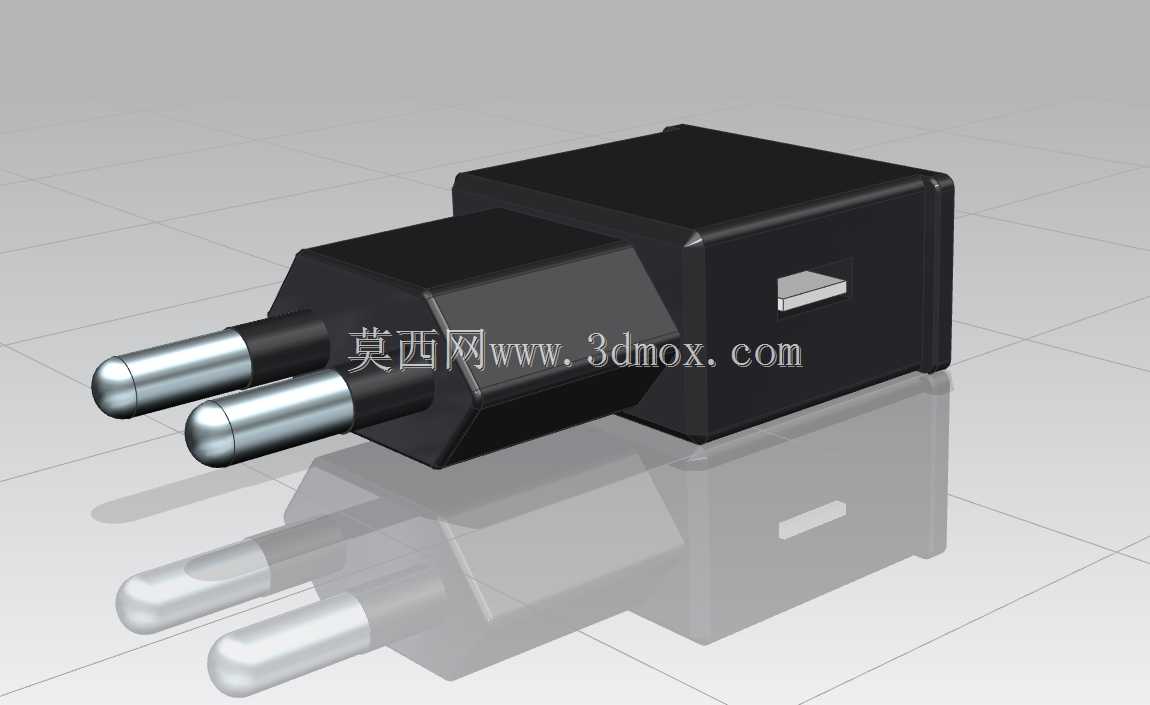

　　壳体表面做哑光处理，反光弱，日常使用中划痕不明显；底部与侧面的棱线控制插墙后的旋转趋势，双插脚配合插座夹持力形成稳定支撑。安装边界方面，需重点核算插头总深度与插脚前方占位，插入墙面插座后壳体向外伸出，不能遮挡相邻插座孔位；过渡段斜角正是为了在多联排插上降低与 neighboring 适配器的空间冲突。内部结构上，高压区与低压USB输出区之间需保留隔离距离，插脚通过铜夹或导线连接至PCB输入端，主功率器件周围预留空气对流通道，虽然适配器功率不大，但密闭壳体内仍要避免热源堆叠。模型把金属插脚与塑料外壳作为不同材质表达，插脚圆柱面高光、壳体黑面哑光，能够清晰呈现装配件关系；反射面与简洁背景也便于检查壳体曲面连续性、

　　插脚同轴度和接口槽口位置。对于结构设计人员，该数模可用于校核插座占位、干涉距离、外壳壁厚、USB插拔空间以及内部元件堆叠；对选型人员而言，可直观判断其在排插、机柜插座、旅行转接场景中的适配性。整体造型紧凑，棱角与斜切面兼顾工艺和空间避让，双插脚、绝缘壳体、侧置USB输出口构成完整的墙插适配器结构表达。
