带配重闭合盖的管路虹吸止回结构

　　该结构件属于流体管路系统中的虹吸导通配套部件，核心作用是在管路形成虹吸工况时允许介质正向流通，当虹吸作用终止、管路内压力回落时，依靠盖体背面预装的配重块提供闭合力，让翻盖自动贴合密封座，阻断管路内介质反向回流，同时避免外界空气大量倒灌进入负压管路，维持管路内的存水状态，省去人工操作阀门的步骤，常见于建筑屋面排水、小型污水处理单元、化工低位槽体液位转移、农田自流灌溉管路以及小型净水设备的连通管路中。

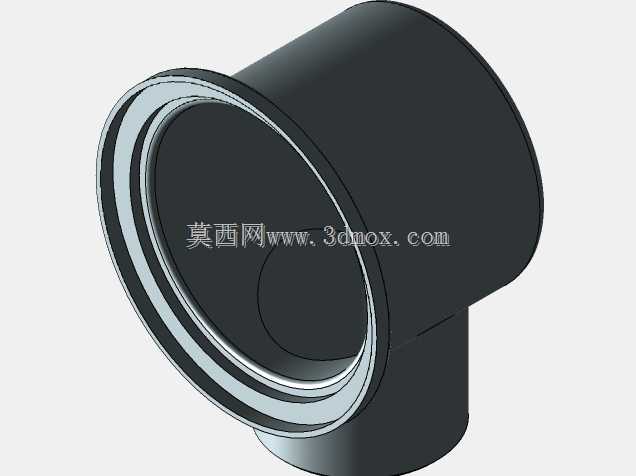

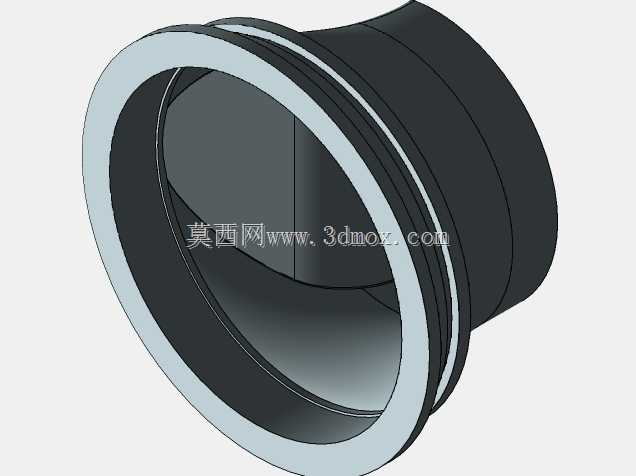

　　从实际安装边界来看，该部件主体为三通式腔体结构，侧向接口为水平对接的圆形管道承插端，顶部为带外翻安装法兰边的竖向腔体开口，翻盖铰接点位布置在腔体内部靠近上沿的位置，整体腔体的流通通径和侧向对接管道保持一致，不会在虹吸通路中形成额外的节流缩口；安装时侧向接口可直接和同规格PVC、PP或者金属输水管道通过粘接、法兰对接或者卡箍方式固定，顶部法兰边可根据使用需求选择对接通气管、检修端盖，或者直接预留作为翻盖的开启活动空间，腔体底部的弧形导流面和侧向管道顺滑过渡，没有直角积液死角，介质流经时不会在腔体内残留淤积杂质，长期使用也不容易出现杂物卡滞翻盖的问题。

　　设计过程中首先围绕虹吸工况的压力特性做了结构适配：虹吸形成时管路内为负压状态，介质从侧向入口流入腔体后会冲开铰接的翻盖，让翻盖贴靠在腔体内部的限位斜面上，完全让出整个流通截面，此时介质流动阻力和普通直通管道几乎没有区别，不会因为内置翻盖影响虹吸的形成速度和最大提升高度；当动力源切断、管路两端液位差逐步消失，虹吸作用开始衰减，管路内的负压慢慢回落，此时翻盖不再受到介质正向冲力，背面预装的配重块会依靠重力产生绕铰接轴的闭合扭矩，带动翻盖缓慢回转，最终压紧在腔体的密封贴合面上，哪怕后续管路侧向入口侧的介质出现反向倒流趋势，反向介质的压力也会进一步把翻盖压在密封座上，实现自动止回的效果。

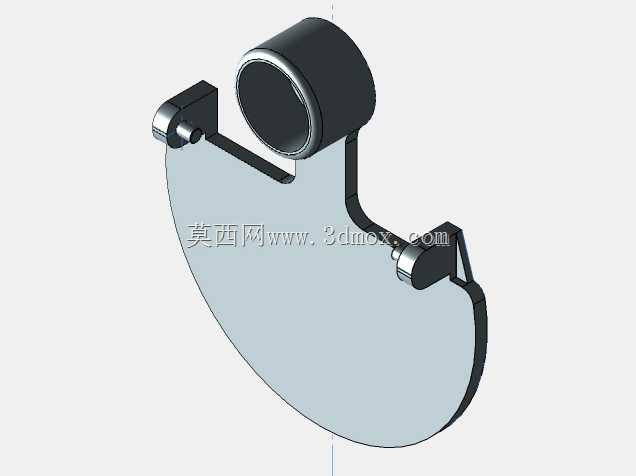

　　配重块的安装位置在翻盖背面的偏心点位，设计时特意把配重重心布置在铰接轴的闭合侧，不需要额外加装弹簧、扭簧这类易腐蚀失效的弹性件，整个活动部件只有铰接轴和翻盖两个运动零件，在输送含轻微杂质的污水、雨水或者弱腐蚀性流体时，不会因为弹簧锈蚀、弹性衰减出现翻盖无法闭合的故障；铰接轴的两端采用可拆卸的卡装固定结构，后期运维时不需要拆解整个管路，只需要打开顶部的检修口就可以取出翻盖和铰接轴，清理密封面上附着的杂物、更换磨损的密封垫，维护难度远低于常规的弹簧式止回阀。

　　腔体外部的加强筋沿着顶部法兰边和侧向接口的交接位置布置，既可以提升法兰边的承压刚度，在管道对接拧紧螺栓或者粘接施压时不会出现法兰变形翘曲，也能加强三通交汇处的结构强度，避免管路水锤冲击时腔体交汇处出现应力开裂；翻盖的密封贴合面做了一圈凸起的密封压线，使用时可以在压线位置加装橡胶密封垫，闭合后密封线的接触压力均匀，哪怕管路内存在小幅压力波动也不会出现渗漏、漏气的问题。

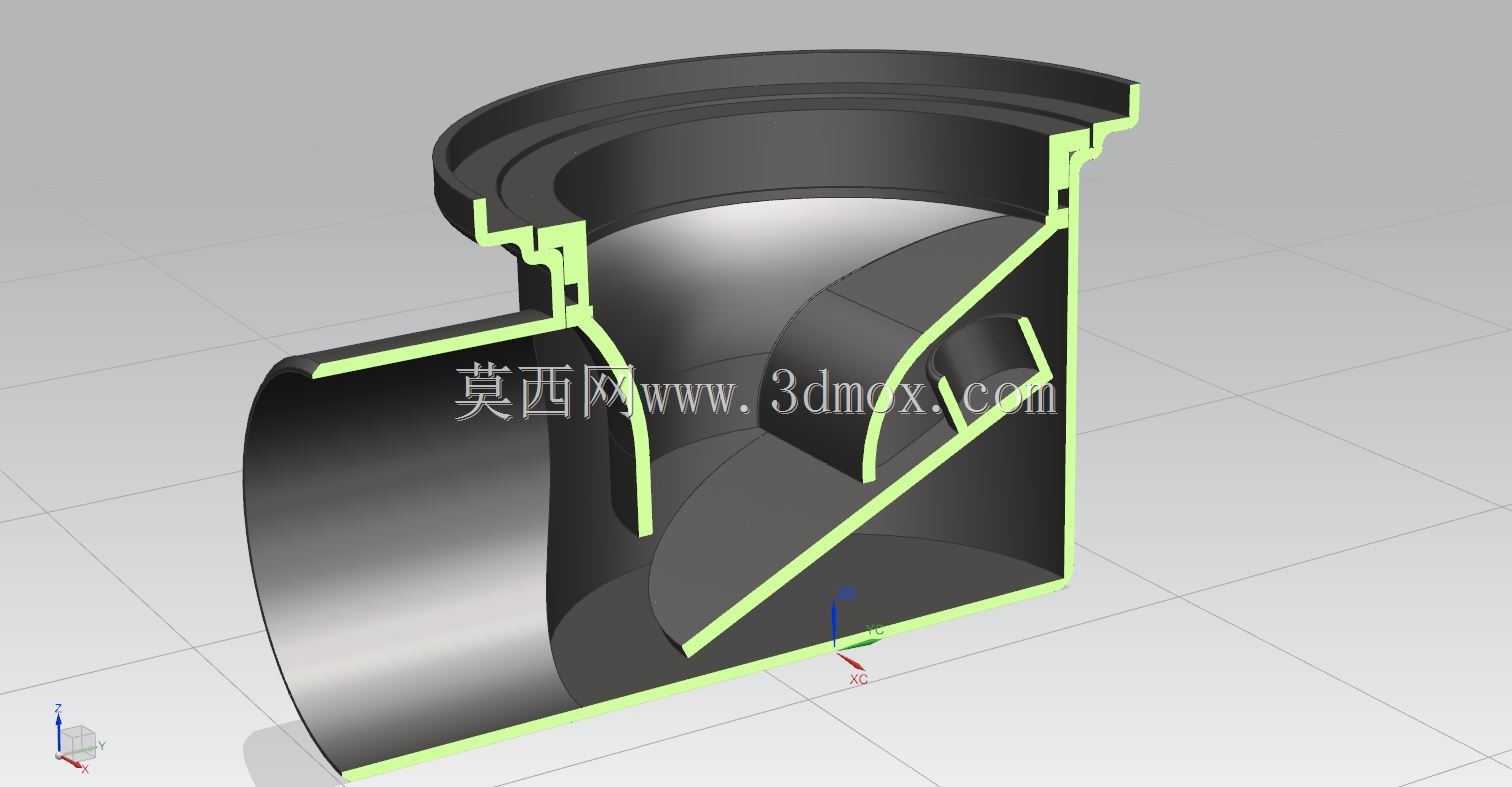

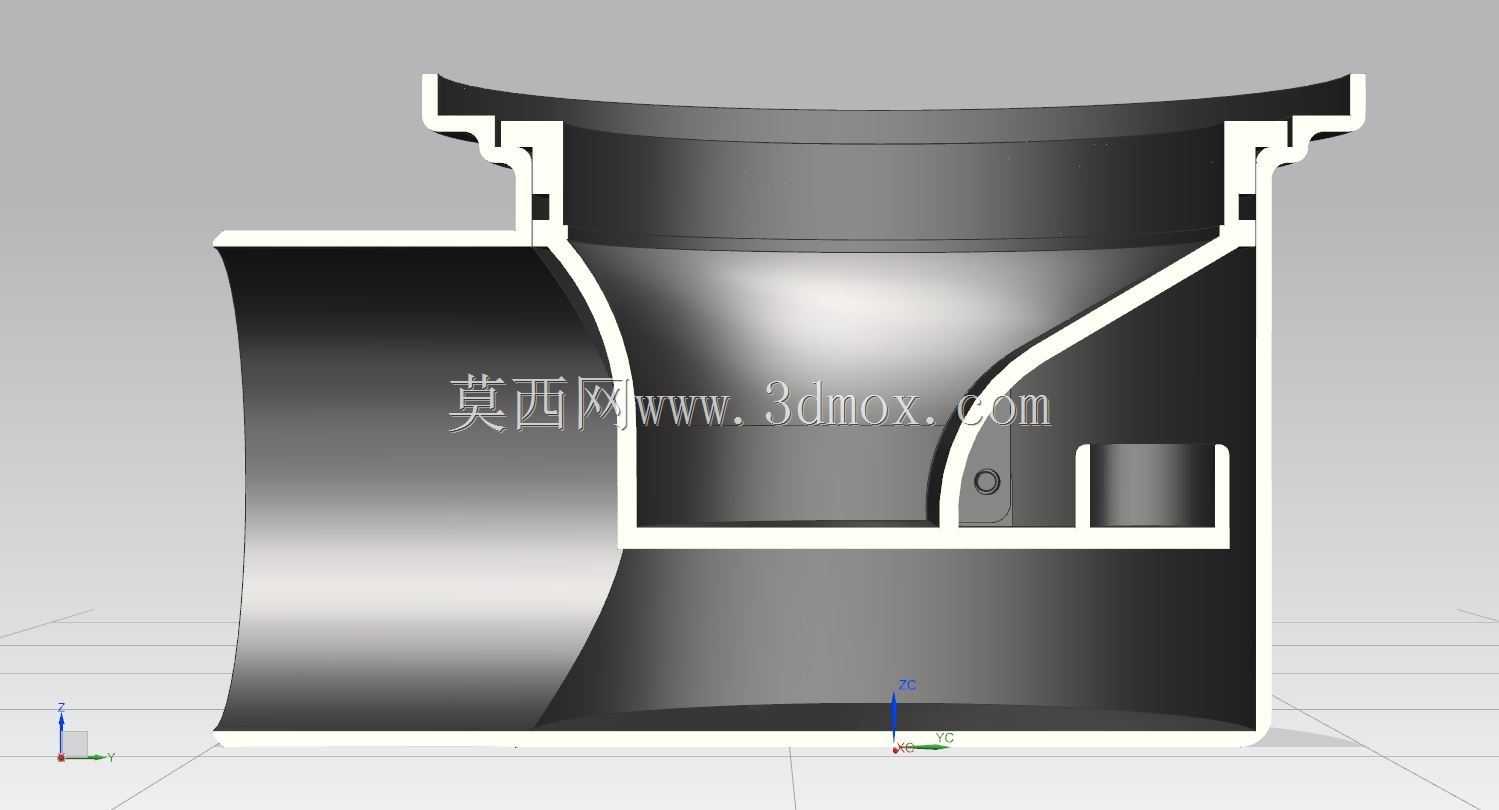

　　建模过程中完整还原了腔体内部的导流曲面、翻盖的铰接运动间隙、配重块的安装卡槽以及顶部法兰的连接孔位，结构工程师可以直接在该模型基础上调整通径尺寸、配重块重量、铰接轴位置，适配不同流量、不同介质密度的管路工况，也可以直接导出工程图用于零部件的注塑开模或者机加工生产，安装对接时可以直接和同规格的标准管道、法兰配件做装配干涉校验，提前排查现场安装时翻盖活动空间不足、对接管路和配重块运动路径冲突的问题。
