简易直齿排挡齿轮结构三维造型

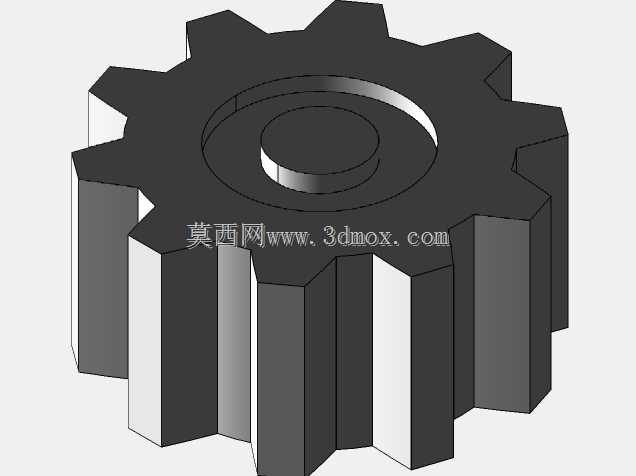

　　这个零件以直齿圆柱齿轮的基本几何关系为核心，齿形沿轴向保持一致，外圆上均匀分布多个矩形齿廓，整体呈现短圆柱块状结构。模型没有采用复杂的渐开线曲面细节，而是用规则的齿顶、齿侧和齿根平面表达齿轮的主要轮廓，适合作为入门级结构练习、传动方案示意或轻量化设备中的简易啮合件使用。中心区域设置了同轴凸台与环形台阶，能够体现轮毂、端面定位和轴向层次关系，便于在装配中理解齿轮与轴、挡圈或相邻支承件之间的位置边界。

　　从实际设备用途看，这类小模数、短齿宽的直齿件常见于低速轻载传动链路，例如手动调节机构、挡位切换组件、小型进给装置、教学实验台以及简易机械演示设备。它的主要作用是在两根平行轴之间传递旋转运动，并通过齿与齿的啮合限制相对转角。若用于排挡或定位场景，齿轮往往还承担转角分度、位置保持和手动操作反馈的功能；齿部进入啮合后，操作者转动轴系时可获得明确的步进感，避免机构在负载轻微波动时自由回转。

　　结构设计上，直齿齿轮的优势在于轴线平行、加工概念直观、装配关系容易检查。齿宽决定啮合接触面积，也影响轴向占用空间；该模型齿宽与外径比例偏厚，视觉上更强调刚性和实体体积，适合承受不大的径向载荷。端面中央凸台可作为轴端配合或轴承邻接区域的表达，外圈环形平面则可用于布置止推面、垫片或挡圈。若进入详细工程设计，需要进一步明确孔径、键槽、顶丝孔、倒角、齿顶圆、齿根圆、分度圆和齿数等参数；当前造型重点放在外形识别与装配占位上，能够帮助设计者快速确认齿轮在箱体内部的旋转包络。

　　安装边界方面，齿轮外圆齿顶需要与箱体内壁、相邻齿轮、连杆或滑块保持安全间隙，防止转动时发生擦碰。轴向两侧应预留挡圈、轴承、隔套或压板的位置，尤其在换挡机构中，齿轮可能存在短距离滑移或端面贴合，齿侧入口处通常需要倒角或引导斜面，以提高啮合进入的顺畅性。若齿轮与轴采用过盈或过渡配合，轮毂长度应保证足够支承；若采用滑移配合，则内孔与轴的配合精度、润滑条件和轴向限位结构都需要在后续细化中补充。

　　建模思路可以从草图轮廓开始，先确定分度圆与齿数关系，再绘制单个齿形并通过圆周阵列形成外齿，随后沿轴向拉伸得到齿坯。中心凸台和环形凹槽采用同轴草图叠加拉伸或切除，能够保证各圆柱面与齿轮轴线同心。对于初学者而言，这种建模路径能把机械传动中最常见的回转特征、阵列特征和端面台阶关系串联起来；对于结构工程师而言，该模型也可作为方案阶段的占位件，用于检查传动间距、齿顶干涉、轴系长度以及手动机构的操作空间。

　　在整机布局中，直齿齿轮的啮合位置不宜远离支承点，否则轴受载后挠曲会造成齿向接触不均。虽然该模型未表达轴承和轴，但在实际装配时应让齿轮轮毂尽量靠近轴承，并通过挡圈或轴肩确定轴向位置。若用于频繁换挡的机构，还需考虑齿端冲击、磨损和噪声，齿部材料、热处理以及表面硬度会直接影响使用寿命。总体来看，该造型抓住了排挡齿轮最核心的外齿、轮毂和端面层次，结构简洁、特征明确，既适合作为机械设计入门练习，也能在轻载传动和手动调节装置中承担基础啮合与定位功能。
