剪式车载千斤顶结构三维设计作品

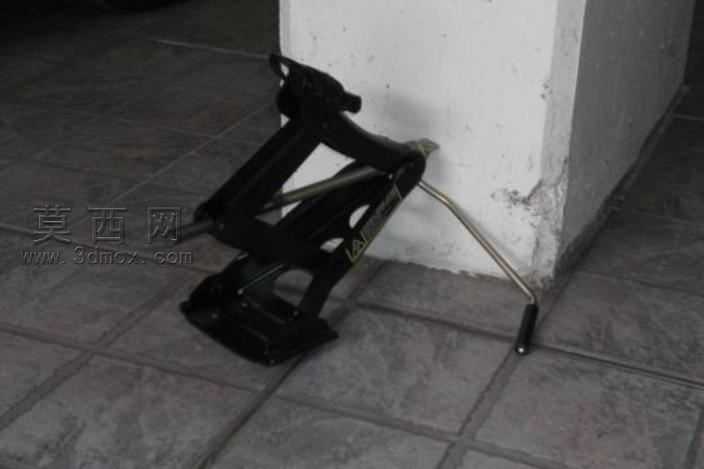

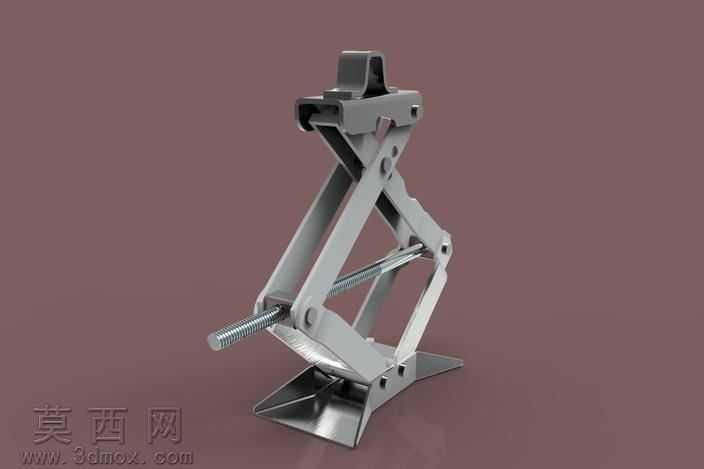

本作品为剪式车载千斤顶的三维建模设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先对剪式臂杆的铰接点位进行精准定位，通过几何约束确保两组交叉臂杆的转动自由度符合实际运动逻辑，臂杆上的铰接孔位、加强筋结构均按照实物等比例还原，底座的防滑支撑脚做了加宽切角处理，顶部的承托凹槽适配车辆底盘的支撑边结构，避免顶升过程中出现滑脱风险。传动部分还原了横向丝杆与螺母副的配合结构，丝杆端部的六角驱动头、限位挡圈均做了细节刻画，确保丝杆转动时可以带动两组剪臂同步收拢或展开，实现平稳的升降动作。材质设置阶段，主体臂杆、底座、顶部承托座采用哑光金属钢材材质，调整金属粗糙度参数模拟冷轧钢板的磨砂质感，铰接销轴部分做了亮面金属处理，区分不同部件的加工工艺差异，丝杆传动部位添加了轻微的油污质感贴图，还原工具类产品的真实使用质感。渲染阶段采用柔和的侧上方打光方案，主光源模拟室内摄影棚柔光效果，补充底部辅光消除结构死角的死黑区域，背景选用低饱和度的暗棕纯色背景，突出金属结构的轮廓层次，开启环境光遮蔽效果强化铰接缝隙处的阴影层次，让整体结构的装配关系更加清晰直观。设计过程中重点验证了剪式结构的运动行程合理性，通过运动仿真确认臂杆收拢时的最小高度、展开后的最大顶升高度符合车载千斤顶的常规参数范围，所有铰接位置的配合间隙做了合理预留，既保证结构运动无干涉，也还原了实际产品的装配公差，整体模型完整还原了剪式千斤顶的机械原理与外观细节，可用于汽修工具类产品的结构展示、原理教学场景使用。
