MMA7361三轴加速度传感模块结构

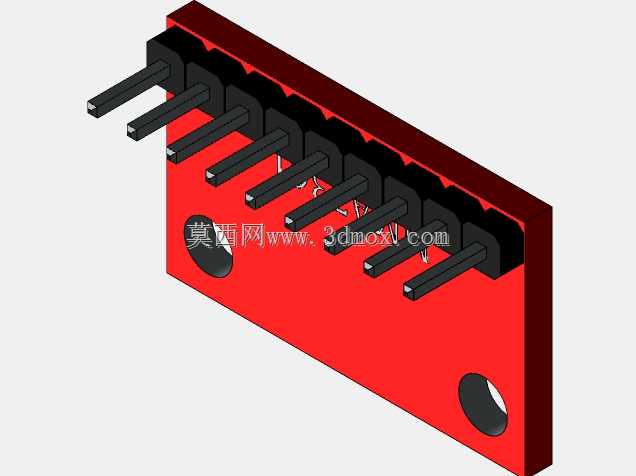

　　该三维结构呈现的是一块面向姿态检测、振动采集与运动状态判断场景使用的三轴加速度传感模块。模块主体采用红色矩形PCB承载，板上集成加速度芯片、阻容元件、单排直插引脚以及两侧安装孔，整体形态紧凑，适合在小型实验装置、教学平台、机器人关节、简易运动检测设备以及工业状态监测节点中作为前端感知部件使用。实际工程应用中，这类模块通常被布置在需要获取倾角变化、冲击响应或振动趋势的位置，例如小型移动载体的姿态参考、传送带异常抖动检测、门体开合状态识别、机械设备启停冲击判断等。与单纯绘制芯片本体不同，该模型把PCB外形、引脚排布、焊点区域、元件高度和安装孔位一并表达，能够在设备总装阶段直接用于干涉检查、外壳预留、接插件方向确认以及支架布局评估。

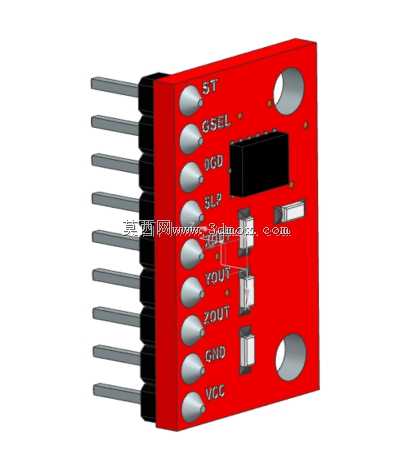

　　从功能构成看，板载核心器件负责三个轴向加速度信号的转换与输出，周边阻容元件承担供电去耦、信号稳定和基础配置作用。模块边缘设置单排直插针，引脚沿板侧等距排列，便于与面包板、杜邦线或控制板插座连接。丝印标识在板面依次区分供电、接地、模拟输出以及功能配置端，设计上减少了接线阶段的方向误判。对于结构工程师而言，建模时不能只关注红色板体的平面轮廓，还需要还原黑色芯片封装、白色贴片元件、金属引脚和圆形焊点的高度差，因为这些凸起直接决定模块上方需要保留的安全间隙。若设备内部存在透明护罩、灌胶层或靠近排线的情况，元件最高处与外壳内壁之间应预留足够距离，避免装配压碰。

　　模块的安装边界主要由矩形板体、两端圆孔和侧向插针决定。两个圆孔分布在板体长度方向的两端区域，可使用小螺钉配合铜柱固定，也可通过尼龙隔离柱固定在支架上。安装孔的存在使模块不必依赖插针受力，能够降低振动环境中引脚疲劳断裂的风险。插针从板体一侧向外伸出，形成明显的侧向包络，因此在机柜或小型设备内布置时，不能仅按PCB长宽计算占用空间，还要把插针长度、接线插头插拔距离以及手指或工具操作空间纳入边界。若模块垂直安装，插针方向应尽量避开频繁拉扯的线缆走向；若水平叠放，则需关注下方焊点与金属支架之间的绝缘隔离，防止短路。

　　设计思路上，该模块体现了典型传感小板的工程化处理方式：以规则矩形板降低加工和装配成本，以单排引脚简化连接，以两端安装孔提高固定可靠性，以板面丝印明确信号关系。红色基板在三维模型中具有较强辨识度，可用于装配评审时快速识别感知单元位置。芯片位于板面中部偏侧，周边小型元件围绕信号路径布置，既缩短关键连线，也让较高器件集中在可控区域。对于需要建立数字样机的团队，该结构可作为电气子部件导入整机模型，与主控板、固定支架、接线槽和外壳进行空间匹配。在机器人或教学设备中，模块的朝向会影响加速度轴向与设备坐标系的对应关系，因此模型中板面丝印和引脚位置应保持清晰，便于装配人员按照既定方向安装。

　　从维护角度看，直插引脚便于更换和复测，安装孔则让模块在反复调试过程中保持稳定。若设备处于轻微振动环境，支架面应保持平整，避免PCB因螺钉压紧而产生弯曲；若设备冲击较大，可在螺钉与板之间增加减震垫，但减震垫过厚又会改变传感器感知的真实振动传递，需要在结构防护与信号真实性之间权衡。模块整体尺寸较小，适合密集设备内部使用，但也正因体积紧凑，接插件、绝缘距离和安装工具空间往往比板体本身更值得在设计阶段提前校核。该三维结构把这些实际装配因素完整呈现，可为传感器选型、支架设计、外壳开孔和整机布局提供直观依据。
