立式桌面无线充电支架结构设计

　　这款立式无线充电支架面向桌面办公、家居床头、商业展陈等高频使用场景，核心用途是为支持无线充电协议的智能手机提供非接触式电能补给，同时承担手机斜向支撑功能，让用户在充电过程中无需手持设备，即可清晰查看屏幕通知、观看视频内容或参与视频会议，兼顾充电与使用双重需求。

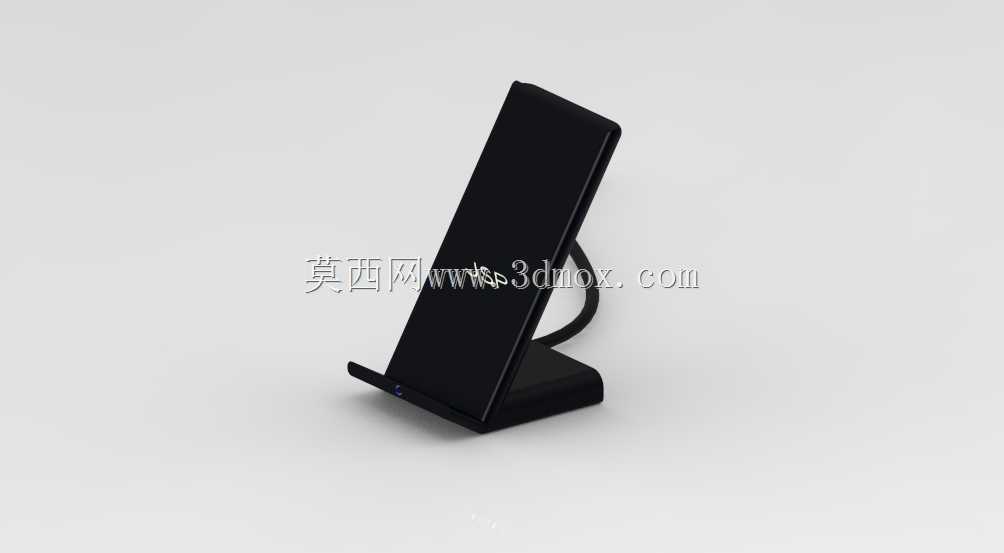

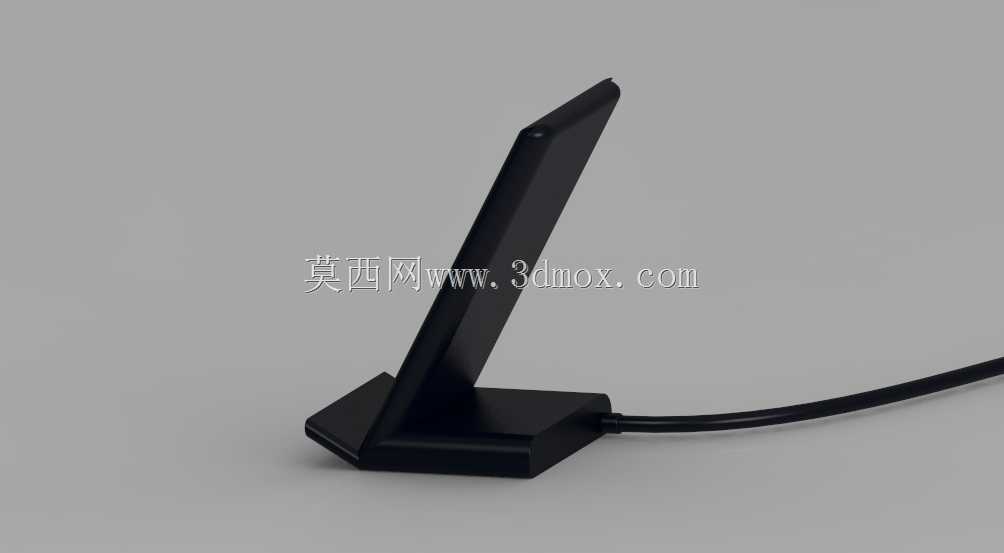

　　从实际使用场景出发，结构设计首先要解决桌面摆放的稳定性问题。底座采用加宽平底轮廓，整体重心下沉至底座区域，即使手机放置在倾斜托板上，整机抗倾覆力矩也能覆盖日常触碰、手机自重带来的前倾载荷，避免充电过程中支架翻倒。底座底面预留了防滑胶垫安装位，可粘贴硅胶防滑垫，增大与木质、玻璃、金属桌面的摩擦系数，防止拖拽充电线时支架发生滑移。

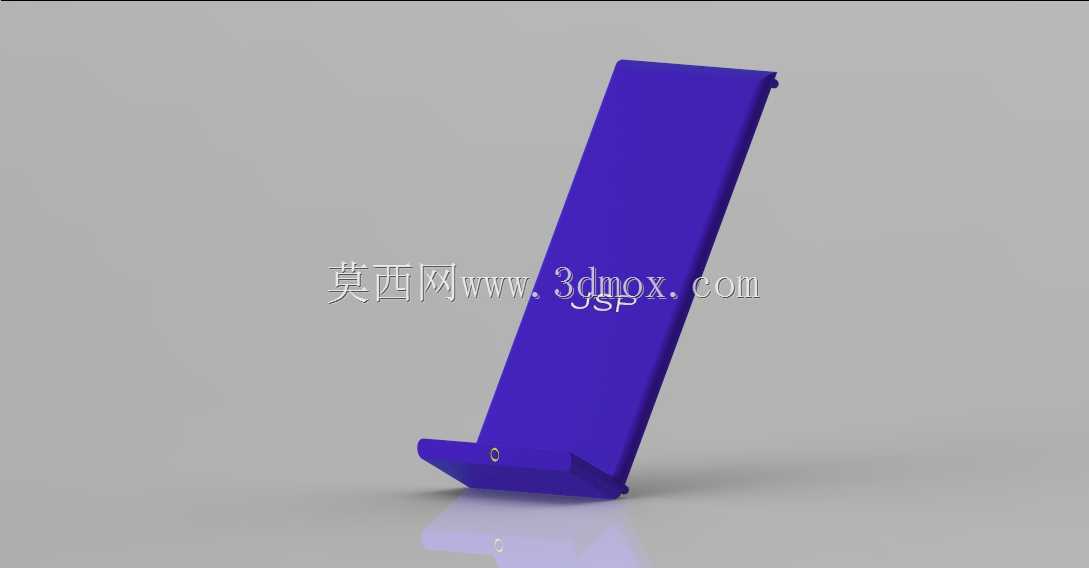

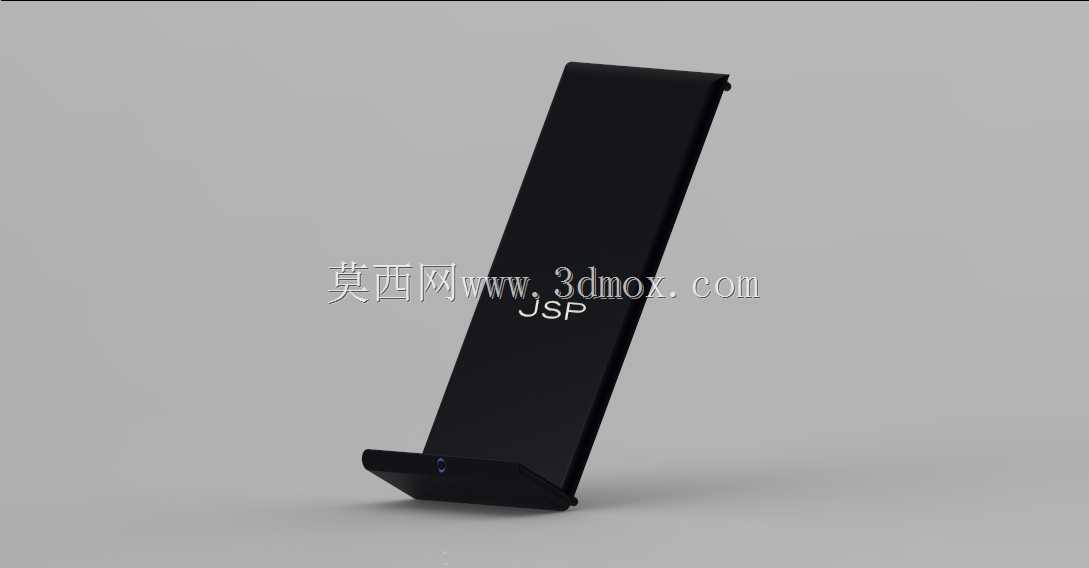

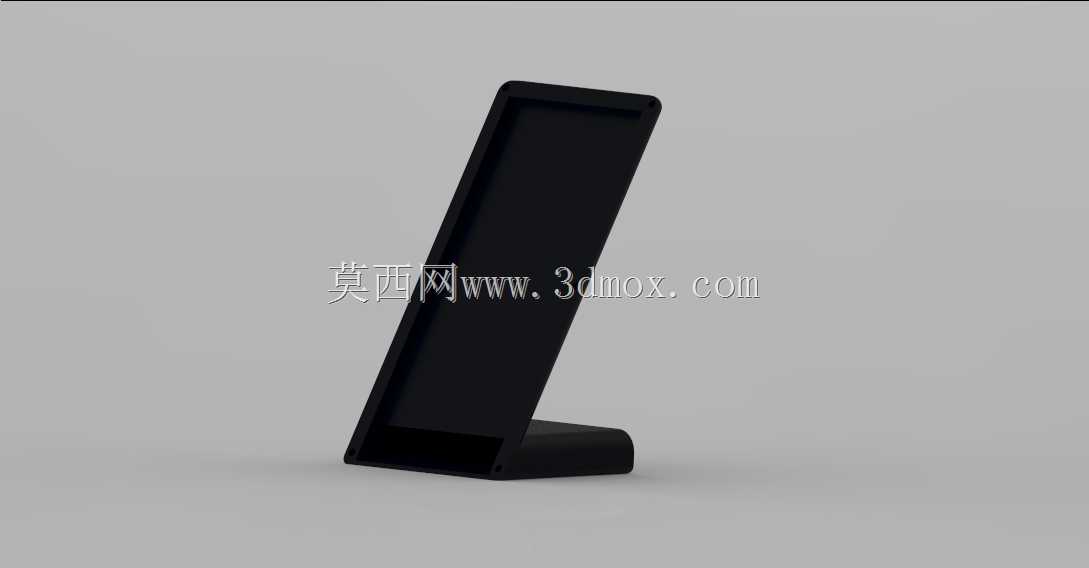

　　支撑托板采用大倾角斜置布局，倾斜角度经过人机工程校核，既保证手机背面的无线充电接收线圈与支架内部发射线圈的正对耦合距离处于最优区间，提升电能传输效率，又让手机屏幕朝向用户视线方向，坐姿状态下无需低头即可看清屏幕内容，缓解长期低头看手机的颈部疲劳。托板底部设置向前伸出的承托挡边，挡边高度刚好卡住手机下边缘，不会遮挡手机底部的充电接口、扬声器开孔，即使手机带有常规厚度的保护壳，也能稳定承托，不会出现滑脱问题。托板与手机接触的棱边全部做圆角过渡，避免刮花手机外壳或保护壳表面。

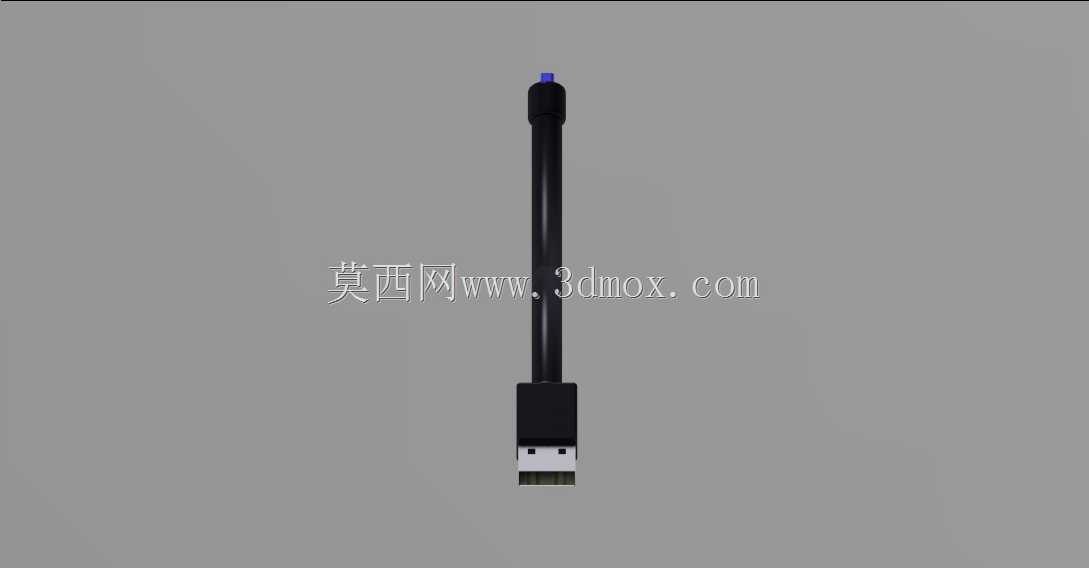

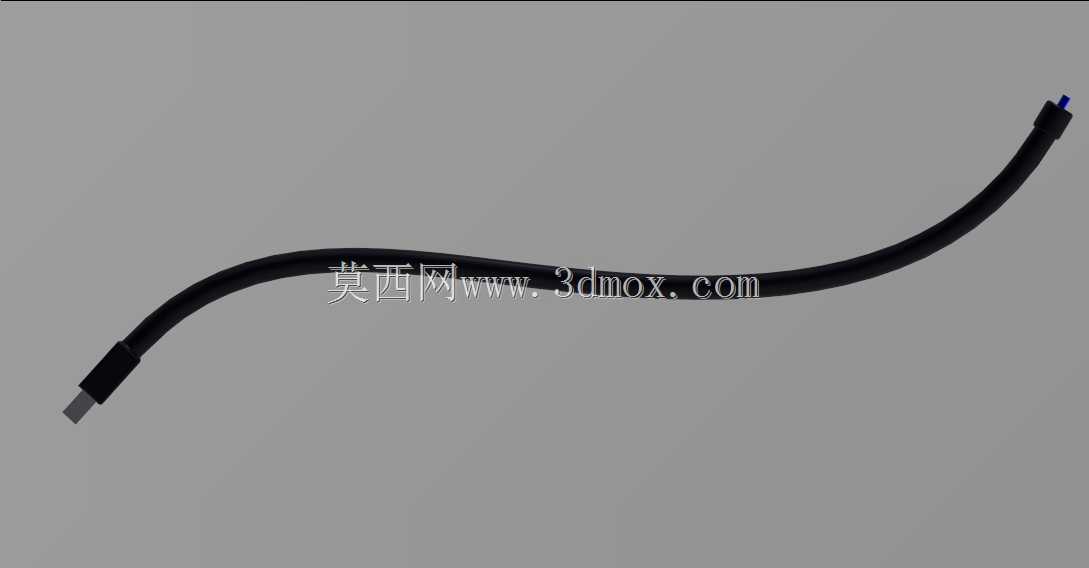

　　内部结构层面，底座腔体预留了无线充电发射电路板、感应线圈的安装空间，线圈安装位置与托板斜面对应，保证线圈中心与常规尺寸手机的接收线圈中心对齐，适配不同屏幕尺寸的主流智能手机。腔体同时预留了USB供电接口的开孔位置，供电线路从底座后侧引入，走线隐蔽，不会破坏桌面整体整洁度。支架后侧的弧形支撑筋连接托板与底座，既作为结构加强件传递托板承受的手机载荷，又可规整内部走线，让连接线圈与电路板的导线沿支撑筋内部布设，避免线材外露弯折损坏。

　　外形尺寸方面，底座长宽按照桌面最小占用边界设计，不会过多占据桌面可用空间，托板高度适配主流手机的竖直放置高度，手机放置后顶部不会超出托板过多，整体比例协调。安装边界上，整机为一体式桌面放置结构，无需打孔固定，开箱即可摆放使用，底座四周预留足够散热间隙，无线充电过程中电路板与线圈产生的热量可通过底座壳体自然散出，避免积热导致充电效率下降。

　　结构设计过程中同步考虑了不同使用习惯的兼容性：托板斜面预留的间隙可适配带薄保护壳的手机，无需充电时取下保护壳；承托挡边的宽度覆盖手机底部整个受力区域，局部压强小，不会压伤手机边框；整体外观为简约黑色哑光质感，可适配不同风格的桌面装修环境，无论是办公工位、家居床头柜还是门店体验台，都能协调融入。

　　从三维结构建模角度，该作品完整还原了从底座配重、支撑筋受力、托板倾角到内部元件安装位的全部结构细节，各零件之间的装配关系清晰，倒角、壁厚、安装柱等工艺特征均按照塑胶件注塑生产的实际要求设计，可直接用于后续的结构手板验证、模具开模参考，也可为同类桌面数码配件的结构设计提供布局参考，帮助结构工程师快速梳理立式充电支架的载荷传递、线圈对位、人机角度校核的设计逻辑。
