双孔铰接连杆传动构件三维结构

项目分类:通用机械零部件 发布时间:2024-05-14 ID:750105
  • 双孔铰接连杆传动构件三维结构

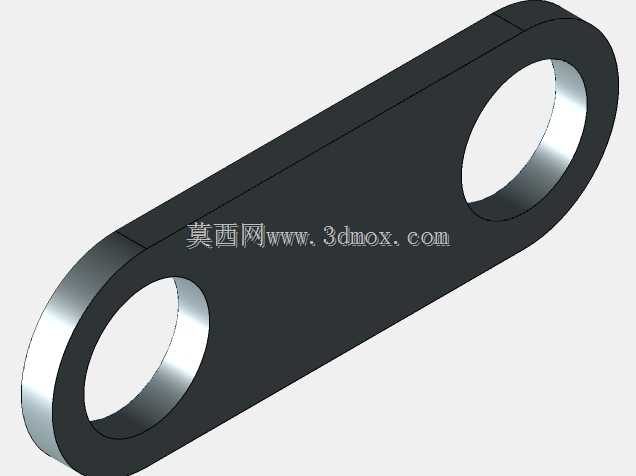

  该构件属于典型的两端铰接式平面连杆,整体呈长条形扁平板状结构,两端各设置一个同轴厚壁圆环铰孔,中间由等宽平直板身连接,轮廓简洁但受力路径明确。这类零件在机械系统中并不直接承担动力输出,而是把两个具有相对摆动或位移关系的部件连接起来,在运动传递、行程约束、位置联动和力流转换中发挥作用。两端圆孔分别对应销轴、螺栓或衬套安装位置,孔壁承受接触压应力,板身则主要承受沿两孔中心连线方向的拉压载荷,同时在机构启动、换向或受侧向扰动时承受一定弯曲力矩。

  从实际设备应用看,双孔连杆常见于门体启闭机构、夹具联动装置、输送线挡停机构、包装设备摆臂、农用和工程机械操纵杆件,也可作为小型自动化设备中的拉杆、撑杆或同步连接件。它的价值不在于复杂外形,而在于把旋转运动、直线运动和有限角度摆动可靠地衔接起来。设计时首先要确定两孔中心距,因为该尺寸直接决定机构杆长,影响摇杆摆角、滑块行程以及死点位置。若中心距偏小,连杆对角度变化敏感,传动过程中可能出现运动干涉;若中心距偏大,则会增加设备外廓尺寸,并使杆件在受压工况下更容易失稳。

  板身宽度和厚度需要结合载荷等级确定。宽度过小会削弱孔与板身过渡区域的截面,厚度不足则会降低整体刚度,使销轴传力时板面产生明显翘曲。该模型采用较厚的板体和高轮廓孔环,使孔口具有足够的承压长度,有利于销轴在孔内均匀接触,减少局部应力集中。两端圆环外缘与直板侧面平滑相接,过渡区域虽然造型简单,却是应力传递的关键位置;在真实加工中通常需要控制该处圆角、切割质量和焊接或铣削痕迹,避免微裂纹和疲劳源。

  铰孔直径的选取必须与销轴、衬套和配合公差统一考虑。若用于频繁摆动的运动副,孔内可压入铜套、复合衬套或自润滑轴承,使磨损集中在可更换衬套上,保护连杆本体;若用于低速轻载定位连接,也可直接采用销轴与孔壁配合,并通过润滑脂或表面处理降低摩擦。孔端面应保持与孔轴线垂直,否则锁紧后会造成销轴偏载,使连杆运动卡滞。板厚方向的安装边界也要提前校核,尤其是两侧相邻摆臂、支座或紧固件之间的间隙,需保证连杆在完整运动周期内不与机架、护罩或其他杆件发生擦碰。

  建模时可先绘制两孔中心连线和中心距,再以孔心为基准建立圆环轮廓,随后补全中间连接板。实体拉伸后重点检查孔环外径、板身宽度、端部圆弧和过渡面的连续性。若后续要进入运动仿真,应把两孔轴线定义为铰接参考,并在装配中与对应销轴建立旋转副;通过给定主动件转角或位移,可以观察连杆在极限位置时的姿态变化,验证机构是否存在越程、反转、锁死或传动角过小的问题。对于需要承受冲击载荷的场景,还应在孔边、板身中段和过渡圆角处进行应力校核,根据结果调整板厚、孔环高度或材料热处理方式。

  该结构的加工方式较灵活,中小批量可采用钢板激光切割或等离子切割后修孔,批量较大时可采用锻造毛坯或精冲工艺,以提高孔区强度和尺寸一致性。孔的最终精度通常通过镗削、铰削或衬套压装后精加工保证。外形虽为简单杆件,但在机构中属于决定运动关系的基础件,设计时不能只关注静态形状,更要把杆长公差、孔距公差、孔轴平行度、端面垂直度以及运动包络空间一并纳入校核。
