汽车进气系统空气滤清器滤芯总成

　　这款空气滤清器滤芯总成主要服务于乘用车进气系统，是发动机进气路径上承担颗粒拦截与气流整流功能的核心部件。整车运行过程中，外界空气经前舱进气口进入进气道，首先穿过该滤芯的褶皱滤纸区域，空气中夹带的沙尘、花粉、轮胎磨损碎屑、路面扬尘以及絮状杂物被滤纸纤维层拦截，过滤后的洁净气流再经由节气门进入燃烧室，直接关系到气缸壁、活塞环、喷油嘴等精密配合副的磨损速率与燃烧稳定性。

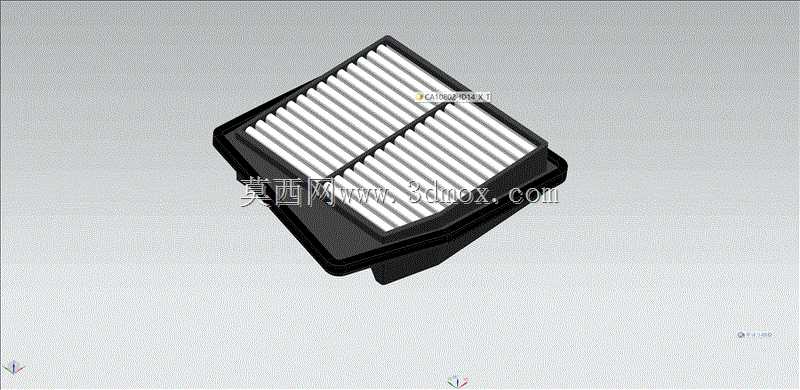

　　从结构形态看，滤芯主体采用板式褶皱滤纸布局，滤纸沿长度方向连续压褶形成密集的平行折棱，这种排布方式在有限的投影面积内大幅扩展了有效过滤面积。折褶高度与折间距经过匹配，既保证滤纸有足够的容尘空间，延长维护周期，又控制气流穿过滤纸时的压降，避免高转速大进气量工况下出现吸气阻力陡增、充气效率下降的问题。滤纸两侧由硬质端框包覆固定，端框采用带翻边的异形轮廓，并非规则矩形，而是顺着整车空滤壳体的内腔型面做出斜边与局部收窄结构，安装后滤纸边缘与壳体密封面紧密贴合，杜绝未经过滤的空气从旁侧缝隙短路窜入。

　　滤芯下方延伸出的定位凸台与空滤壳体内的卡槽对应，装配时沿导向方向推入即可完成径向定位，配合壳体上盖的压紧胶圈，将滤芯周向压紧，形成可靠的端面密封。这种无螺栓快装结构在售后保养场景中优势明显，维修人员拆开空滤盒卡扣后即可直接取出旧滤芯、放入新件，无需额外工具，也能避免装配错位导致的密封失效。

　　建模过程中需要重点还原几处关键特征：一是滤纸折褶的等距阵列关系，折棱走向、褶高一致性以及滤纸拼接中缝的位置都要与实物吻合，中缝处的加强压条用于分隔两组滤纸、抑制折片在进气负压下相互贴合倒伏；二是外围橡胶或发泡密封边框的截面形态，边框略高于滤纸端面，受压后产生弹性变形填补壳体配合面的平面度误差；三是异形外轮廓的各段斜边、圆角与底部定位结构的相对位置，这些尺寸直接决定滤芯能否顺利装入特定车型的空滤腔体。

　　在整车布置层面，该滤芯位于发动机舱内的空滤器壳体中，安装边界受到周边蓄电池、线束、冷却管路以及机舱盖板的约束，因此滤芯外形不能按理想矩形设计，必须随可用空间切角避让。设计校核时需要确认滤芯装入路径上无干涉点，密封边框压缩量处于合理区间——压缩过小无法封气，压缩过大则会导致上盖装配困难、长期使用后橡胶永久变形失去回弹能力。

　　过滤性能与进气阻力是这类产品的一对核心矛盾：滤纸孔隙细密则过滤效率高、对发动机保护更好，但进气阻力上升、高负荷功率受影响；孔隙粗大则气流顺畅，却会让细微颗粒进入气缸加剧磨损。褶皱式纸芯通过扩大总面积来平衡这一矛盾，在相同透气量下单位面积滤纸承受的流速更低，阻力相应减小，同时容尘量也随面积增加而提升。实际选型时还要结合发动机排量与额定进气量匹配滤芯尺寸，排量越大、最大功率越高，所需过滤面积越大，否则在节气门全开时滤芯会成为进气瓶颈。

　　三维结构设计中还需考虑滤纸的支撑方式，折褶背部若没有适当的护网或凸点限位，在持续负压与气流脉动作用下，滤纸折片可能反复弯折、相邻折面贴死，使有效流通面积逐渐衰减。模型中端框对滤纸四周的夹持、中缝压条对折群的分隔，都体现了这一设计意图。对于结构工程师而言，完整还原滤芯的异形轮廓、密封边框、褶皱形态与定位结构，既可用于空滤壳体的配合设计与干涉检查，也能作为进气系统装配仿真、保养工艺演示以及配件匹配核对的数字基础，在车型开发、售后替换件验证与教学演示中都有实际使用价值。
