30mm铝型材双角度定心探针防护角座

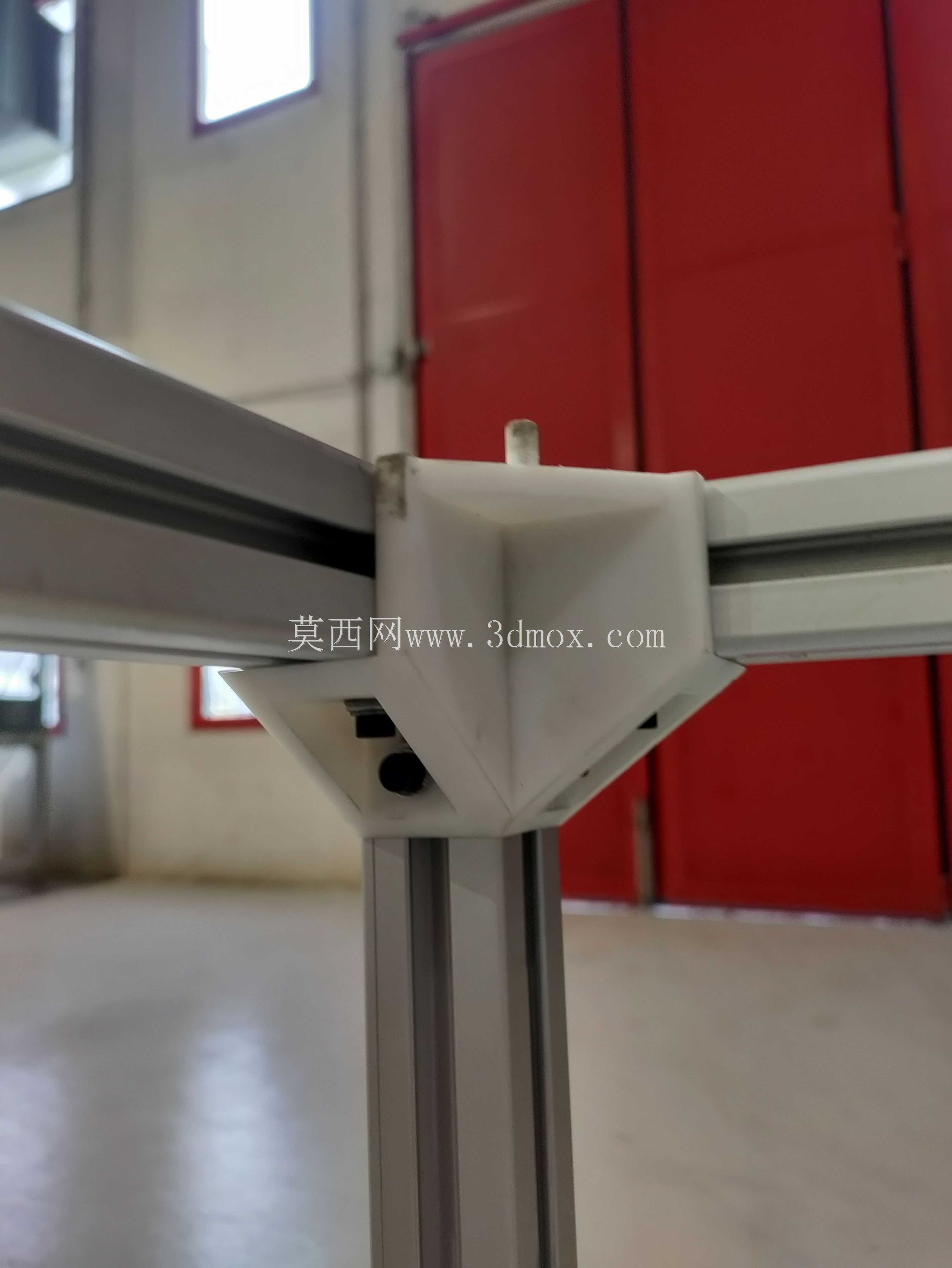

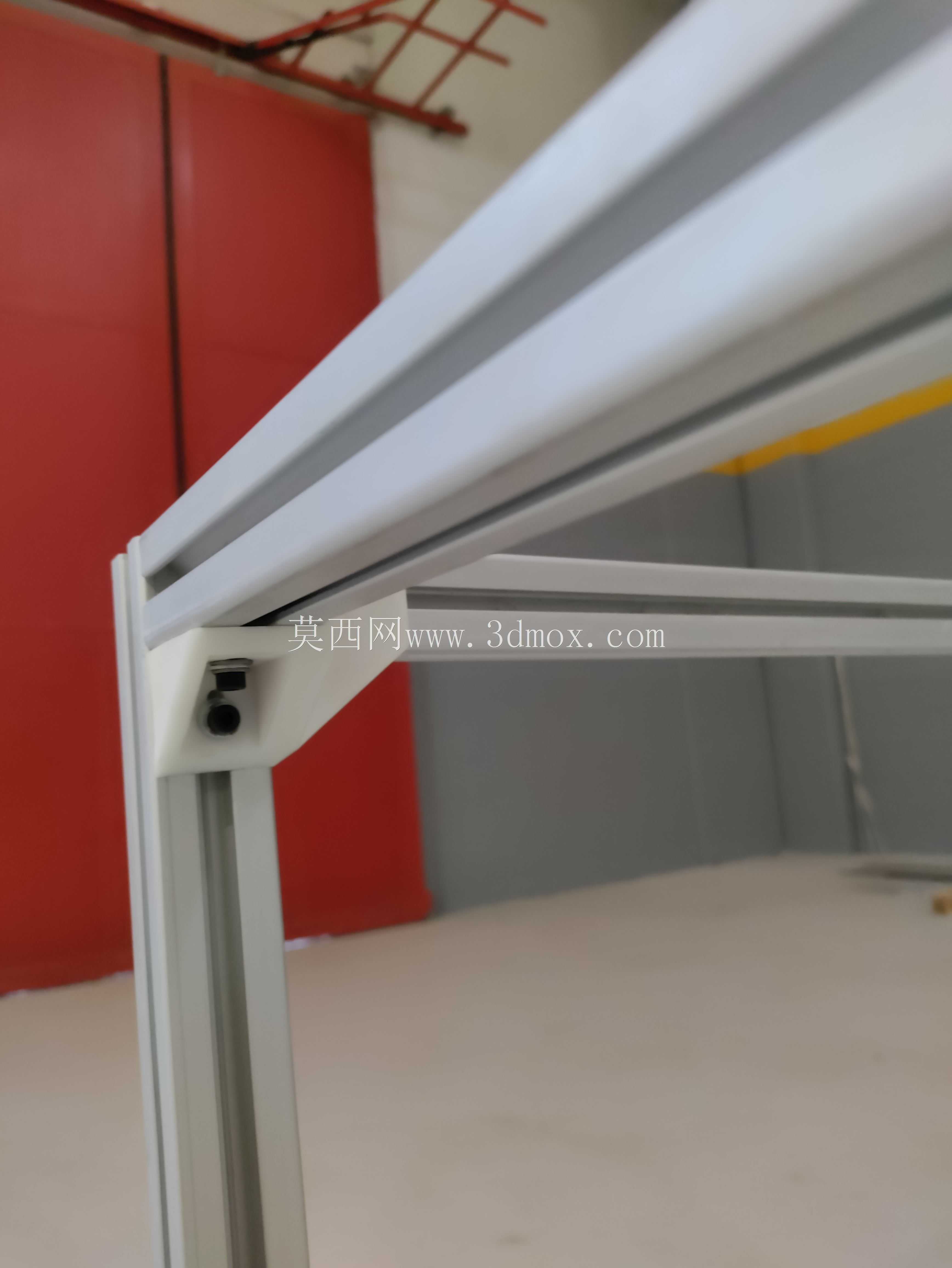

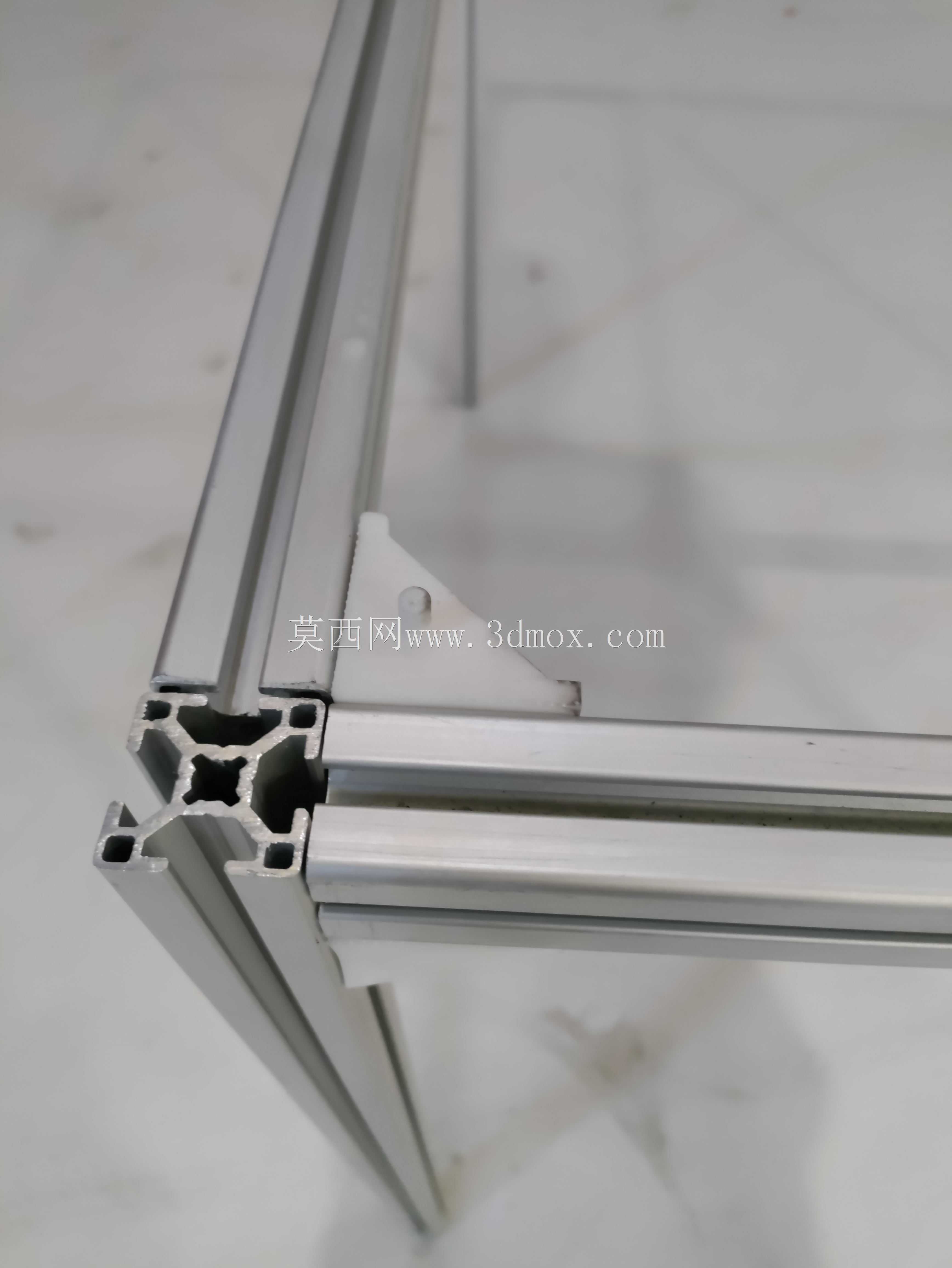

　　这套结构件围绕30mm工业铝型材的端部与交叉连接位置展开，核心作用是在双角度斜向导引面上集成定心探针，并通过透明有机玻璃盖板形成观察与防护组合。现场使用时，它常出现在轻载装配工位、检测台架、教学实验平台以及小型自动化辅机的框架边角处：铝型材框架承担主体支撑，角座嵌入或贴合型材端面后，探针沿设定方向伸出，用于对位、触探、定位确认或简易到位判断；透明盖板则覆盖关键区域，既减少粉尘、切屑和误触碰对探针的影响，又能让维护人员直接观察内部配合状态。

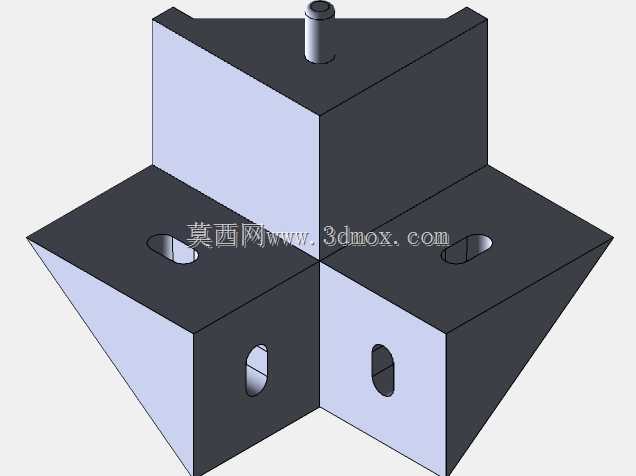

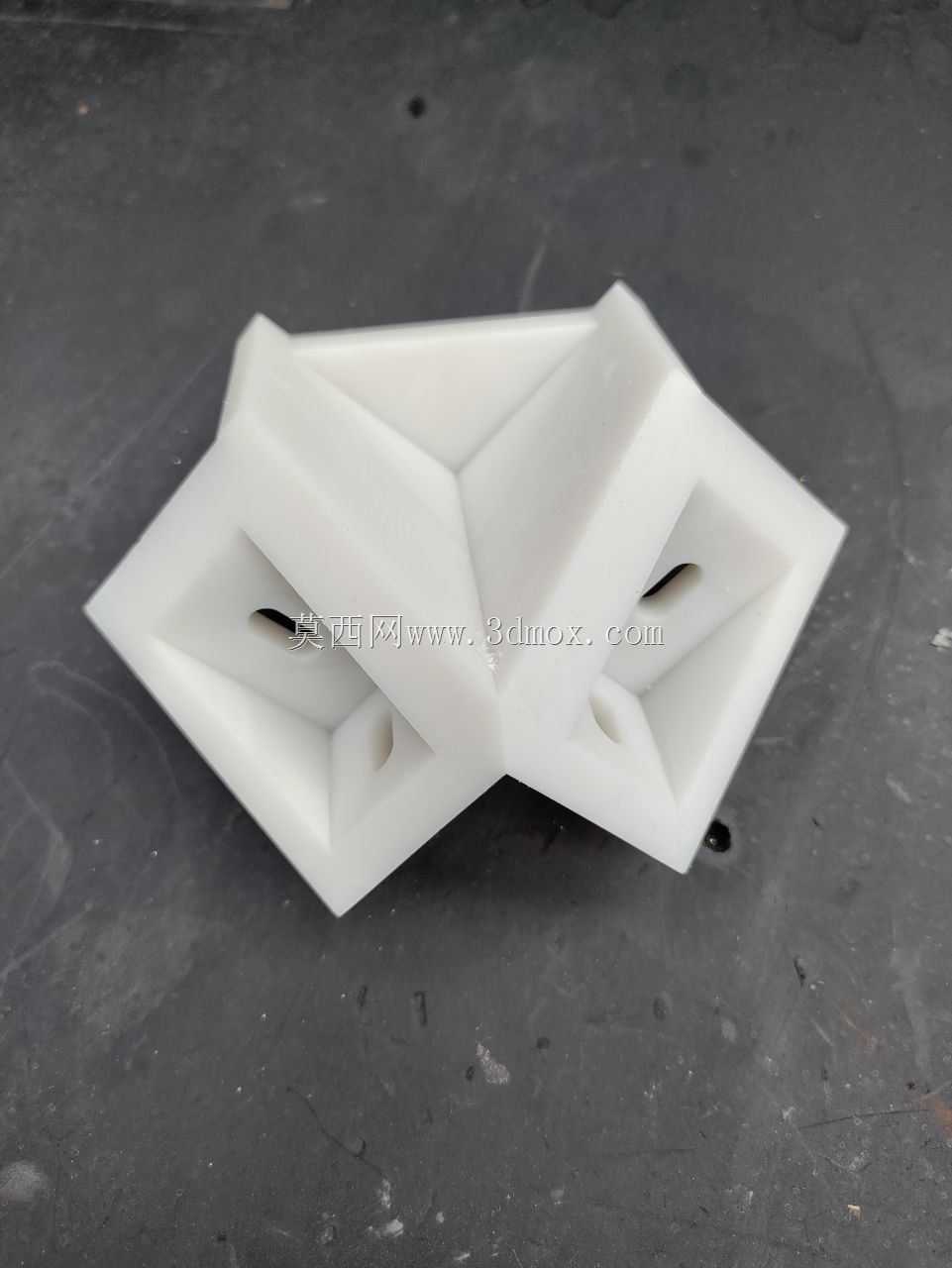

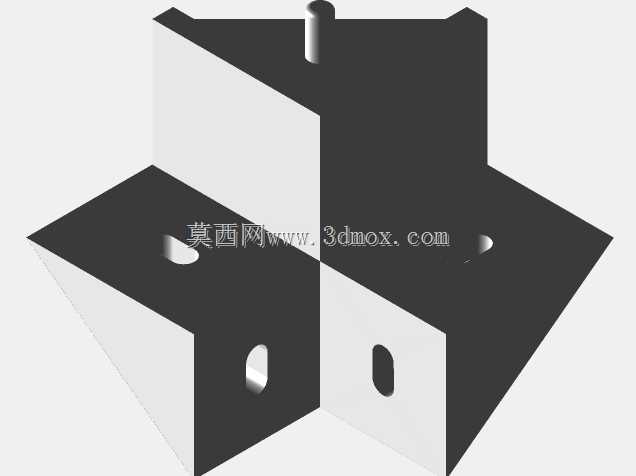

　　从结构思路看，模型没有采用复杂金属切削件的路线，而是把功能拆成几个容易加工和装配的几何部分。主体为白色块状角座，外形呈多面斜切构型，两个主要方向分别对应铝型材框架的相邻安装面，使零件能够在转角处同时约束两个方向的位置。块体上预留有孔位，部分孔用于紧固件穿过，部分孔用于探针或定位销布置，还有小孔承担装配对位、排气或辅助固定作用。斜面并非单纯造型，而是为探针提供稳定的导向角度，让接触点在装配过程中按预定轨迹进入目标位置，避免探针垂直受力过大或侧向偏摆。

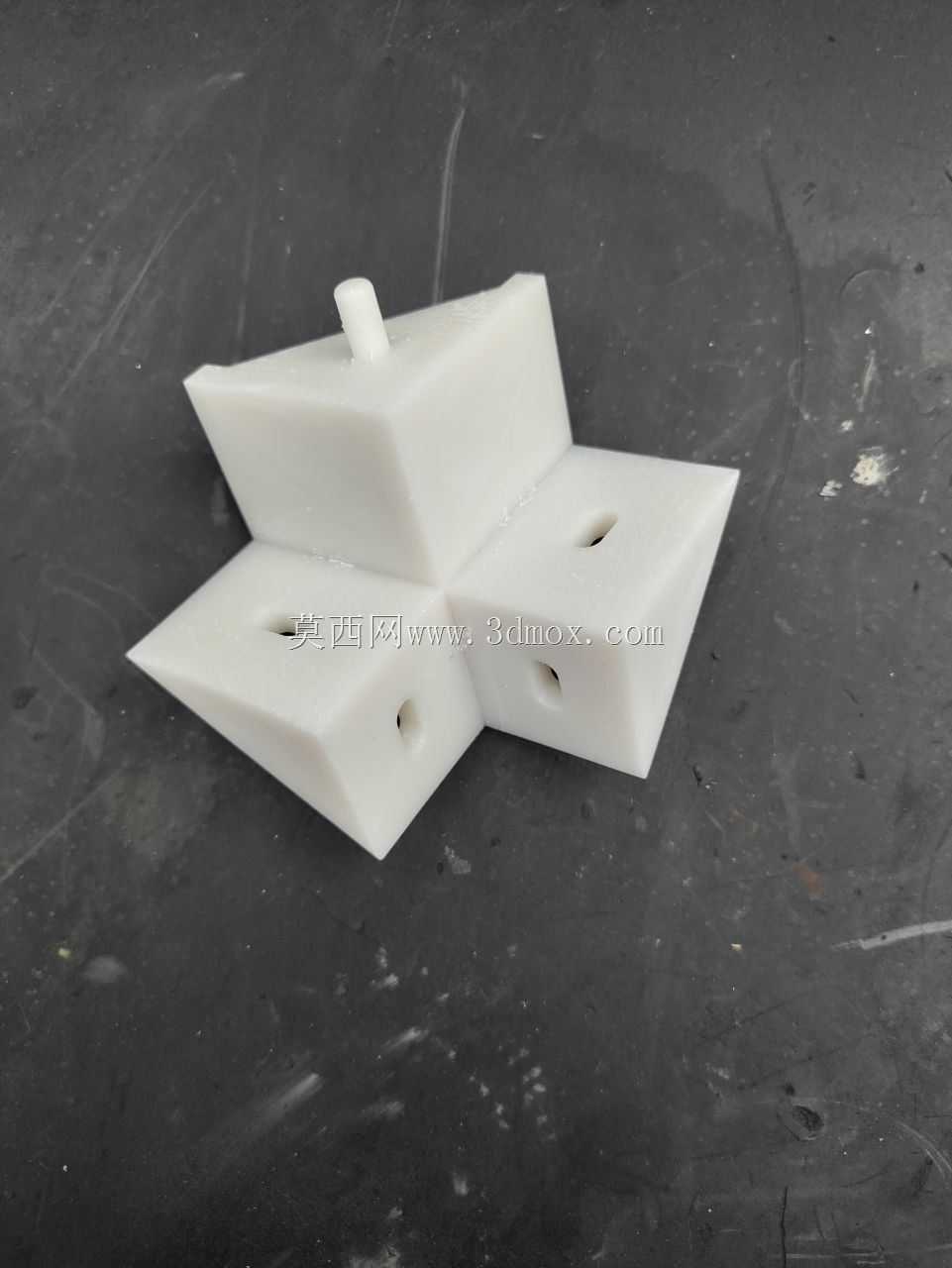

　　定心探针的布置强调“定中心”而不是承受大载荷。探针从角座上部伸出，轴线与角座基准面保持明确关系，安装后可借助型材槽口、端面或配套连接件确定相对位置。对于30mm铝型材而言，截面宽度、槽口间距和端面孔位都比较标准化，角座在设计时需要控制外轮廓不能侵入相邻型材的装配空间，也要保证紧固件操作空间。模型的块状主体覆盖型材端部转角，斜面向外展开，既增加了与型材接触和支撑的面积，也让探针的受力能够回传到框架而不是集中在细小连接件上。

　　有机玻璃盖的加入，使该件更接近实际设备中的可维护结构。透明材料适合观察探针位置、污染情况和磨损状态，同时能够遮挡较大的异物。盖板与白色主体之间通过孔位和限位面配合，装配时不需要在现场反复修配；若探针需要更换或清洁，可拆下盖板后处理。对于教学平台或演示设备，这种可视结构还有利于说明定位原理，操作者能够看到探针与目标孔、槽或基准面之间的关系。

　　外形尺寸方面，该件以30mm铝型材为适配边界，主体宽度和高度应围绕型材截面及槽口中心布置，不能只按外观比例建模。实际建模时，需要先建立铝型材截面基准，确定槽口中心线、端面和相邻型材的夹角，再将角座贴合到这些基准上。双角度斜面的角度应与探针进入方向一致，探针轴线最好穿过目标定位区域的中心，并在末端保留合理接触余量。紧固件孔位要避开探针通道和盖板限位区域，孔边到外壁的厚度需满足塑料件或轻量化加工件的强度要求。

　　在设备用途上，这类零件不属于高速重载传动件，而属于框架辅件与定位功能件的结合。它适合轻载、低频动作、需要人工观察或频繁调整的场景。若用于自动化线体，探针信号或机械接触结果可接入到位判断逻辑，但角座本身应定位为辅助导向和支撑，不宜承担冲击载荷。设计时还要考虑铝型材框架常见的公差累积：型材切割长度、端面垂直度和槽口位置都会影响探针最终位置，因此角座上应保留一定调节余地，或通过销孔、紧固孔的间隙吸收装配误差。

　　建模过程中，最容易被忽略的是安装边界而不是外观。角座虽然看起来是实体块，但它必须同时满足型材端面贴合、探针穿出、盖板固定和工具操作四类空间需求。斜面交汇处不能形成过薄尖角，否则打印或注塑后容易缺损；孔位周围也应保留足够壁厚，防止紧固时开裂。探针伸出长度不宜盲目加长，过长会降低抗偏摆能力；过短则可能无法穿过有机玻璃盖或到达目标基准。合理做法是让探针在完成定心后仍有少量退让空间，并由角座斜面承担侧向引导。

　　整体来看，该结构把铝型材框架的标准化连接、探针定心和透明防护整合在一个紧凑角座中。它的价值不在于复杂机构，而在于用简洁几何解决转角安装、角度导向和可视维护三个现场问题。对于结构设计人员，建模时应从型材基准、装配干涉和探针受力路径入手，而不是只复刻白色块体外形；对于设备选型人员，则需要确认30mm型材规格、探针行程、盖板固定方式以及现场是否存在粉尘或碰撞，再决定是否直接采用或加强局部结构。
