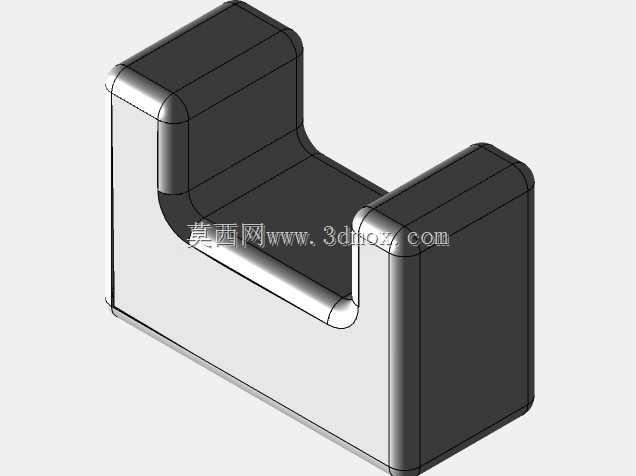

U型槽式限位承托支座结构

　　该U型槽式承托限位构件，在自动化产线、工装夹具、输送导向机构以及小型设备机架中属于高频使用的基础定位零件，日常工况里主要承担轴类件、杆状工件、滑动模组端部的侧向限位、径向承托与安装基准定位作用。不同于整块实心挡块，中间内凹的通槽结构可以直接卡入圆柱杆件、直线导轨副的端部或者输送辊的轴端，两侧凸起的立壁能够同时限制工件两个侧向自由度，槽底平面提供稳定的竖向支撑，不需要额外加装多组挡片就能完成三个方向的初步定位，在夹具快换工位、料道末端止挡、小型推杆导向座场景下能大幅减少装配零件数量。

　　从结构设计思路来看，整体采用等壁厚的块体构型，所有外露棱边都做了统一的圆角过渡处理，没有尖锐的应力集中尖角。两侧立壁的厚度与底部基座的壁厚保持相近比例，在承受侧向挤压力时，立壁根部不会因为截面突变出现应力峰值，即使频繁受到工件往复冲击，圆角过渡区域也不容易萌生疲劳裂纹。槽体内腔的两个转角位置同样做了内圆角处理，一方面在实际铣削加工时可以直接用圆角刀一次走刀成型，避免清角工序额外耗费工时，另一方面当杆件卡入槽内时，内圆角可以避让杆件端部的倒角，保证杆件的圆柱面能够完全贴合槽底支撑面，不会因为边角干涉出现装夹虚位。

　　外形尺寸与安装边界层面，该构件整体呈对称U型布局，底部基座的底面为全平面精加工基准，安装时可以直接贴紧设备安装板的台面，不需要额外配做支撑垫。基座的长宽尺寸略大于两侧立壁的外轮廓，在底面预留出足够的螺栓穿孔空间，装配时可以从下方穿入内六角螺钉将构件锁固在工作台面，螺钉头部完全沉于基座底面以下，不会出现凸起干涉工件滑动的问题。两侧立壁的高度根据常见被承托杆件的直径设定，立壁顶面高出槽底的距离约为杆件直径的三分之二，既可以保证杆件受到侧向推力时不会从槽口脱出，又不会因为立壁过高导致杆件取放时需要大幅抬升，在人工上下料的工位操作动线更短。槽口的两个上边沿做了小角度导入倒角，杆件从上部落入槽内时可以顺着倒角自动滑入定位中心，即使人工放置存在少量位置偏差也能自动导正，不需要反复对位调整。

　　实际工况适配性上，该构件的实体结构没有薄弱的薄壁悬挑部分，整体刚性远优于钣金折弯成型的U型支架，在往复冲击载荷下不会出现钣金件常见的侧壁外翻、折弯处开裂问题。如果用于输送线末端止挡，槽内可以配套粘贴聚氨酯缓冲垫，缓冲垫嵌入槽底平面，工件撞击时立壁承受侧向剪力，缓冲垫吸收竖向冲击，两者配合既能限位又能降低碰撞噪音。如果用于推杆导向支座，可以在两侧立壁的同轴位置加工导向孔，推杆穿过两侧立壁形成双支撑点，跨距相比单侧板导向大幅增加，推杆伸缩过程中的偏摆量能控制在很小范围内，不会出现推杆卡滞、端头跑偏的问题。

　　建模过程中所有特征均采用参数化关联，槽宽、立壁高度、基座长度、圆角半径都设置为可驱动参数，设计人员针对不同直径的被支撑工件调整参数时，只需要修改槽宽数值，两侧立壁的间距、槽内圆角、整体外轮廓都会同步更新，不需要重新绘制草图。壁厚参数单独设置变量，当构件需要用于重载工况时，可以直接加大壁厚数值，模型自动更新后整体重量、安装孔位的边界距离都会同步重新计算，能快速衍生出轻载、重载两个系列的同构型零件，适配不同载荷等级的设备使用需求。零件的所有配合面都预留了合理的机加工余量基准，三维模型的尺寸链完全对称，后续出工程图时可以直接标注形位公差，以底面为基准标注槽底平面的平行度、两侧立壁内侧的对称度，加工时一次装夹就能完成所有关联面的铣削，二次装夹带来的定位误差可以完全避免。
