SWAGELOCK针阀式油管接头组三维结构模型

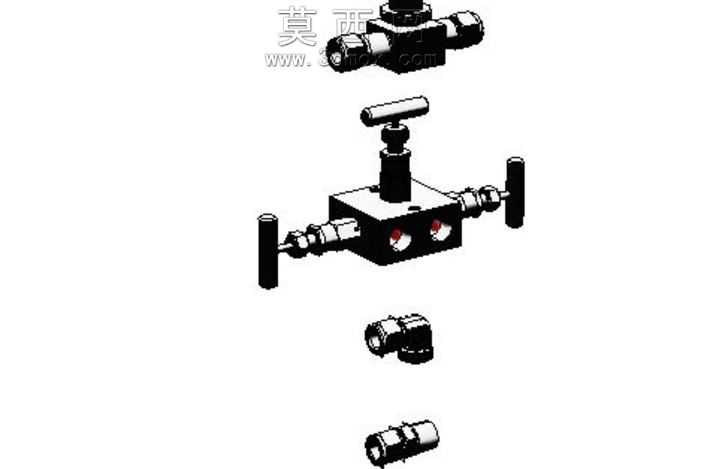

本模型为SWAGELOCK系列油路控制用油管及配套阀组、接头的完整三维建模成果，建模过程严格遵循世伟洛克卡套式管件的实际尺寸规范，对整体阀组、直通接头、弯头接头三类核心部件分别进行参数化建模，完整还原产品的真实装配关系与结构细节。建模阶段首先梳理油路阀组的功能逻辑，该阀组为一体化三阀组结构，主体采用方块式锻造阀体结构，建模时先绘制阀体的基准草图，通过拉伸、切除特征完成主体流道的构建，精准还原内部贯通的油路通道，再分别对三个阀位的阀杆、手柄、卡套接头进行独立建模：阀杆部分采用回转特征构建密封锥面与外螺纹结构，T型手柄通过拉伸与圆角处理还原握持部位的防滑轮廓，两端的卡套接头严格复刻卡套刃口、锁紧螺母的螺纹与锥面配合结构，保证装配时的干涉检查完全符合实际装配要求。配套的弯头、直通油管接头建模时，重点还原卡套连接的密封结构，对弯头的90°过渡流道做平滑处理，避免流道直角造成的油路阻力误差，直通接头的外螺纹、卡套定位台阶尺寸均按照行业标准设定。材质与渲染阶段，阀体与接头部分赋予不锈钢金属材质，调整材质的粗糙度、反射率参数还原不锈钢锻件的哑光金属质感，手柄部分赋予黑色酚醛塑料材质，通过调整漫反射参数模拟工程塑料的哑光磨砂质感，渲染时采用三点布光，主光源从斜上方投射突出阀体的轮廓结构，辅助光源补光消除暗部死黑，环境光添加轻微的HDR环境反射，让金属部件的反光更具真实感，同时对内部流道做半透明剖切示意的可选配置，方便直观展示油路走向。设计思路上围绕液压、气动管路系统的实际使用场景，模型保留了完整的装配约束关系，所有可活动部件如阀杆、锁紧螺母均保留活动自由度，可用于管路系统的装配模拟、阀组开关动作仿真，也可用于油路系统的布路参考、产品展示动画制作，模型的所有特征均保留参数化历史，可根据实际使用需求调整通径、接口尺寸、手柄长度等参数，适配不同压力等级、不同管径的油路设计需求，建模过程中对所有锐边做了符合实际加工要求的圆角处理，避免出现现实加工中不存在的尖锐棱角，让模型的工程实用性大幅提升，可直接导入各类三维仿真软件做管路应力分析、流场模拟使用。
