带方口笼式腔体的阶梯轴连接构件

　　在做小型台架演示装置的结构拆解时，最先敲定的就是这类一端做圆柱插接、另一端做方形敞口笼架的过渡连接件，它不需要承担重载传动，核心作用是把后方的方形功能模块和前方的圆柱轴段在同一轴线上串接起来，让整套演示样件的装配逻辑一目了然。

　　从实际使用场景来看，这类构件常出现在教学实训台、轻工小型输送线的接驳工位，以及展会用的原理展示样机里：前方的细圆柱段可以直接插入配套的带座轴承内孔，或者穿入预制的安装立板孔位，轴段上预留的环形凸台就是轴向定位面，装配时凸台端面贴紧轴承内圈或者立板侧壁，就能限制构件往方形腔体一侧窜动，不需要额外加装轴用挡圈，减少了零散小件的数量。靠近凸台的锥度过渡段不是单纯做外观造型，当圆柱段插入安装孔后，锥面可以起到导入导向的作用，就算装配时孔轴存在小幅同轴偏差，锥面也能顺势把构件引导到正确位置，避免硬插刮伤配合面。

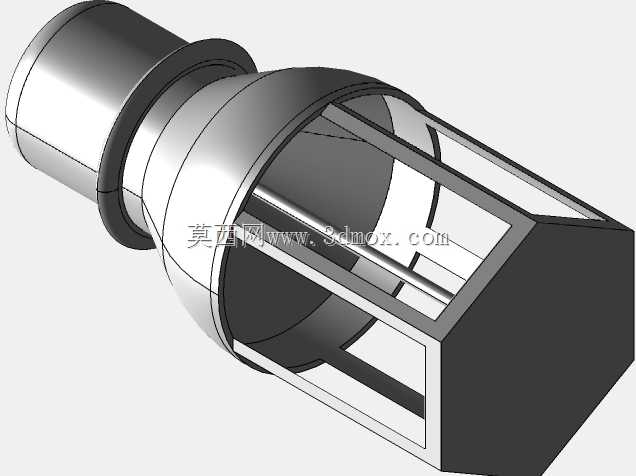

　　后方的方形敞口笼式腔体是整个构件的功能核心，它没有做成封闭的实体方块，而是用四根沿轴向延伸的肋板围出方形轮廓，相邻肋板之间完全镂空。这种设计首先解决了演示场景的可视性需求：当方形功能模块——比如传感安装座、小型接线盒或者轻质工装块——从敞口端推入腔体时，观察者不用拆开任何零件，就能透过镂空缝隙直接看到内部模块的就位状态，确认模块有没有推到位、和腔体端面有没有贴合间隙。在轻量化方面，镂空结构把腔体部分的实体材料去掉了近六成，整个构件的重量大幅降低，在3D打印做样件或者用塑料注塑成型时，既可以缩短成型周期，也能避免厚壁部位出现缩痕、内应力变形的问题。肋板的内壁构成了方形导向面，和推入的方形模块外形形成间隙配合，四个面同时约束模块的径向转动和上下左右偏移，模块装入后不会在腔体内打转，只需要在腔体端面拧入一枚紧定螺钉，或者从肋板预留的光孔穿入固定销，就能把模块完全锁死，拆装的时候松开紧固件就能直接把模块抽出，维护更换非常方便。

　　建模的时候先从回转体部分入手：先绘制最前端细轴段的外圆轮廓，向后依次画出环形定位凸台、锥度过渡段和腔体根部的回转基体，用旋转特征一次性生成所有回转结构，保证各段圆柱的同轴度完全由草图约束控制，不会出现不同特征拼接带来的轴偏差。之后再处理后方的方形笼架：先在腔体根部的端面上绘制方形外轮廓，按照肋板的厚度尺寸偏出内壁方形，拉伸生成第一块轴向肋板，之后通过圆周阵列或者直接镜像生成其余三根肋板，肋板和前方回转基体的交接位置要做小圆角过渡，避免尖角处出现应力集中——哪怕这个构件不承受大载荷，圆角也能消除3D打印或者数控加工时的尖角崩边问题。腔体的敞口端面要做0.5到1毫米的倒角，既去除加工后的锐边，也能给内部装入的方形模块做导入导向。

　　安装边界方面，前方圆柱轴段的配合直径要和所选带座轴承的内孔保持基孔制间隙配合，轴段长度要略大于轴承宽度加上立板厚度，保证轴端伸出安装面后可以加装锁紧螺母或者开口销；环形凸台的外径要大于安装孔直径，起到轴向限位作用；后方方形腔体的外轮廓尺寸要预留出和周边机架的间隙，镂空肋板之间的空隙不能和设备里的走线、相邻运动零件发生干涉，腔体内部的方形包容尺寸要比装入的功能模块外形大0.2到0.3毫米，保证模块可以顺畅推入又不会出现明显晃动。整个构件的轴线要和后方装入模块的中心重合，装配后整套串接结构的回转或者直线运动都不会出现卡滞。
