带减重孔轮盘与中心锁紧轴组件

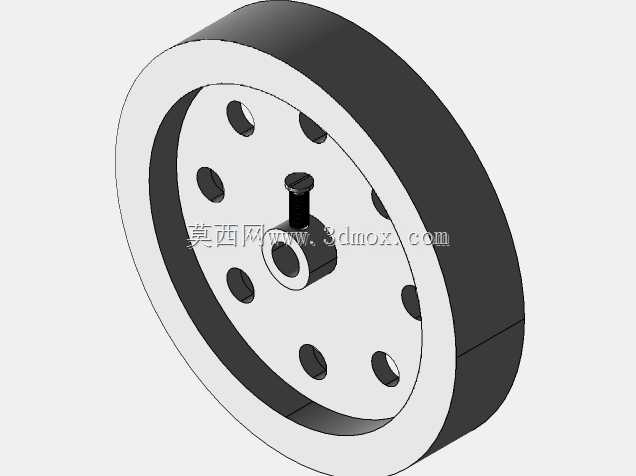

　　该轮盘组件在结构上采用厚壁环形轮体与中心轮毂分离配合的形式，轮盘外缘保留连续整圈实体环带，这一区域主要承担回转过程中的周向接触与外缘限位作用，环带厚度经过匹配，既保证外缘在接触传动或导向运行时具备足够的耐磨余量，也避免轮体整体转动惯量过大。轮盘辐板区域沿圆周方向均匀布置多组贯通圆孔，孔位沿同一节圆分布，相邻孔之间的辐板筋带宽度保持一致，这种排布方式首先削减了轮盘非承载区域的材料体积，降低整体自重，同时贯通孔可作为装配对位标记、减重流道以及运维过程中的手动盘车施力点位，均匀分布的孔位也让轮盘回转时的质心始终落在中心轴线上，不会因局部材料去除产生附加偏心载荷。

　　从实际设备适配场景来看，这类轮盘结构常见于轻载输送线的从动导向轮、小型回转工作台的分度支撑轮、教学演示设备的惯性轮以及简易张紧机构的张紧轮部位。在输送线场景中，轮体外缘可包覆橡胶或聚氨酯摩擦层，配合输送带内侧实现摩擦传动，辐板上的减重孔能够降低从动轮的启动惯量，让输送带启停过程更加平顺，减少频繁启停带来的带面打滑；在回转演示设备中，轮盘自身的厚壁外缘可以储存适量转动惯量，让回转动作在动力输入断开后仍能保持短时间稳定转动，均匀开孔的辐板也方便运维人员观察轮体后方的轴端连接状态，无需完全拆解外围护罩即可确认紧固件是否松动。

　　中心部位的配合结构采用阶梯式轴套加锁紧螺栓的组合形式，轮盘中心开设同轴台阶孔，轴套外圆与轮盘中心孔形成过渡配合，轴套内孔预留与支撑轴匹配的安装孔径，轴套端面突出轮盘辐板表面，锁紧螺栓从轴套中心穿入，将轴套与轮盘辐板压紧固定，同时轴套的轴向台阶面可以对轮盘的轴向位置形成定位，装配时只需将轮盘套入支撑轴，再将中心锁紧件拧紧，即可完成轮盘的轴向与周向固定，不需要在轮盘辐板上额外加工多组螺栓孔，简化了零件加工工序。

　　设计过程中首先确定的是轮盘的外径与外缘厚度边界，轮体外径需要匹配对应设备的安装空间，保证轮体转动时外缘与周边护罩、机架之间保留足够的安全间隙，避免运行过程中发生刮蹭；轮盘的轴向总厚度由外缘环带宽度决定，该尺寸需要和配套的传动带宽度或导向槽宽度匹配，若作为导向轮使用，轮盘厚度要略小于导向槽的内部宽度，预留少量轴向窜动余量，防止轮体受热膨胀后出现卡滞。辐板上的减重孔直径需要控制在合理区间，孔直径过大会导致相邻孔之间的筋带宽度不足，轮盘承受径向载荷时筋带位置容易出现应力集中，孔直径过小则减重效果有限，同时孔的边缘全部做圆角过渡处理，避免钻孔产生的尖锐刀痕成为疲劳裂纹的起始点。

　　安装边界方面，轮盘两侧与机架轴承座之间需要预留轴向间隙，中心轴套的长度要略大于轮盘辐板的厚度，让轴套两端可以分别抵靠两侧轴承的内圈端面，锁紧螺栓拧紧后，轴向锁紧力直接作用在轴套与轴承内圈上，不会对轮盘辐板产生额外的压紧变形。轮盘的端面跳动与径向跳动需要在装配后进行校验，由于所有减重孔沿圆周均匀分布，车削加工外缘时可以直接通过三爪卡盘夹持中心轴套外圆，一次装夹即可完成外缘与端面的精加工，有效保证轮盘的同轴度要求。在受力特性上，轮盘工作时主要承受径向的带体张紧力或导向接触力，厚壁外缘环带将径向载荷均匀传递到辐板区域，再通过辐板筋带传递到中心轮毂，均匀开孔的结构不会破坏载荷的传递路径，筋带沿径向呈发散状分布，恰好对应径向载荷的传递方向，结构受力路径清晰合理。

　　针对不同使用场景，该结构还具备灵活调整的空间，若需要更大的转动惯量，可在保持辐板开孔形式不变的前提下适当增加外缘环带的厚度；若用于腐蚀环境，可将整体材料更换为不锈钢或在轮体表面做防腐涂层，中心配合轴套可采用铜合金材质降低与支撑轴之间的磨损，长期运行后仅需更换轴套即可恢复配合精度，轮盘主体可重复使用，降低备件更换成本。
