诺基亚N90立体标识三维造型设计

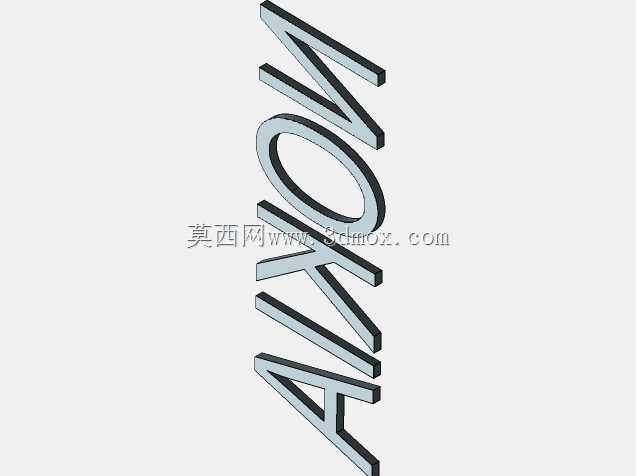

　　这套立体标识造型的建模工作，最初是从展厅导视系统的配套需求切入的，当时通讯品牌线下体验区正在做初代智能机发展历程的主题展陈，墙面需要一组有厚度、有光影层次的品牌字件，替代传统喷绘KT板那种单薄的视觉效果。做结构方案的时候没有直接把平面矢量图拉伸出厚度就交付，而是先核对了展陈墙面的安装边界：整组字竖向排布，预留的安装区域宽度控制在四百毫米以内，高度方向顺着墙面腰线延伸到一千一百毫米，字件本身的实体厚度做到三十五毫米，既保证侧视角度能看到清晰的立体侧边，又不会因为厚度过大导致字件自重过高，给墙面固定带来额外负担。

　　字件的正面轮廓完全还原品牌标识的字体比例，每一笔画的转角弧度都做了连续曲率校验，避免拉伸后出现曲面褶皱。侧边没有做简单的垂直直壁，而是顺着笔画的走向做了微小的拔模斜度，这个细节考虑的是后期如果采用亚克力雕刻或者金属钣金折弯加工，脱模和折边工序都能顺利走通，不会出现锐角位置卡料、漆面堆积的问题。笔画之间的镂空区域特意留了最小八毫米的安全间隙，不管是用CNC雕刻整块板材，还是用激光切割后粘接组装，刀具路径都能完整走完全部轮廓，不会出现细小连筋断裂的情况。

　　实际应用场景里，这类立体字件不止可以挂在展厅墙面，还能直接放在前台接待台作为桌面摆件，也可以缩小比例后嵌入产品宣传册的3D交互展示页，作为品牌视觉元素调用。做安装结构匹配的时候，在字件背面预留了浅沉孔，对应M4的膨胀螺柱位置，沉孔深度控制在八毫米，不会打穿字件正面的装饰面；如果是桌面摆放的使用场景，还可以在底部加装透明亚克力支脚，支脚和字件底面用无影胶粘接，不会破坏标识本身的外观完整性。

　　建模过程中把每一个笔画都做成了独立的实体特征，后续如果需要调整单个笔画的厚度、倒角大小，不需要重做整个草图，直接编辑对应特征即可。字件所有外露的棱边都做了R2的圆角过渡，一方面是搬运安装的时候不会划伤施工人员，另一方面喷涂面漆的时候圆角位置的漆膜附着更均匀，不会出现直棱边露底的瑕疵。考虑到展陈环境可能有顶部射灯照射，特意把字件正面的平整度公差控制在零点五毫米以内，避免灯光打上去出现凹凸不平的反光斑块。

　　从结构受力的角度核算，整组字件如果采用ABS材质3D打印制作，总重量不到两公斤，两个固定点完全可以承载；如果采用铝合金板材焊接制作，重量会提升到七公斤左右，这时候就需要在每个字的上下端各增加一个固定点，避免长期悬挂出现下坠变形。笔画最细的位置截面尺寸留到了十二毫米，哪怕是采用树脂材质打印，也不会因为轻微磕碰就发生断裂。

　　这套造型的设计思路没有把它当成一个单纯的文字拉伸模型，而是从后续加工、安装、使用全流程倒推结构细节：比如字件背面除了固定沉孔，还预留了走线槽，如果后期需要在字件内部加装LED背光模组，灯带的线材可以完全藏在槽内，从正面看不到任何明线；背光版本的字件正面可以换成半透乳白色亚克力，侧边做喷漆处理，光线从正面均匀透出，不会出现局部亮斑。不同使用场景下的尺寸适配也做了参数化预留，整组字的缩放比例可以根据安装墙面的大小自由调整，所有特征的倒角、拔模斜度都会跟着比例同步更新，不会出现缩放后细小特征丢失的问题。

　　在通讯门店的展陈布置里，这类立体标识相比平面印刷品，访客从走廊侧面走过的时候，也能通过字件的厚度光影识别出品牌标识，视觉引导的覆盖角度从正面九十度扩展到了侧面一百六十度，导视效率提升非常明显。建模阶段还特意核对了所有曲面的法线方向，确保导入渲染软件的时候，不管是做金属拉丝质感、哑光塑料质感还是发光半透质感，材质贴图都能正确附着，不会出现面翻转导致的渲染黑块。
