电源模块防护固定卡扣式安装支架

　　这类支架的核心作用，是给板载或独立封装的DC-DC电源转换模块提供物理防护与定位约束，在工业控制板卡、嵌入式设备、通讯终端、小型电源模组的装配场景里十分常见。实际产线装配中，DC-DC模块往往直接焊接或插接在PCB主板上，模块本体高出板面，在设备运输振动、整机装配磕碰、后期运维插拔周边线束时，很容易被外力剐蹭导致模块引脚脱焊、封装开裂，或是金属碎屑、螺丝等导电异物掉落在模块引脚之间引发短路，这个框型支架就是围绕这些现场痛点设计的。

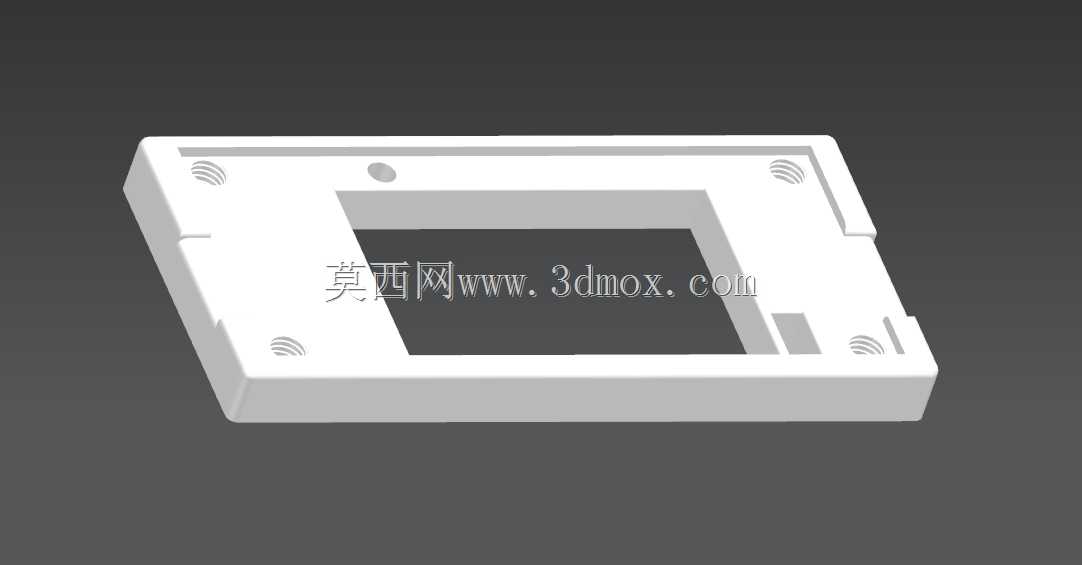

　　从结构形态来看，整体为一体式矩形框体，采用绝缘工程塑料注塑成型，中部完全镂空，不会遮挡DC-DC模块本体的散热面，模块工作时产生的热量可以直接通过镂空区域向空气对流散出，避免封闭罩壳导致热量积聚、模块温升过高触发过温保护。框体的四个转角位置设计了带弧形导向的弹性卡扣，卡扣的内扣尺寸匹配常规DC-DC模块的外轮廓公差，装配时不需要额外螺丝紧固，直接将支架对准模块周边的PCB定位孔按压，卡扣即可自行卡入PCB板的预设开孔，完成轴向限位，装配效率远高于螺丝固定方案，也不会在PCB上占用额外的螺丝焊盘空间。

　　框体的侧壁做了等厚的加强筋过渡，壁厚控制在1.2到1.5毫米区间，既保证整体结构有足够的抗冲击强度，在受到侧向挤压力时不会发生断裂，也不会因为壁厚过大导致注塑成型时出现缩痕、翘曲变形。四个角的卡扣根部做了圆角卸荷槽设计，反复拆装十次以上卡扣也不会因为应力集中出现断裂，满足设备后期运维时拆卸复用的需求。框体上预留的小圆定位柱，和PCB上的定位孔间隙配合，装配时可以快速对位，避免支架装偏后卡扣无法正常卡入孔位。

　　安装边界方面，这款支架的外轮廓尺寸略大于被防护的DC-DC模块本体，框体的内圈尺寸比模块外形大0.3到0.5毫米，既可以让模块顺利从框体中部穿过，也能限制模块在PCB板面的横向窜动，当设备受到高频振动时，支架侧壁可以抵住模块的封装外壳，分担引脚承受的剪切力，避免引脚长期受交变应力出现疲劳断裂。支架的整体高度和模块高出PCB板面的高度齐平或略高1毫米左右，当多块PCB板叠层装配、或是整机外壳下压时，支架的顶面可以承担部分挤压力，避免外壳直接压在电源模块本体上，压坏模块内部的磁芯、PCB绕组等精密元件。

　　在实际选型匹配时，结构工程师只需要确认所用DC-DC模块的长宽外形尺寸、引脚排布位置，就可以对应调整支架内框的镂空大小，避开模块周边的电容、电感等 taller 元件，支架的卡扣位置可以根据PCB上空闲的安装孔位灵活调整，不需要改动电源模块本身的设计。这种开放式框型支架相比全封闭的电源保护罩，除了散热优势之外，还不会遮挡模块表面的参数丝印，产线调试、售后检修时可以直接透过镂空区域读取模块的输入输出电压、额定功率标识，不需要拆下支架就能完成参数核对。支架采用的绝缘塑胶材料本身具备阻燃特性，符合电子设备的安规要求，即使电源模块出现异常高温，支架也不会轻易燃烧蔓延，进一步提升整机的安全冗余。
