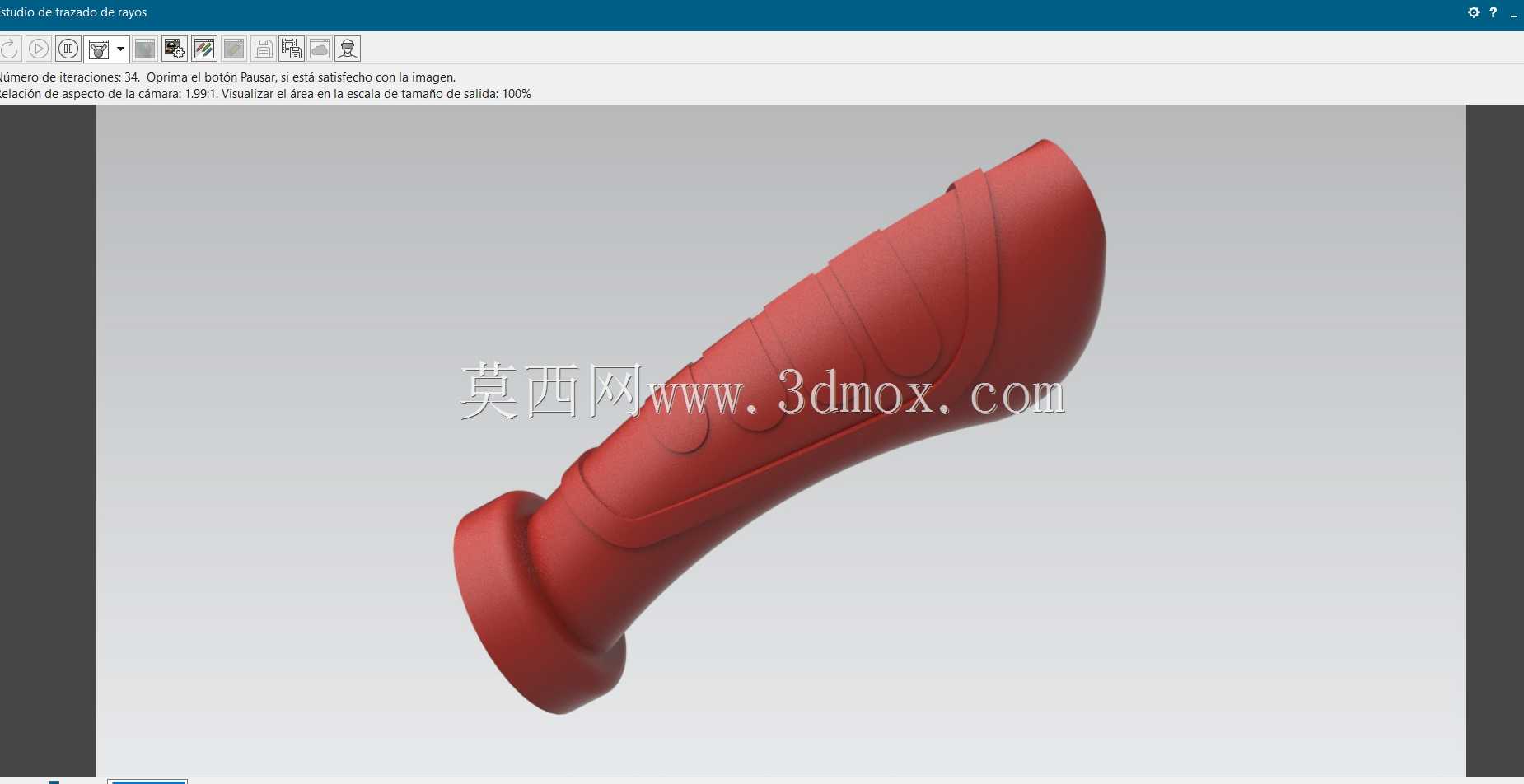

人体工学曲面手持握持手柄结构

　　这类曲面手持握持结构在小型手持工具、便携检测设备、家用清洁器具以及手动操作器械中应用十分普遍，它并不承担复杂的传动载荷，却直接决定操作者长时间使用时的受力分布与操控稳定性。结构主体采用连续变截面的流线形态，从底端的限位凸缘向上逐步收束，中段形成贴合掌心的饱满支撑区，靠近上端再根据手指自然弯曲的轨迹布置多道浅凹槽，使拇指、食指与其余三指在握持时能够快速找到定位位置，无需反复调整手势。底端的圆盘状凸缘是整个外形中边界最明确的部分，它在实际装配中主要承担轴向限位作用，既可以防止手柄从配套护套或安装座中滑脱，也能在手掌推送发力时形成腕部侧的止挡，避免操作过程中手部向工具工作端滑移。凸缘与主体曲面之间采用大圆角过渡，没有尖锐棱边，既降低了握持时的局部压应力，也便于后续外覆软胶或进行表面防滑处理。

　　从建模思路来看，该结构不能依靠简单拉伸或旋转完成，主体轮廓需要先依据手掌贴合路径搭建多条空间截面线，再通过四边面连续构面，保证曲率沿长度方向平缓变化。手指区域的凹槽并非独立切除特征，而是在主曲面基础上做局部内凹，凹槽深度控制较浅，目的是提供触感定位而非强行卡入指腹，这样不同手型的使用者都能获得相对舒适的握持角度。曲面衔接处需要重点检查G2连续性，尤其是凸缘、主体和上端收口三个区域，若出现曲率突变，注塑成型后表面容易产生光影折痕，手摸上去也会有明显棱线。

　　尺寸边界方面，手柄整体长度按照成人单手包覆范围设定，中段最大外径控制在掌心能够稳定环绕的区间，过粗会导致手指无法有效合拢，过细则会使握持时缺少支撑、长时间作业容易疲劳。底端凸缘外径略大于主体，形成一圈窄限位边；上端截面逐渐收窄，便于与工具头部、内部管件或电控组件连接。由于该类零件常作为外壳或握持套使用，内部需要预留安装腔体，壁厚应沿曲面保持均匀，转角处适当加厚，避免注塑充填时出现局部缩痕。装配接口通常布置在上端收口段和底端凸缘内侧，外形曲面本身不设置突出安装耳，以保持握持面完整。

　　在实际设备中，这种手柄可以承载手动推力、扭转力和小幅侧向力，因此外形设计不仅要关注美观，还要让力的传递路径尽量沿主体轴线分布。掌心支撑区位于整体重心附近，能够降低手腕承担的弯矩；手指凹槽偏向操作端，使指尖靠近控制按钮或工具工作部位，提升动作响应速度。曲面下部的收敛段则为小指和无名指提供依托，避免手持设备前端过重时出现下坠感。

　　结构验证阶段，可将数模导入装配环境中检查手柄与内部骨架、电池仓、气管或连杆之间的干涉关系，重点关注上端收口处的壁厚变化以及底端凸缘与端盖的配合间隙。若用于带振动的工具，外表面可增加软胶包覆区，但基体曲面仍需保持连续，不应为了装饰纹路而破坏掌心贴合面。对于需要密封的手持设备，凸缘背面可预留密封圈槽，上端连接段则设计止口与限位台阶，使装配后的零件既能承受推拉载荷，又能维持外观曲面的完整流畅。整体造型兼顾了握持舒适性、装配限位和成型工艺性，适合作为手持类机械产品的人机交互部件进行结构参考与二次设计。
