工业物料承接盒注塑壳体结构

　　该壳体属于小型物料承接与暂存类部件，整体采用上开口、深腔、带底部承托边的盒体形式，常见于自动化装配线末端、分拣工位、检测设备出料口以及小型加工单元旁。它的作用不是承担高强度机械载荷，而是在零件滑落、机械手放料、输送带卸料或人工周转时提供一个可控的收集空间，避免细小工件直接散落、磕碰或混入其他工位。

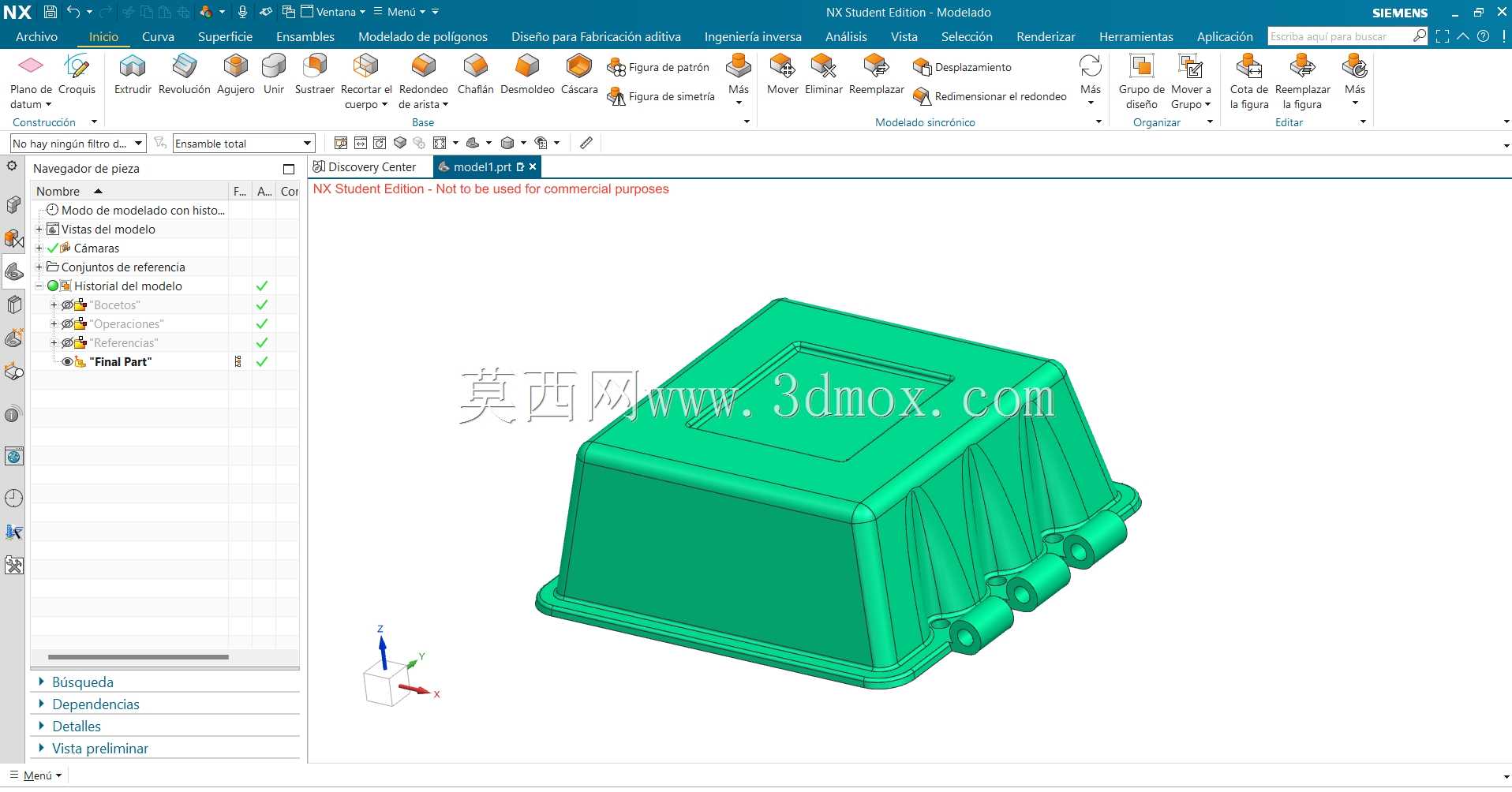

　　从结构形态看，盒体主体近似方形深腔，侧壁并非简单直壁，而是带有轻微拔模斜度，便于注塑成型后顺利脱模。腔口边缘做了加宽和加厚处理，形成连续的框形口沿，这一区域在取放、堆叠和受碰撞时能够分散应力，减少薄壁边缘开裂。底部外侧延伸出一圈承托边，使盒子放置在工作台、机架台面或定位槽内时具有更稳定的接触边界，而不是仅靠底平面单点支撑。

　　侧壁外表面布置有多条纵向加强筋，筋位从口沿附近向底部方向延伸，并与侧壁、底边过渡相连。对于塑料薄壁盒体而言，单纯增加壁厚会带来缩痕、冷却周期延长和材料浪费，而加强筋能够在控制壁厚的前提下提高侧壁抗弯能力。盒子在满载工件、受到侧向推动或被人工挪动时，这些筋位可以限制侧壁外鼓和扭曲，使口部保持较好的平面度。

　　模型一侧设置了三个并排的圆筒状连接耳，孔轴方向与盒体侧壁平行，属于典型的铰接或销轴安装结构。设计时可将该侧作为固定边，通过销轴、螺栓或快速销与支架连接，使盒体能够绕连接轴翻转；当需要倒出内部工件、清理残料或与下游容器对接时，不必整体搬离，只需绕耳孔旋转即可。连接耳与侧壁之间做了加厚过渡，避免铰接位置在反复翻转后出现应力发白或断裂。三个耳位同轴布置，有利于提高翻转支撑的稳定性，减少单侧受力造成的卡滞。

　　盒体顶面口沿内侧设有下沉式框形区域，该结构可作为盖子配合位、堆叠定位位或传感器识别边界。若工况需要防尘、防油雾或防止工件溅出，可在该位置配置平板盖；若多个盒子需要叠放，下层口沿与上层底部之间可通过该台阶形成限位，降低滑移风险。对于视觉检测工位，台阶边界也能让盒口轮廓更加明确，便于相机判断容器是否到位。

　　在安装边界方面，设计人员需要重点核对三组耳孔的同轴度、耳孔中心到底部承托面的高度以及盒体翻转半径。盒体绕侧耳旋转时，对侧口沿和底部外角会扫过一定空间，若后方布置有传感器、气管、线槽或其他机构，必须预留翻转间隙。竖直放置时，底部承托边决定了与台面的接触范围；若采用定位框安装，定位框内尺寸应略大于底边外轮廓，同时限制盒体横向窜动。若采用销轴固定，支架间距应与外侧耳位匹配，避免装配时强行拉拽导致耳座变形。

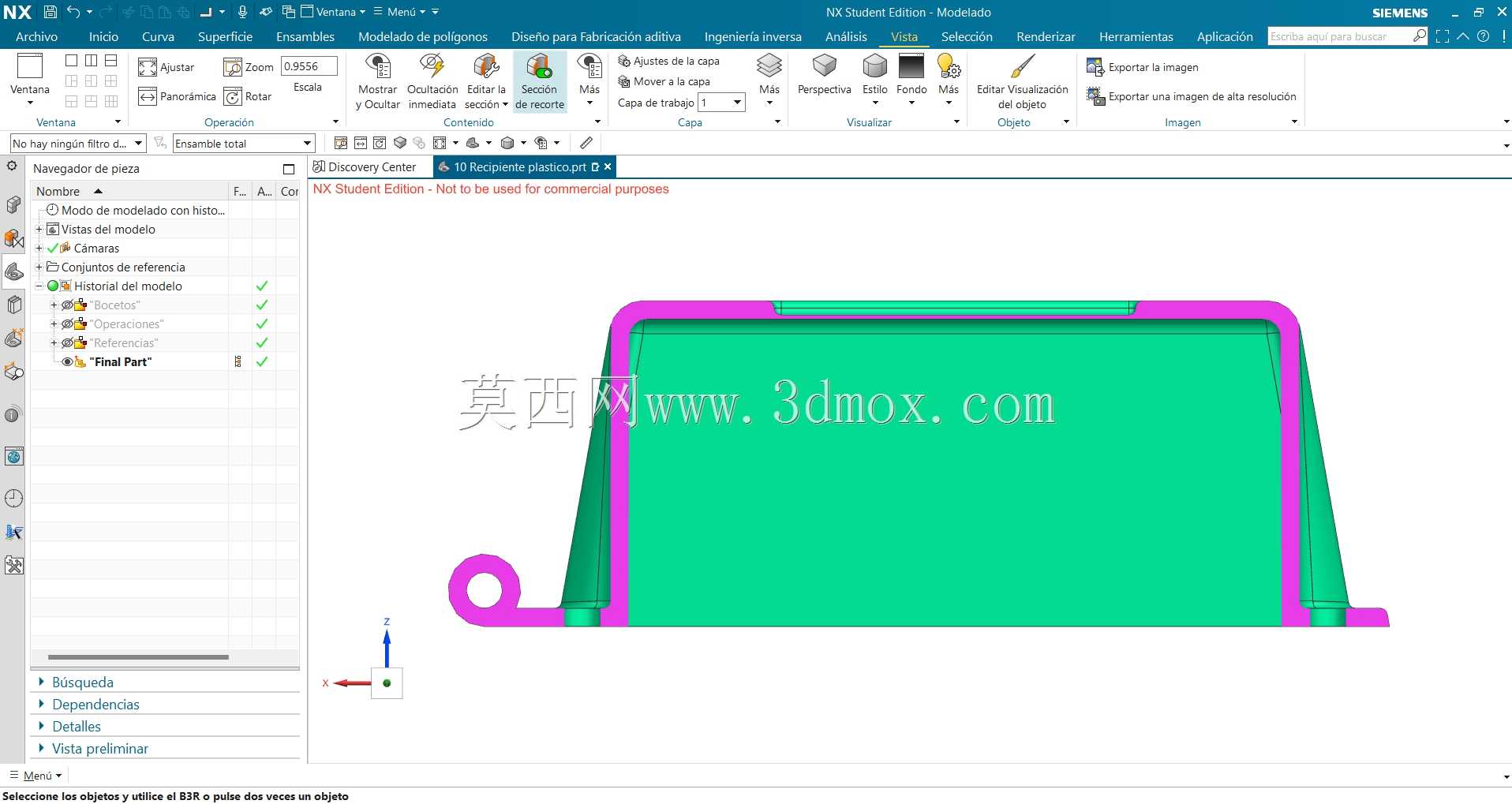

　　深腔结构在建模时需要特别注意内壁与外壁的对应关系。腔体内部应保持足够的净空，底部转角建议采用圆角过渡，既有利于塑料熔体流动，也能减少工件落入时的尖角撞击。外部加强筋不应直接造成对应内表面明显凸起，否则会减少有效容积，并可能刮伤表面质量要求较高的零件。筋位厚度通常应小于主壁厚度，以降低背面缩痕风险；筋与壁面交接处也应设置小圆角，避免应力集中。

　　在实际产线布局中，这类接收器往往位于设备与人工操作区之间。盒体开口朝向需要根据来料方向调整，若物料从斜槽滑入，口沿高度应低于出料口并保留跌落缓冲距离；若由机械手放料，则盒体中心应与机械手放料点重合，侧壁高度需保证工件在释放偏差范围内仍能落入腔内。对于金属小零件，盒底可配合软垫使用；对于塑料件或已加工表面，圆角内壁和光滑腔面有助于减少磕碰伤。

　　该结构的建模思路体现了塑料功能件的典型特征：以薄壁深腔获得容纳空间，以口沿和底边提高轮廓刚度，以侧耳实现翻转安装，以外部筋位控制变形，以台阶框形区域兼容盖合和堆叠。完成三维结构后，还应结合成型工艺检查拔模方向、壁厚均匀性、筋位布局和销轴装配间隙，使它既能满足收集物料的使用需求，也能在注塑生产和现场维护中保持稳定。
