手持防滑握持式塑料壳体结构造型

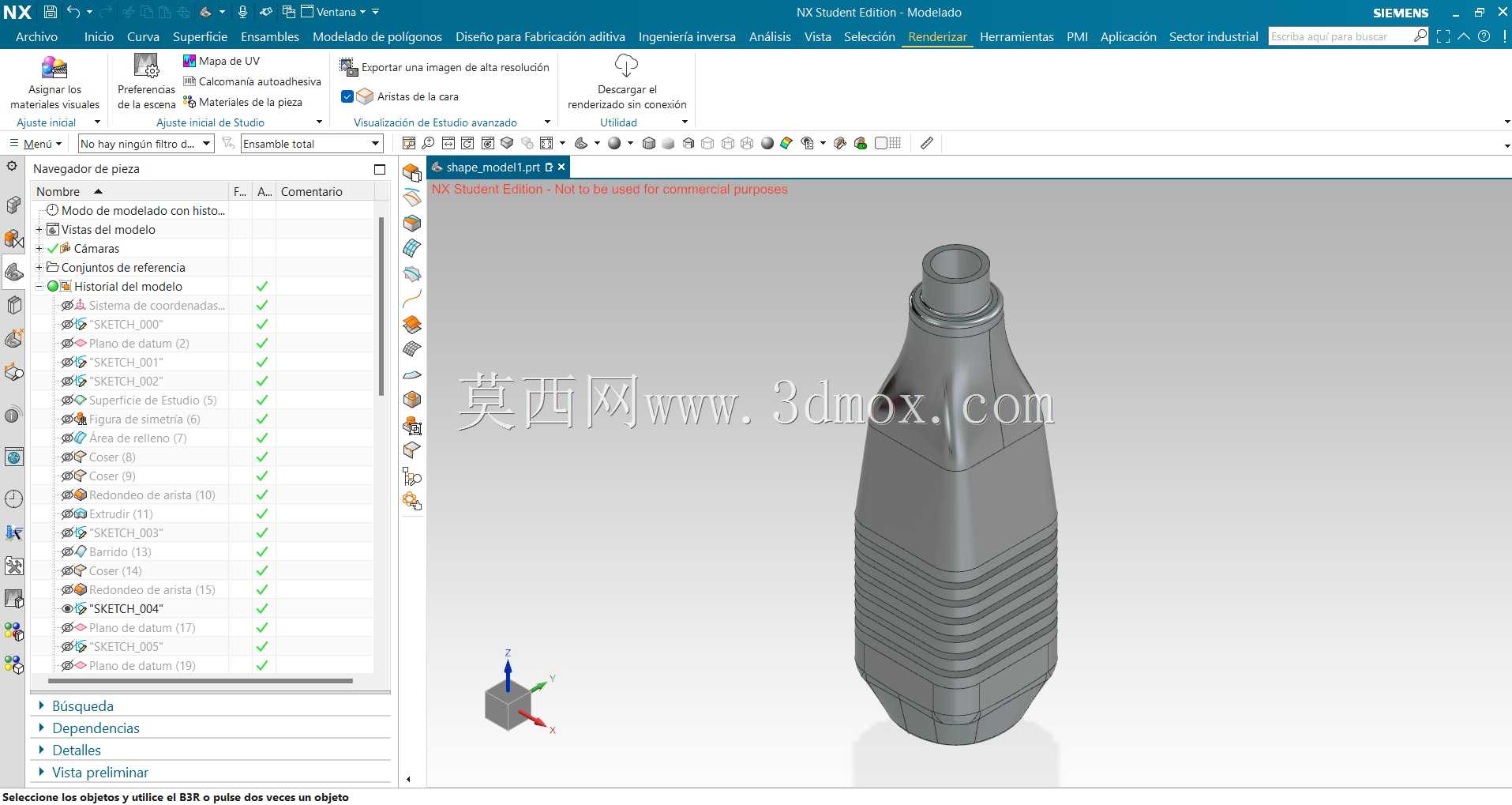

　　该结构件属于手持设备外部包覆壳体，整体采用细长立式回转加局部棱面的造型方式，主要面向需要长时间握持操作的小型工具、检测手柄、加注器具或便携式执行装置。壳体上段收窄形成颈部接口，可与喷嘴、阀杆、连接套、管路接头或内部功能模块进行装配；下段直径相对增大，并布置多道环向防滑筋，使手掌在施力旋转、推拉或携带时能够获得稳定摩擦面。

　　从实际使用场景看，这类壳体常见于车间维修、实验室操作、清洁加注、气动辅助工具以及小型手持设备中。操作者通常需要戴手套或在带有油污、水渍的环境下完成抓握，因此外轮廓不能只追求光滑外观，而要兼顾握持可靠性。模型下部的环向条纹并非单纯装饰，其凸起高度、间距和覆盖长度都影响手指贴合感；条纹过密会造成清洁困难，过疏则防滑效果不足，过深还会在注塑脱模时增加拉伤风险。

　　外形设计上，主体由多段不同锥度的曲面过渡构成。中部采用略带锥度的收腰形态，能够自然贴合掌心弧度；下部保留近似多边形的截面趋势，使壳体在桌面放置时不易滚动，也便于内部布置电池、管路、阀芯、线束或支撑筋。顶端小直径圆柱段设置台阶边界，可作为端盖、密封件或外接附件的轴向定位面。若用于流体类器具，该段还可承担出口导向作用，使内部通道与外部接头保持同轴。

　　安装边界方面，建模时需要重点控制上端接口外径、颈部过渡圆角、下端最大包络直径以及壳体总高。上端配合区应预留密封或压装空间，壁厚不宜突变；下端防滑区与主体曲面之间应设置平缓过渡，避免注塑成型时产生缩痕。壳体内部若需要容纳零件，应根据外部造型同步建立内腔拔模方向，保证开口端到封闭端具有一致脱模斜度。环向筋条外侧可采用小圆角处理，既提高握持舒适度，也能降低应力集中。

　　结构思路上，这种零件适合采用注塑工艺生产，外形曲面可通过旋转、放样、扫掠和阵列特征组合完成。防滑环筋宜沿轴向规律阵列，并在首尾两端做渐隐处理，使视觉重心集中在握持区。多边形侧面与回转曲面相交时，应检查相邻面的连续性，防止出现尖锐折边。若后期需要增加按钮、铭牌、观察窗或挂绳孔，可在平面化区域预留安装位，避免在高曲率曲面上开孔导致密封和模具结构复杂化。

　　从设备选型与结构校核角度看，该壳体并非承载大件，但它直接决定操作者的使用疲劳度和内部元件防护效果。设计时应结合手掌握持范围确定下段周长，依据内部模块尺寸反推壁厚，依据跌落和侧向挤压工况评估加强筋布置。颈部较细，承受弯折时更敏感，需在接口根部增加圆角或局部加厚；底部较粗，可承担放置冲击，但应避免端面完全平齐造成磨损集中。整体模型把外观曲面、握持纹理、接口台阶和内部装配空间统一在同一零件逻辑中，适合作为手持类产品外壳方案进行后续工程细化。
