工业线缆防护桥式工程拖链三维设计

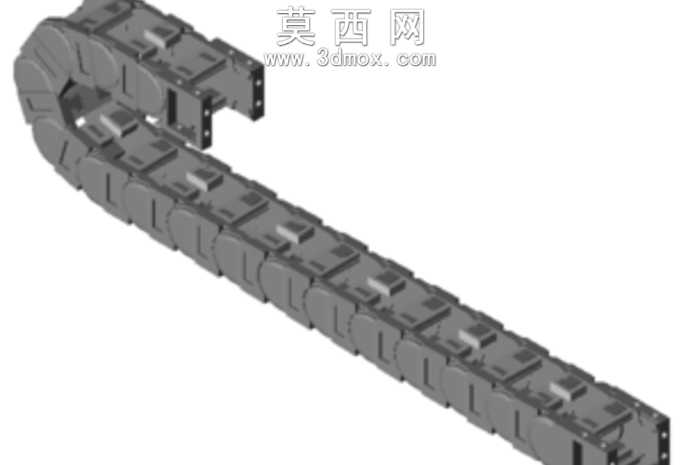

本拖链模型采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各链节单元的互换性与装配合理性，以单节链节为基础建模单元，先完成链节主体、连接销轴、限位卡扣等核心结构的特征绘制，通过拉伸、切除、圆角等基础建模命令构建单节的实体轮廓，对链节之间的铰接转动部位做了公差适配设计，预留合理的转动间隙避免运动干涉，再通过线性阵列命令完成多节链节的排布，同时模拟拖链的弯曲状态调整阵列后的链节角度，还原拖链实际使用时的弯曲形态，呈现出平直段与弯曲段衔接的自然状态。材质设定上，主体链节采用工程尼龙材质的视觉表现，通过调整材质的漫反射颜色、粗糙度参数模拟尼龙材质哑光、略带磨砂的质感，铰接销轴部位采用金属材质参数，添加轻微的反射效果区分不同部件的材质差异，整体渲染采用柔和的均匀布光，避免过强的明暗反差，清晰展现拖链的链节排布、连接结构与整体轮廓。结构设计上，该拖链为桥式可开启结构，每节链节均可独立打开，方便内部线缆、油管、气管的铺设与后期维护更换，链节两侧设置有限位结构，可控制拖链的最小弯曲半径，避免内部线缆因弯曲半径过小出现折损，同时限制拖链的侧向偏移量，保证拖链运行时的稳定性，链节之间的连接采用卡扣式销轴结构，无需额外紧固件即可完成装配，拆卸便捷，适配自动化设备、机床等设备的线缆防护需求，可对设备运行过程中往复移动的线缆、管路起到牵引与防护作用，降低线缆磨损、拉扯损坏的概率。设计过程中参考了常规工程拖链的通用尺寸规范，对链节的节距、内高、内宽等核心参数做了合理设定，保证模型结构符合实际工业应用的设计逻辑，整体模型结构完整，各部件之间的装配关系清晰，可直观展现拖链的组成结构与工作形态。
