索尼QX10镜头相机环形固定支架结构

　　该环形固定件面向外置镜头式相机的随身挂载与稳定承托需求，主要服务于户外拍摄、移动机位记录、便携影像附件改装等场景。设备在实际使用中承担相机本体与外部握持、支撑或穿戴载体之间的连接过渡作用，能够把镜头模组约束在确定的同轴位置上，避免手持时滑脱、偏转，也为后续加装三脚架、夹具、臂带或自定义承载平台提供统一的机械接口。

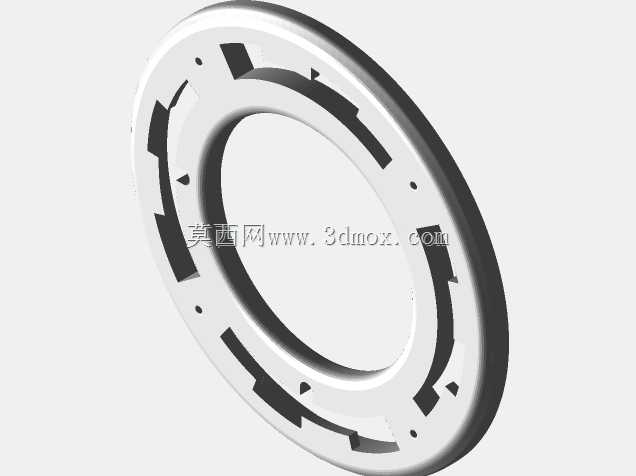

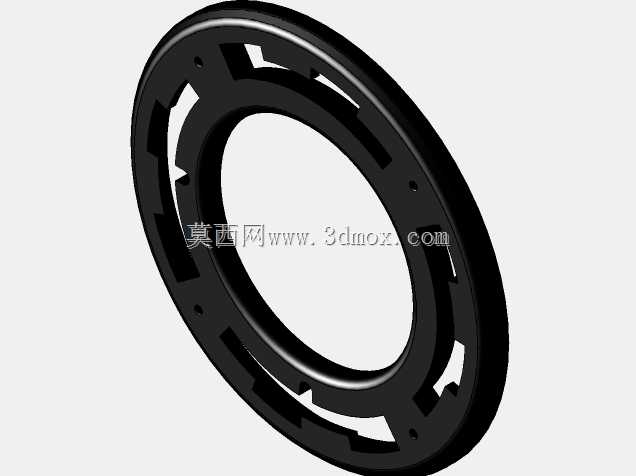

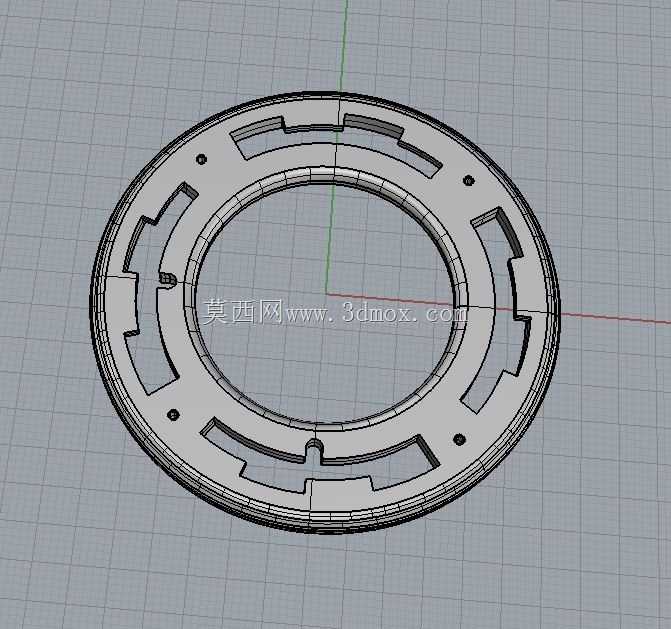

　　从结构功能上看，零件采用扁平圆环作为主体，中心大孔避开镜头光路与前端转动区域，保证相机拍摄、变焦及镜头伸缩动作不受干涉。环体周向布置多组卡扣式开口槽，槽位沿圆周交替分布，形成弹性卡接与周向限位的组合结构。安装时，支架可套入相机外圈对应台阶，依靠槽边侧壁承受径向约束；若干小孔分布在环面外侧，用于螺钉定位、销钉对位或与辅助压板连接，使装配件在受振动、倾斜和反复拆装后仍能保持相位一致。

　　设计思路上，该件没有采用整块封闭圆盘，而是在环带上切除多段弧形与矩形区域，这样既能降低材料占用和整体重量，也为相机外壳上的凸起、按键边缘、装配止口留出避让空间。槽口末端保留连续环筋，使受力路径仍然围绕中心闭合；外侧较宽的实体带提供安装孔位和夹持刚度，内侧较窄的唇边则负责贴合相机圆周。局部细小凸点和台阶可作为装配方向识别特征，防止操作者反向压入后造成卡爪偏载。

　　外形边界以同轴圆环为基础，轴向厚度较小，适合夹在相机本体与外接底座之间，不会明显增加镜头前端长度。外径需要覆盖相机外壳的承载环面，内径则必须大于镜头活动区域的最大轮廓；周向槽宽、槽深和相邻筋位宽度共同决定卡接松紧。若槽位过浅，支架在晃动中容易松脱；若槽位过深或筋宽过小，环体局部刚度下降，拧紧侧边固定件时可能产生椭圆变形。建模时应重点控制内外圆同轴度、各槽位的角度均分关系以及小孔中心圆直径，这些尺寸直接影响安装后的对中性。

　　在工程应用中，这类支架既可作为摄影附件的独立连接环，也可嵌入便携拍摄工装、移动检测记录装置或小型视觉设备的固定组件。环面预留孔位允许根据不同载体增加沉头螺钉、铆钉或胶接补强；卡扣槽则适合快速装拆，减少工具依赖。对于三维结构设计人员，绘制该类零件时应先建立相机外圈配合基准，再按圆周阵列生成槽与孔，随后检查卡爪变形量、镜头避让间隙和安装面平面度，使支架在轻量化、可制造性与固定可靠性之间取得平衡。
