双环铰接式机械连接构件结构设计

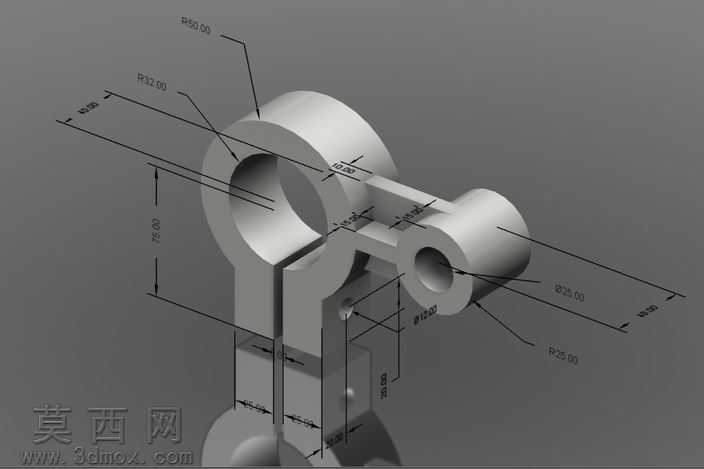

本作品为双环铰接式机械连接构件的三维建模成果，建模过程依托参数化三维设计环境完成，全程采用全约束草图驱动特征生成的逻辑，保障模型尺寸的精准可追溯性。建模初期先梳理构件的功能逻辑：该构件需要实现两个不同轴径部件的铰接联动，同时承担载荷传递作用，因此主体采用一大一小两个同轴度偏差严格控制的环形套筒作为核心功能结构，大套筒承担主要载荷承接，小套筒用于连接联动部件，两个套筒之间通过双肋板支撑结构实现刚性连接，肋板与套筒衔接处做圆弧过渡处理，避免应力集中问题。建模过程中首先绘制大套筒的截面草图，通过旋转特征生成大套筒基体，随后绘制小套筒的定位草图，保证两个套筒的中心距符合设计要求，同样通过旋转特征生成小套筒基体，之后绘制连接肋板的拉伸轮廓，通过两侧对称拉伸生成肋板结构，对所有棱边按照工程要求添加不同半径的圆角特征，其中套筒外棱边采用R50的大圆角过渡，肋板衔接处采用R12的小圆角平滑过渡，同时在大套筒侧壁开设窄缝结构，满足装配时的张紧调节需求。材质配置阶段为构件赋予哑光金属材质，模拟调质处理后的合金钢表面质感，调整材质的粗糙度、金属度参数，让渲染效果更贴近真实机加工零件的表面状态，渲染时采用柔和的侧方打光，清晰呈现构件的轮廓结构与尺寸标注对应的位置关系。结构设计上充分考虑机械加工的工艺可行性，所有特征均采用常规机加工可实现的结构，无倒扣、薄壁等难以加工的设计，各部位壁厚均匀，避免铸造或机加工过程中出现变形问题，尺寸标注完全覆盖零件的所有关键管控尺寸，包括各套筒的内外径、中心距、总高度、圆角半径、缝隙宽度等，可直接用于后续的工程图导出与生产加工参考。整个建模过程严格遵循机械设计的规范要求，每一处结构都对应实际的功能需求，没有冗余的装饰性特征，完全服务于构件的连接、铰接、载荷传递的核心功能，可作为机械传动、铰接机构设计的参考案例使用。
