喜力立式扎啤出酒柱吧台打酒装置

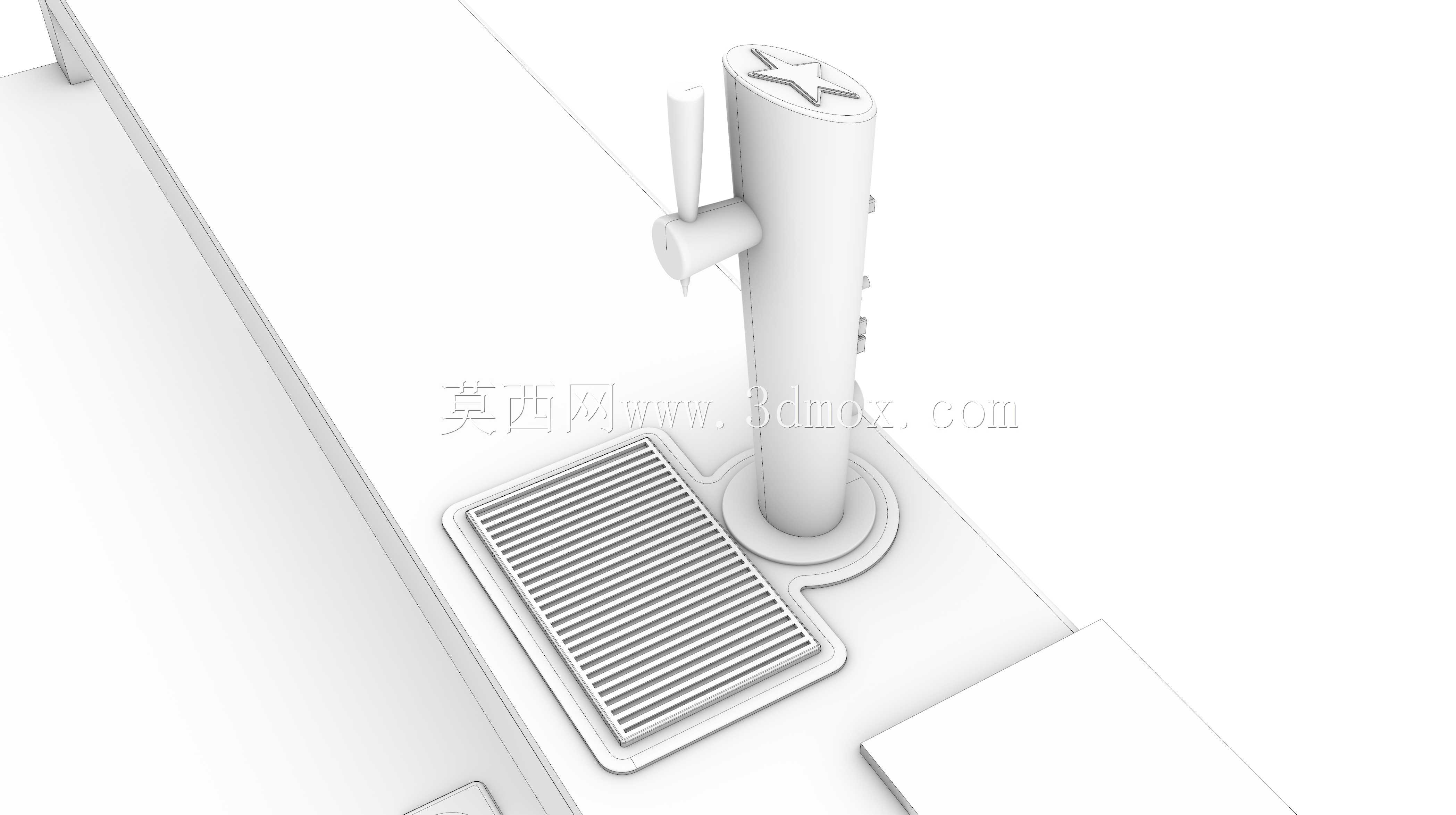

　　这套立式扎啤出酒柱主要面向酒吧、精酿餐吧、酒店自助餐饮区、啤酒主题门店以及商用吧台集成场景，承担桶装或管路供酒系统末端的定量出酒功能。设备整体由立柱主体、顶部操作手柄、侧置出酒弯管、底座固定法兰、台面接水盘以及吧台安装台面共同构成，建模时将吧台边界一并纳入，能够直观校核设备与台面开孔、管路走向、操作空间之间的配合关系。

　　从实际使用流程看，酒液通常由吧台下方的冷藏储酒桶或远程售酒系统经供酒管路输送至柱体内部，再通过柱内阀芯控制通断。操作人员扳动立柱上部的长手柄，阀芯开启后，酒液沿内部通道进入前端弯管，最终从出酒嘴注入杯内；手柄复位后阀芯关闭，停止出酒。柱体侧面的圆形旋钮可作为流量调节、辅助阀控或装饰固定结构使用，具体功能取决于内部阀组配置。出酒嘴下方布置带格栅的接水盘，洒落酒液和清洗残水通过格栅汇入盘体，避免污染吧台台面。

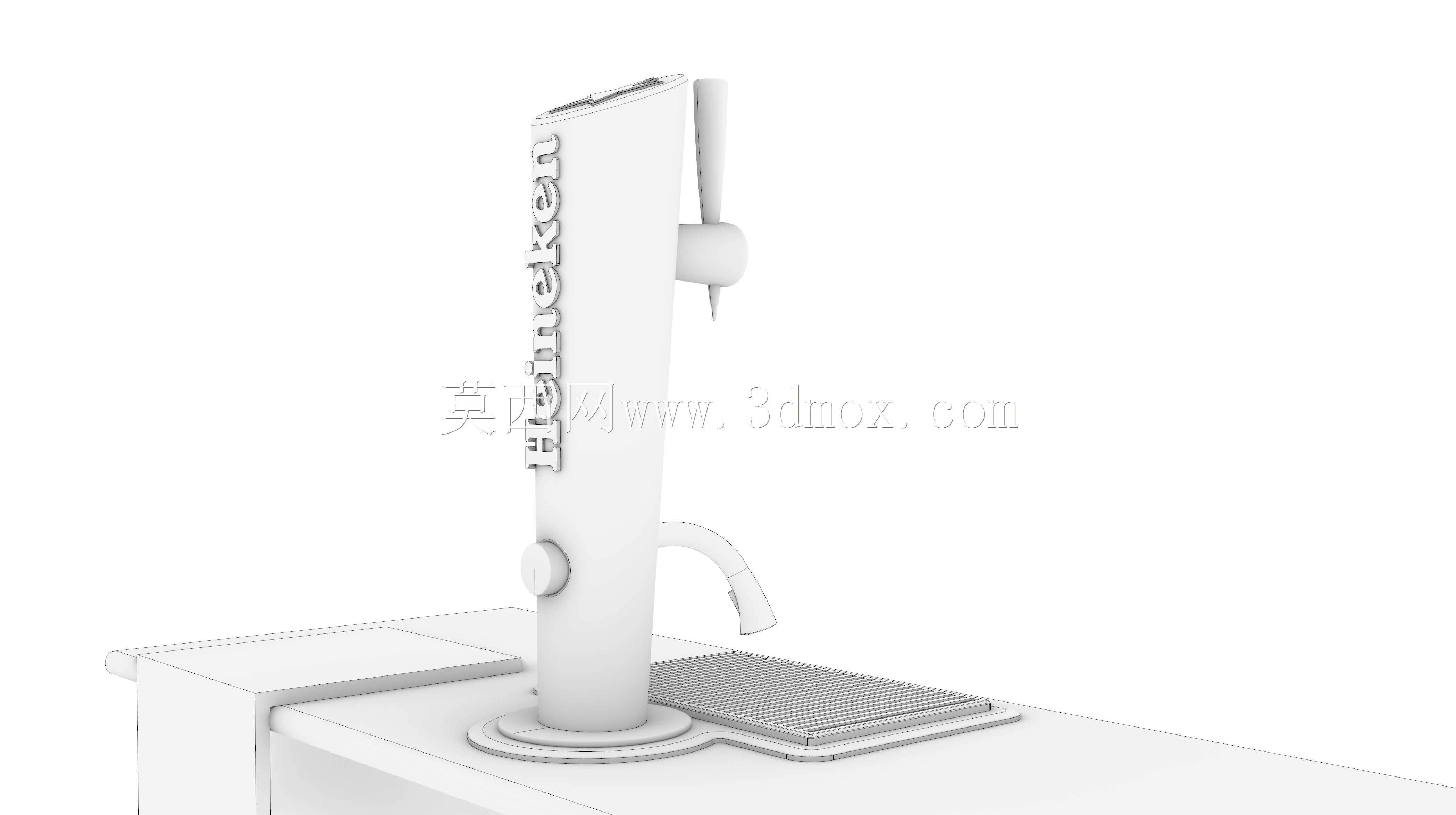

　　结构设计上，立柱采用高耸窄体造型，既能够在吧台上方形成醒目的品牌展示面，又尽量减少台面上的水平占地。柱身正面预留大面积品牌标识区域，适合浮雕或粘贴品牌字样；顶部略微收窄并设置操作手柄，使手部动作集中在柱体上端，符合站立调酒时的自然抬臂高度。出酒弯管从柱身中下部向前伸出，弯管末端朝下，杯子可直接置于接水盘格栅上方接酒，无需额外抬高杯体。底座采用圆盘式过渡结构，将立柱载荷分散到吧台台面，并通过下方紧固件与台面连接，这种形式在商用酒柱中较为常见，便于拆装维护和密封处理。

　　安装边界方面，建模需要重点关注吧台台面开孔位置、柱体底座直径、接水盘外形尺寸以及出酒嘴前方的杯具空间。立柱应靠近吧台前侧布置，但需保证底座与台面边缘留有足够支撑距离；接水盘宜位于出酒嘴正下方，其长宽范围应覆盖正常放杯和滴酒区域。台面下方需预留供酒管、冷却管路或清洗管路的走线空间，底座开孔不能与吧台加强筋、水槽或其他设备干涉。柱体高度决定了品牌可视范围和操作手柄位置，过高会增加管路长度并影响稳定性，过低则不利于 tall cup 接取和门店展示，因此在布局时应结合吧台高度、杯具高度和服务员操作姿态综合确定。

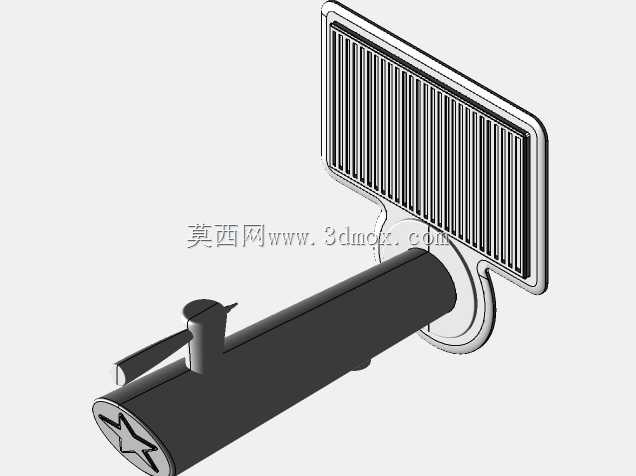

　　三维建模过程中，柱体可按薄壁外壳加内部阀腔的思路处理：外观面重点保证拔模斜度、圆角过渡和品牌字符的凸起关系；底座与柱身连接处需体现台阶、圆角和密封压紧面；手柄、转轴、弯管和出酒嘴应分别建立独立零件，以便后续表达装配关系和运动方向。接水盘格栅采用密集条状凸起，既能支撑杯底，也能让废液流入盘内，建模时需控制格栅间距，避免杯脚陷入或影响小容量杯放置。吧台台面作为安装基准，应保留厚度和开孔区域，用于检查法兰压紧、螺母锁紧以及管路下穿路径。

　　在功能细节上，这类出酒柱不仅是简单的阀门支架，还承担品牌展示、操作人机、酒液导向和台面清洁管理等多重作用。柱身需要便于擦拭，外表面应减少深沟槽和易积污结构；出酒嘴位置应便于更换密封圈和清洗管路；手柄操作方向要明确，避免服务员在繁忙时段误操作。接水盘与台面之间宜形成可拆配合，方便倾倒残液和日常清洗。若用于冷藏供酒系统，柱内管路还需考虑保温或冷凝水问题，防止夏季表面结露影响吧台使用。

　　对于结构设计人员而言，该模型的价值在于完整呈现了商用啤酒售卖终端的空间关系：上方是操作与品牌展示区，中部是酒液输出和杯具操作区，下方是台面固定与管路接口区。通过三维装配，可以检查手柄摆动是否碰撞柱体、弯管长度是否满足高杯接酒、接水盘是否对准滴液位置、底座是否覆盖台面开孔以及维修时工具是否具有操作空间。整体结构不复杂，但对人机尺度、安装边界和卫生清洁细节要求较高，适合作为餐饮吧台设备、酒头组件和商用售酒终端设计时的参考结构。
