汽车发动机用点火线圈三维结构设计

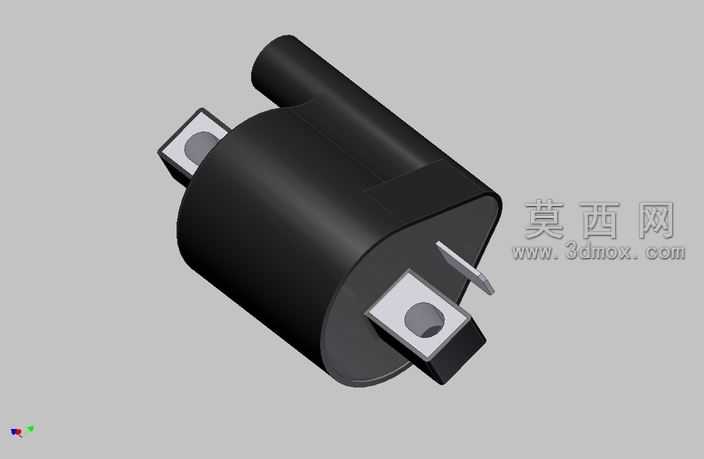

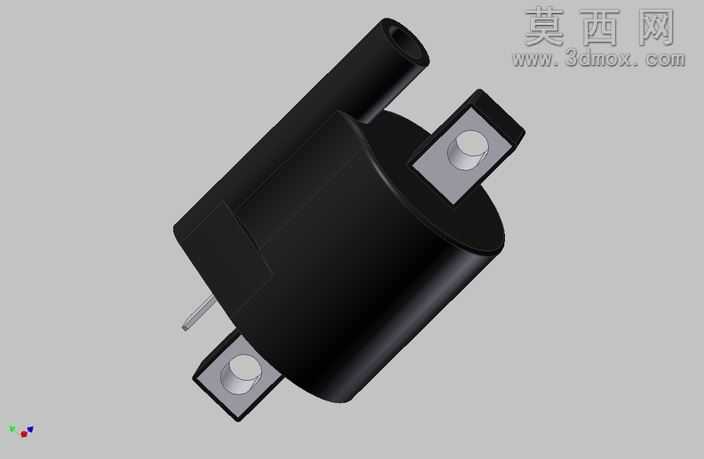

本作品为汽车发动机点火系统核心部件点火线圈的三维建模成果，建模过程依托Autodesk Inventor平台完成，整体采用自底向上的装配建模思路，先逐一构建各独立零件特征，再通过装配约束完成整体组合，确保各部件位置精度与实际工业产品的装配逻辑完全匹配。模型主体外壳部分采用拉伸、拔模、倒圆角等基础特征组合构建，还原了产品外壳的半圆柱加平直切面的异形轮廓，外壳表面做了哑光黑色塑胶材质的渲染处理，材质参数调整为低反光度、高粗糙度的哑光质感，还原了实际点火线圈外壳的绝缘塑胶材质特性。模型的两个接线端子采用独立零件建模，端子的金属插片部分做了金属银灰色材质设置，调整了适当的反光度与金属度参数，还原了镀锌导电端子的金属质感，端子上的安装固定孔位尺寸严格按照行业通用标准设置，孔位边缘做了倒角处理，避免实际生产中的锐边问题。模型顶部的高压输出接头采用圆柱拉伸加端部收口特征构建，还原了高压接线柱的凸起结构，接头部分的材质与外壳保持一致，为绝缘塑胶材质。建模过程中对产品的内部结构做了合理的简化处理，在保证外部装配尺寸完全准确的前提下，省略了内部绕组的复杂绕线细节，既保证了模型用于装配干涉检查、外观展示的实用性，也控制了模型的整体文件大小，提升了模型的加载与编辑效率。渲染阶段采用了工作室均匀布光方案，通过三个不同角度的面光源打光，避免模型表面出现过强的反光与死黑阴影，清晰展现了产品各部分的轮廓特征与材质差异，模型的视角设置为斜45度等轴测视角，能够同时展现产品的主体外壳、两个低压接线端子、顶部高压输出接头的全部结构特征，方便使用者快速理解产品的整体外形与接口位置。整个模型的尺寸比例严格参照市面量产的干式点火线圈实物测绘比例设置，各部分的壁厚、安装位间距、端子伸出长度都符合实际产品的尺寸规范，可用于汽车点火系统的装配教学、产品结构展示、维修培训演示等多个场景，模型的特征树保留了完整的建模步骤，方便使用者根据需求对模型进行参数化修改，调整尺寸适配不同车型的点火线圈设计需求。
