四叶船用推进螺旋桨结构造型

项目分类:通用机械零部件 发布时间:2024-05-14 ID:750670
  • 四叶船用推进螺旋桨结构造型

  四叶推进螺旋桨多用于小型水面艇、水下航行器以及低速重载推进场景,核心作用是把传动轴输出的旋转扭矩转化为轴向推力,推动载体在水中前进或后退。与常见三叶桨相比,四叶构型在相同直径下盘面面积更大,单叶载荷更低,运转时叶背空化起始更晚,振动和噪声表现更平稳,适合对隐蔽性、乘坐舒适性或长时间巡航效率有要求的小型船舶与潜航设备。

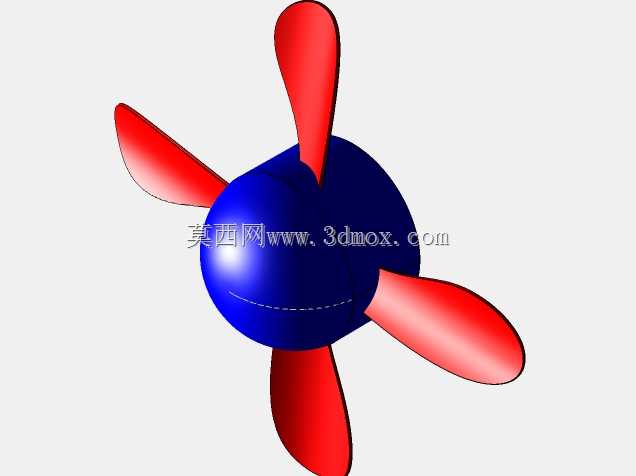

  整套造型由中心导流轮毂和四片均匀分布的桨叶组成。轮毂采用饱满的回转体外形,前端做圆滑收束,后端与桨叶根部平顺融合,既减少桨前水流阻滞,也避免叶根处出现突兀台阶造成局部低压区。桨叶沿周向按90度间隔布置,叶根宽厚、向叶梢逐渐减薄,叶片轮廓从根部向外舒展,导边和随边均保持连续曲面过渡。叶切面沿径向采用变螺距分布思路:靠近轮毂区域水流线速度较低,叶切面角相对较大;向外缘方向线速度升高,螺距角逐步减小,使不同半径处的水流攻角维持在合理区间,兼顾推力输出与运转效率。

  建模时先确定桨轴中心线和轮毂最大外径,再以径向剖面控制叶型。每片桨叶通过多个半径位置的切面曲线搭建骨架,利用曲面放样形成叶背与叶面,叶梢处做圆滑封边,根部与轮毂进行布尔合并并修整过渡圆角。四片叶片采用圆周阵列生成,保证相邻叶片夹角一致、质心相对轴线对称,从结构上降低旋转不平衡量。轮毂内部需要预留与传动轴配合的安装孔、键槽或锁紧端面,实际设计中还要根据轴系直径确定毂径比;毂径过小会削弱轴系连接强度,过大则增加附体阻力并干扰入流。

  外形尺寸方面,螺旋桨直径是选型首要边界,直接决定推力上限和安装空间。布置时需保证叶梢与船底板、舵板或导流罩之间留有足够间隙,过小的叶梢间隙会引起脉动压力增大,甚至在浅水、杂物吸入工况下发生碰擦。桨叶后缘与舵叶之间也要留出维修和拆装距离,便于轴系对中。对于艇尾敞开安装方式,螺旋桨入水深度应满足航行姿态变化时仍能充分浸没,减少吸气现象;若配置导管或导流罩,则桨叶外径与导管内壁形成均匀环形间隙,可提升重载推力并保护叶尖。

  从功能特性看,四叶桨的优势在于推力分布更均匀,叶片通过船尾伴流场时产生的压力脉冲更小,适合轴转速不高、排水量相对较大的载体。叶片数增加后,同等推力下单叶负荷下降,叶切面不容易进入严重空化区,因此在嘈杂港口、近岸巡航以及水下观测设备中更有利于降低噪声。但叶片数增多也会带来一定摩擦阻力,设计时不能单纯追求叶片数量,而要结合航速、主机转速、减速比和船型阻力曲线综合匹配。

  结构细节上,桨叶根部承受最大弯矩和离心力,圆角过渡必须连续,避免应力集中在叶根与轮毂交接处。叶面受压侧承担主要推水作用,曲面应保持光顺;叶背为吸力侧,对空化敏感,曲率变化不能出现局部凹陷或折痕。导边入水状态直接影响噪声和剥蚀风险,通常保持圆润而连续;随边则可根据加工工艺控制厚度,保证尾流收缩稳定。若用于金属铸造,叶片厚度还要兼顾铸造充型和后续打磨;若采用复合材料或数控加工,则可在叶根强度校核基础上进一步优化叶厚分布。

  安装边界还需考虑旋向与轴系匹配。该四叶构型可按正车方向定义叶面,镜像后得到相反旋向,用于双桨船左右对称布置。双桨布置时,两侧螺旋桨旋转方向通常相反,以抵消部分横倾力矩并改善操纵性。与舵系配合时,桨后水流速度较高,舵叶位于尾流中可获得更好的转向力矩;若用于水下航行器,螺旋桨后方还可能布置整流帽或定子,以回收尾流旋转能量。

  在三维结构评审中,需要重点检查叶片曲面的光顺性、阵列后的对称性、轮毂与轴系的配合长度,以及桨叶在最大直径处的包络空间。对于工程应用而言,螺旋桨不是孤立零件,它与船体线型、轴支架、舵叶、密封装置和动力源共同构成推进系统。模型中清晰表达桨叶空间姿态、轮毂回转体和安装中心,有助于后续进行干涉检查、流场分析、加工毛坯估算以及装配工装设计。整体造型保留了船用推进器的典型几何特征,曲面连续、结构紧凑,能够作为小型船舶推进系统设计、水下动力方案验证和机械结构教学演示的基础数字样件。
