HTC M7手机可打印防护外壳结构设计

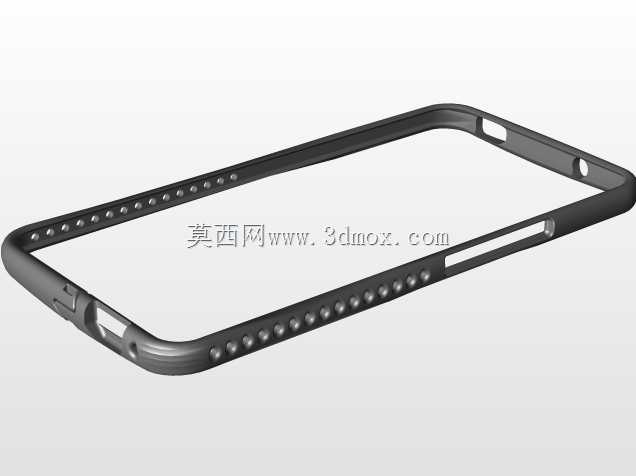

　　这套可打印外壳围绕HTC M7整机的外轮廓做全包式防护设计，建模时先以真机实测的长宽厚为基准，把机身正面屏幕边缘、底部充电接口、侧边按键、背部摄像头与扬声器开孔的位置逐一对应，避免打印完成后出现装不上、孔位错位的问题。日常使用场景里，这类外壳主要承担防刮、缓冲磕碰的作用，手机放在桌面、口袋或者工装包中时，外壳的边框高出屏幕与后盖一小段距离，手机平放在台面时接触面先落在壳身边缘，不会直接磨到屏幕玻璃或者后盖涂层。

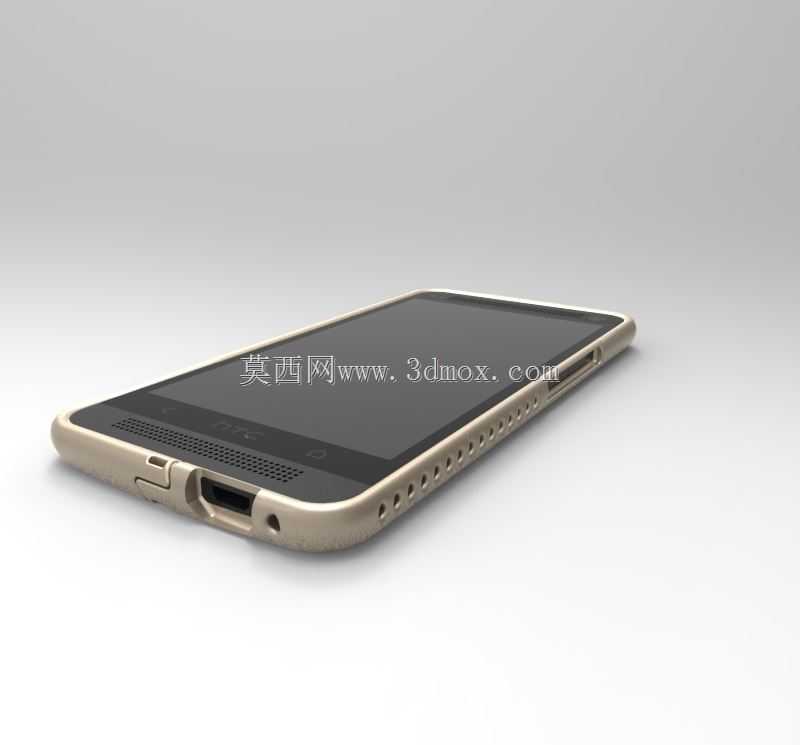

　　结构设计上没有采用全封闭包裹的思路，而是在底部、侧边对应接口的位置预留了完整避让空间：底部Micro USB充电口、麦克风开孔、扬声器出声孔全部做了通槽处理，插充电线时不需要拆壳，侧边的音量键与电源键位置要么做镂空露出原机按键，要么在壳身上做一体成型的凸起按键位，按压行程和原机按键保持一致，不会出现按不动或者误触的情况。边框内侧预留了均匀的装配间隙，考虑到FDM打印耗材冷却后会有轻微收缩，建模时内壁和机身之间留出了零点几毫米的余量，既不会松垮晃动，也不会因为尺寸过紧把机身撑得难以装入。

　　固定方式采用C形钢带或者薄金属弹片作为嵌件，打印到边框对应位置时把金属件预埋进去，利用金属的弹性让壳身的开口处具备夹紧力，纯塑料外壳反复拆装后卡扣容易疲劳断裂，加入金属嵌件之后开合的寿命会明显提升，同时外壳整体还是以塑料作为主体，不会遮挡手机信号，也不会额外增加太多重量。外壳的边角位置做了加厚的圆弧过渡，跌落冲击时应力会沿着圆弧分散，不会在直角位置出现应力集中导致壳身开裂，外表面可以根据打印耗材的不同选择哑光或者光滑质感，壁厚控制在既能提供足够防护强度，又不会让整机显得过于厚重的范围。

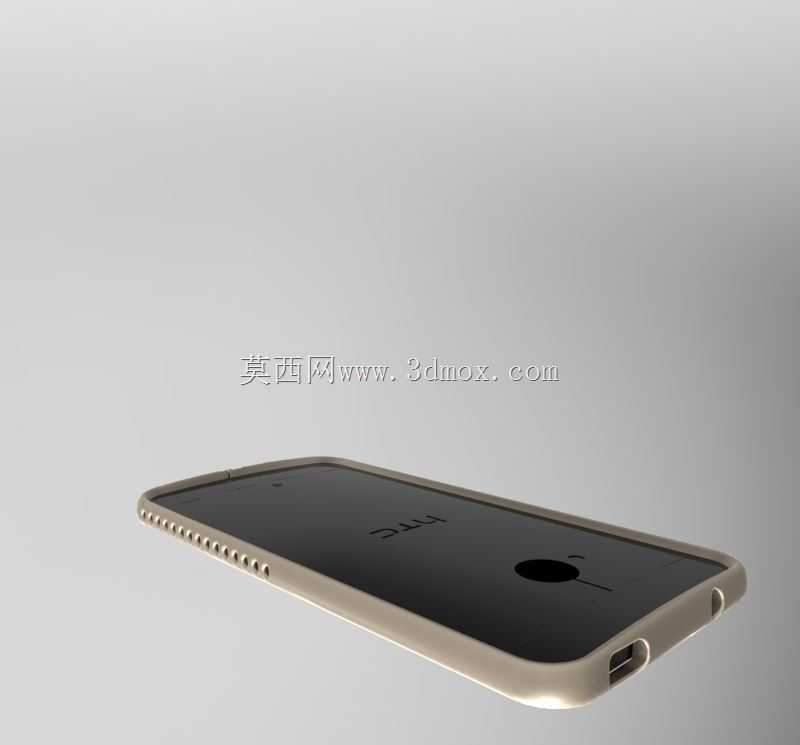

　　安装边界方面，整套外壳的外形尺寸比真机外轮廓大出一个壁厚加高边框的距离，装配之后手机的总厚度、总宽度小幅增加，不会影响车载支架、桌面充电底座的适配，所有开孔的边缘都做了倒角处理，打印完成后不需要大量打磨就不会划手，出声孔位置的镂空阵列和原机扬声器孔位对齐，不会遮挡声音传播路径，摄像头开孔的尺寸略大于镜头模组，避免拍照时出现暗角。建模过程中把壳身的分型面设在机身侧中线位置，打印时可以平躺放置减少支撑用量，支撑拆除之后的接触面经过简单打磨就能得到平整的装配面，内壁还可以根据需求加装缓冲泡棉的预留槽，进一步提升跌落时的吸震效果，整体结构兼顾了打印可行性、装配便利性和日常防护的实际使用需求。
