立式圆柱卷纸金属收纳支架结构

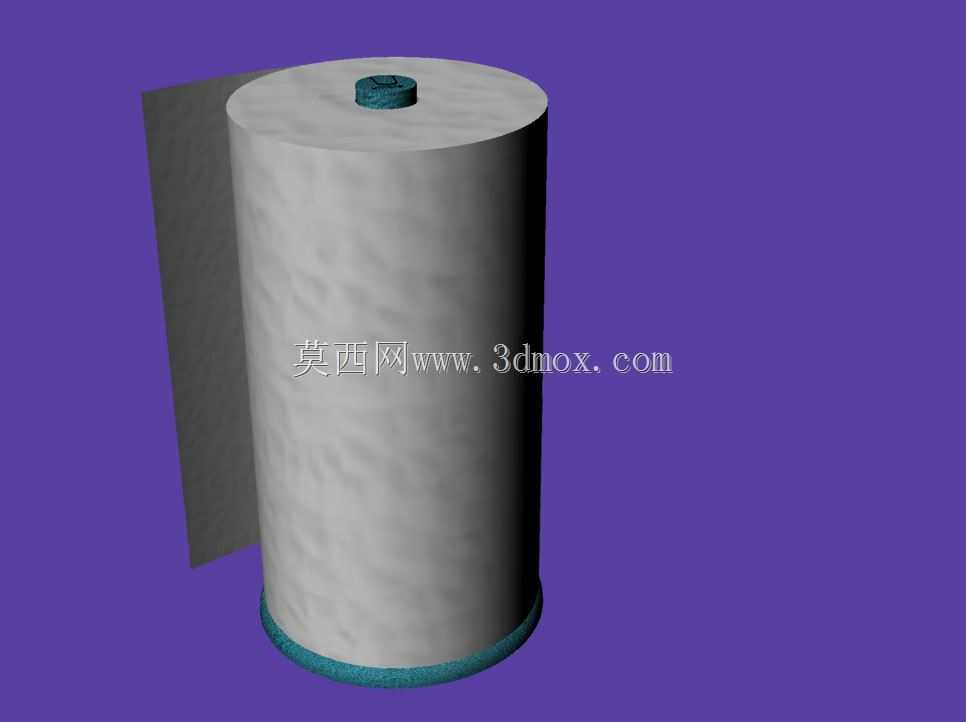

　　这套立式圆柱卷纸收纳支架面向桌面、卫浴台面、餐饮备餐区以及小型工装工位旁的清洁用纸取用场景，结构形式没有采用常见的塑料卡扣或复杂翻盖方案，而是以稳定的圆柱卷筒容纳空间为核心，配合侧向出纸通道完成卷纸支撑、限位和连续抽拉。实际使用时，整卷卷筒纸竖直放入主体区域，纸头从侧面预留的窄缝引出，抽纸过程中卷筒绕中心轴线转动，支架底部承担径向支撑，顶部小件限制纸卷上跳，避免快速抽拉时整卷被带出。

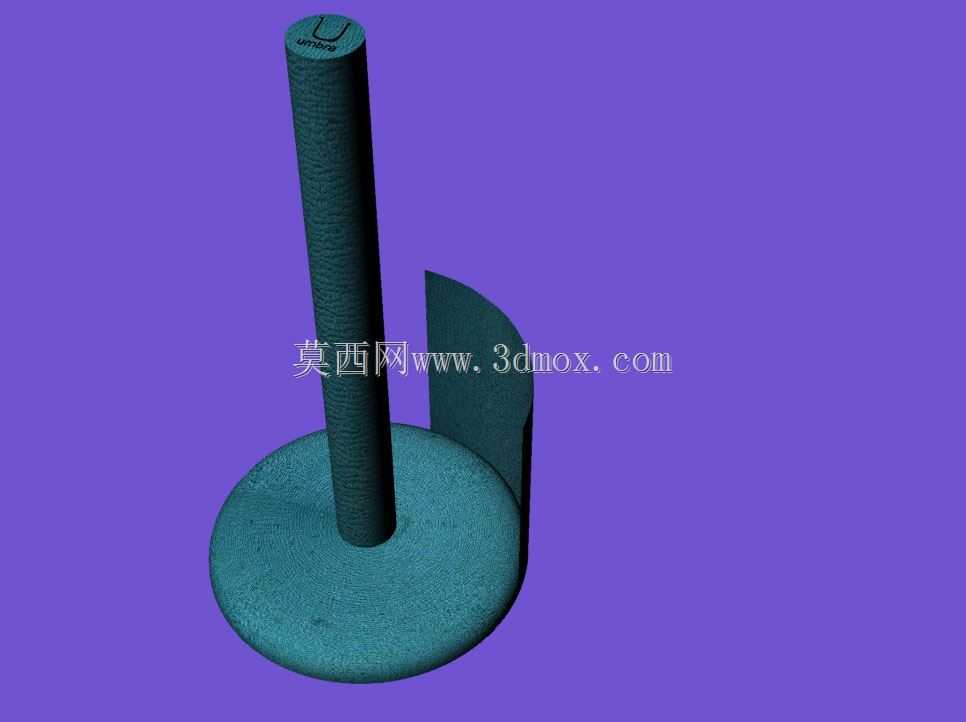

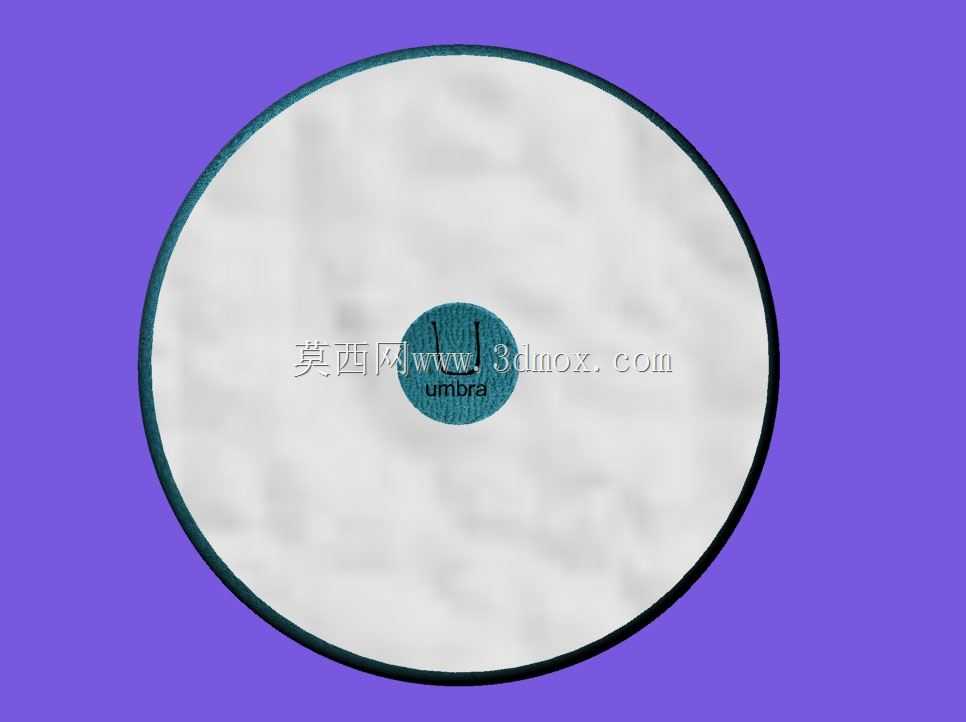

　　从结构布置看，主体采用近似圆筒的容纳形态，外径边界需要大于常用卷纸的最大卷径，内壁与纸卷之间保留少量间隙，防止纸卷受潮膨胀或卷径公差偏大后出现卡滞。底部设置一圈环形承托边，承托边既承担纸卷重量，也能把接触应力分散到较大面积上，减少薄金属板局部压陷。顶部中心位置布置短轴式限位件，纸卷上端的纸筒孔可与该位置形成粗略对中；它并不要求精密轴承配合，更多是在抽纸拉力偏置时抑制纸卷倾斜。侧向挡板与出纸缝隙是该结构的功能重点，缝隙高度要兼顾纸张通过性和防散纸能力：过宽会使纸卷在运输或搬动时脱出，过窄则容易在双层压花纸、加厚擦手纸通过时产生阻力。

　　设计思路上，这种支架适合用薄板折弯、卷圆和局部焊接或螺钉连接实现。圆筒侧壁可由金属板卷制后形成竖直接缝，接缝位置宜背离主要出纸方向，避免刮纸；底部环边通过翻边或折边提高刚度，使较薄板材也能获得足够的支承能力。侧向导纸板不需要完全包裹纸卷，只需覆盖纸卷外侧的一部分弧面，在纸头抽出时形成摩擦和导向，让纸张沿近似切线方向离开卷筒。若用于厨房或车间洗手区，金属边缘必须做圆角、卷边或去毛刺处理，尤其是出纸口两侧，不能留下锐边，以免切断纸面或划伤操作人员。

　　外形尺寸的确定应围绕标准卷纸 envelope 展开，而不是单纯按外观比例建模。高度方向要保证纸卷放入后上端仍有少量操作空间，便于更换纸卷；径向方向则要控制支架外径与台面占用面积，使它在餐桌、茶水间台面或设备旁小平台上不会过度挤占操作位。安装边界主要落在底平面，底部需要形成稳定的三点或环形接触，台面轻微不平时也不应晃动。若后续改为壁挂方案，可在背部增加安装板并把受力点上移，但现有立式结构更强调随手放置和移动清洁，底部轮廓应避免突出尖角，降低磕碰风险。

　　建模时需要重点处理几个工程细节：其一，圆筒与底环的连接位置要反映真实折弯或焊接关系，不能只做视觉相交；其二，顶部中心限位件的直径应小于纸筒内孔，并设置导入倒角，方便用户盲装对位；其三，侧向出纸缝要与纸卷切线方向一致，缝隙边缘增加小圆角，使纸张在连续抽拉时受力平顺；其四，底部承托面不宜做成完全封闭的大平面，保留适度开放区域有利于清洁积水和纸屑。对于结构设计人员来说，这类产品虽然不属于高速重载设备，但纸卷公差、纸张摩擦、板材回弹和台面接触稳定性都会直接影响使用体验。通过三维模型校核纸卷最大外径、最小内孔、出纸高度、侧板包角和底部支撑范围，可以在开样前把卡纸、脱卷、晃动和边缘割手等问题提前暴露出来。
