嘉丁拿软管卷盘G3/4外螺纹维修接头

　　园林灌溉系统里，软管卷盘长期暴露在户外，接头部位既要承受拖拽弯折，又要反复对接水龙头、喷灌枪和分水器，属于最容易出现滑牙、开裂和密封失效的位置。这个维修接头针对软管卷盘出水口的连接失效问题设计，核心是把卷盘侧的安装接口与标准G3/4外螺纹供水接口整合在一个回转体零件上，使损坏的原厂连接部位可以被替换，而不必整台更换卷盘壳体。

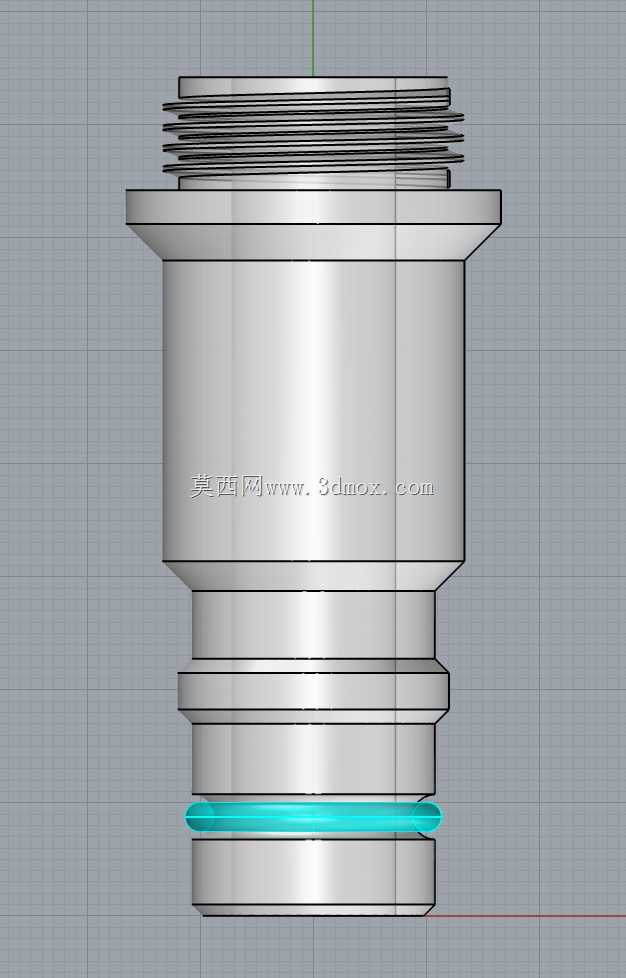

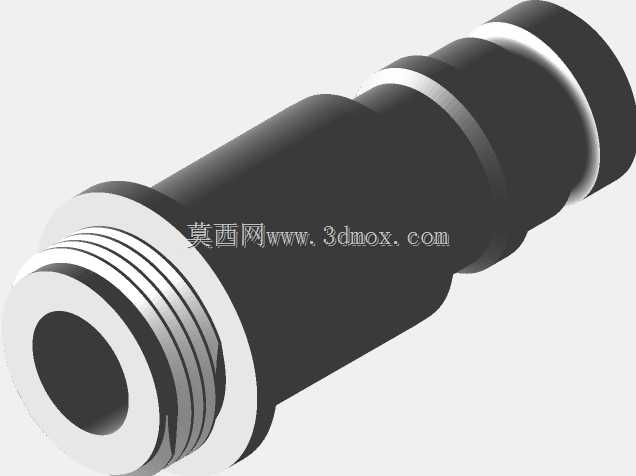

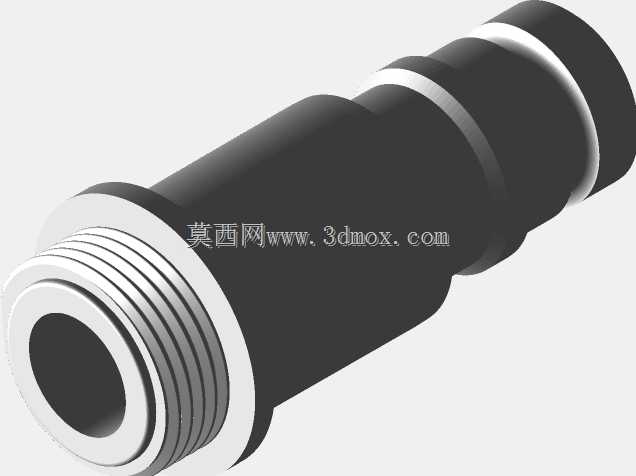

　　从结构上看，零件上部布置连续外螺纹，螺纹规格对应G3/4，公称口径约26.5mm，用于接入常见园艺供水螺纹端。螺纹下方设置一圈径向凸出的限位法兰，装配时可作为轴向贴合面，限制接头旋入或压入后的位置，也能在拧紧过程中提供明确的受力边界。法兰上方的螺纹段保留足够牙数，避免只靠少数几牙承载而导致密封不稳；法兰下方则过渡为阶梯圆柱段，用于进入卷盘壳体或原有连接座。

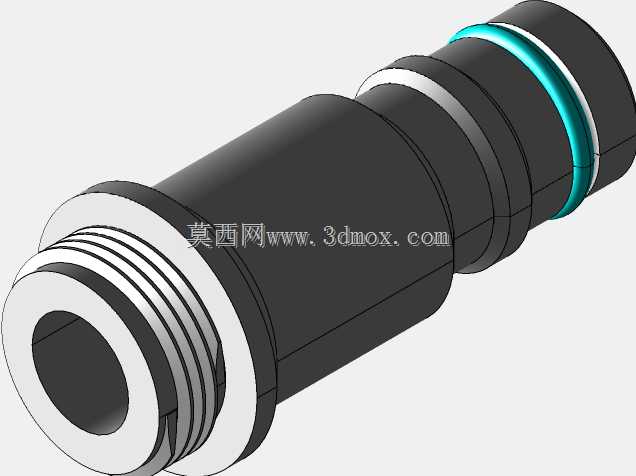

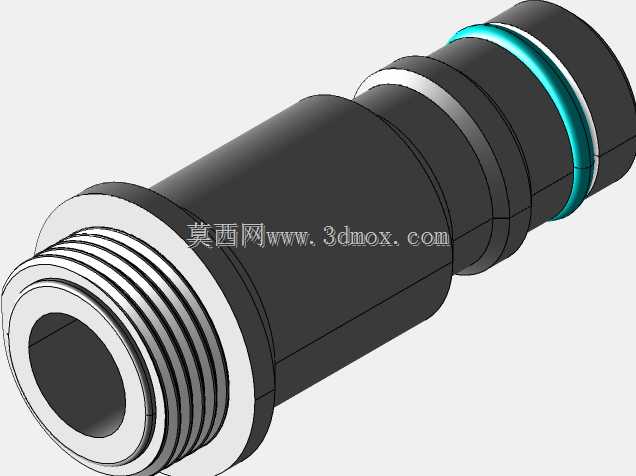

　　下部结构没有采用复杂异形轮廓，而是以多段同轴圆柱和环形槽组成。靠近中间的大直径筒体承担主要结构强度，能够抵消软管充水时的轴向拉力；下段较细的圆柱区域用于配合卷盘内部水路或原有插接位置。模型中可以看到一道明显的环形槽，槽位用于放置弹性密封圈，密封圈在装配后被压在接头与配合件之间，形成径向或端面密封。这样的布置比单纯依靠螺纹生料带密封更适合频繁拆装场景，也能减少因塑料件螺纹微变形带来的渗漏。

　　设计思路上，该零件并不是简单复制一个标准管接头，而是围绕维修替换场景重新确定边界。卷盘内部空间有限，接头外径不能无限制加大，否则会与壳体、摇柄或卷绕中的软管干涉；同时，通水截面又不能过度收缩，否则在高压水枪或快速取水时会形成明显节流。模型中的阶梯过渡尽量保持壁厚均匀，外轮廓在密封槽、法兰和螺纹根部做了连续变化，可降低塑料成型或金属加工时的应力集中。

　　实际安装时，上部G3/4外螺纹端朝向外部供水链路，可与内螺纹水龙头接头、软管快速接头或止回阀类配件连接；下部通过圆柱配合面、密封圈和卷盘原有固定结构完成定位。限位法兰的外径大于上部螺纹大径，装配后能够把压紧力传递到壳体端面，防止接头在软管拉扯时继续旋入或松脱。下部环形槽的位置需要与配合孔的密封面对齐，槽边圆角不宜过锐，否则密封圈在推入过程中容易被剪切。

　　使用场景主要集中在家庭庭院浇灌、阳台自动滴灌、小型绿地养护以及移动式软管卷盘维护。设备工作时，水流从卷盘内管路进入维修接头，再经G3/4螺纹端输送到外部软管。接头需要承受的不只是静压，还包括阀门快速关闭产生的水锤、软管被拖动时的侧向弯矩，以及冬季残水冻结带来的膨胀风险。因此，外形上在螺纹根部和法兰交接处保留了较厚材料，下段密封槽附近则通过槽深控制弹性压缩量，既保证密封，又避免O形圈因过度压缩而永久变形。

　　建模时，回转主体可通过车削轮廓生成，再对上部螺纹进行螺旋切除或按标准管螺纹牙型建立。法兰面需要保证与轴线垂直，否则外部接头拧紧后会出现偏载；下部各圆柱段应保持同轴，方便密封圈均匀贴合。密封槽宽度、槽底直径和槽口倒角要结合所选密封圈尺寸校核，通常要让密封圈在自由状态下略高于槽面，装配后形成稳定压缩。螺纹段端部可设置小倒角，便于外部接头对扣，也能减少首牙碰伤。

　　从维护角度看，这种接头把易损的螺纹连接部分从卷盘总成中独立出来，损坏后只需拆出该件并更换密封件，维修路径更短。结构没有侧向支管和活动卡扣，整体受力路径清晰：水压产生的轴向力由螺纹和法兰承担，泄漏控制由密封圈完成，外部拖拽载荷通过大直径筒体和限位台阶传递。对于需要复刻或二次改造的人来说，重点应核对卷盘侧配合孔直径、密封槽位置、法兰贴合面到下端的距离，以及G3/4外螺纹旋入长度，这些边界直接决定替换后能否同时满足通水、密封和装配空间要求。
