工业传动用张紧调节张力辊结构设计

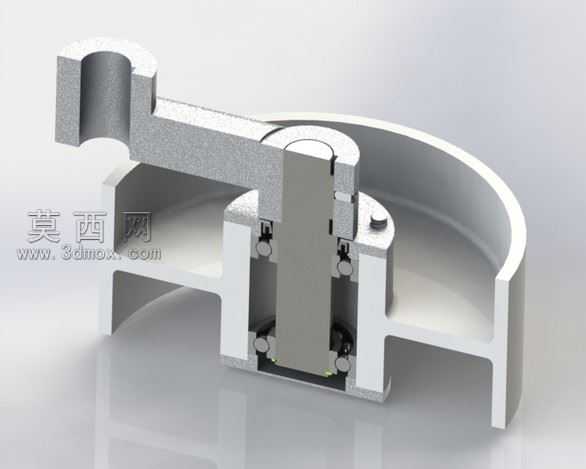

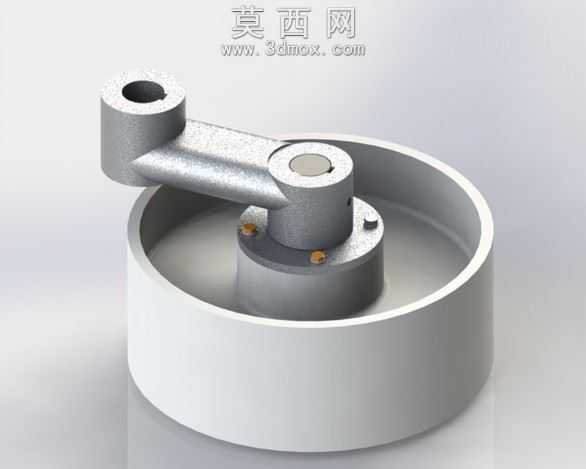

本张力辊三维模型采用参数化建模方式完成整体结构搭建，建模过程中先对核心功能部件进行拆分规划，依次完成辊体主体、摆臂支架、中心转轴、定位销、调节限位结构的独立建模，再通过装配约束完成整体组合，确保各部件的配合公差符合机械设计的常规装配要求。模型的辊体部分采用薄壁圆筒结构设计，在保证辊面支撑强度的前提下合理控制整体重量，辊体内腔预留了转轴安装的同轴定位台阶，可保障辊体转动时的同轴度，避免运转过程中出现偏摆抖动的问题。摆臂支架采用一体化弯折成型的结构设计，一端设置与固定基座连接的铰接孔，另一端与中心转轴座刚性连接，摆臂上预留的铰接点位可配合张紧调节机构实现张力大小的调整，适配不同张紧力需求的传动场景。模型渲染阶段采用金属磨砂材质模拟铸钢件的表面质感，对辊体外壁做了哑光金属质感处理，对转轴、定位销等精加工部件做了轻微的金属反光效果处理，还原机械加工零件的真实视觉表现，同时通过光影调整突出各部件的装配层级关系，清晰展示摆臂与辊体的连接结构、内部定位件的安装位置。设计过程中充分考虑张力辊的实际使用场景，整体结构无冗余设计，各连接部位的受力路径清晰，摆臂的力臂长度经过合理测算，可在调节过程中实现张紧力的平稳变化，辊体与转轴之间的配合预留了标准轴承的安装空间，可适配常规标准件的选型装配，定位卡销的设计可防止转轴在运转过程中出现轴向窜动，提升整体结构的运行稳定性。模型的各部件均保留了可编辑的参数特征，可根据实际使用的带宽、张紧力需求调整辊体直径、摆臂长度、铰接孔位置等核心参数，方便后续的设计改型与工程图导出，整体结构紧凑，功能分区明确，可直接用于传动张紧机构的方案演示、结构验证以及后续的生产加工参考。
