多色多材料PolyJet增材制造卵石风扇结构

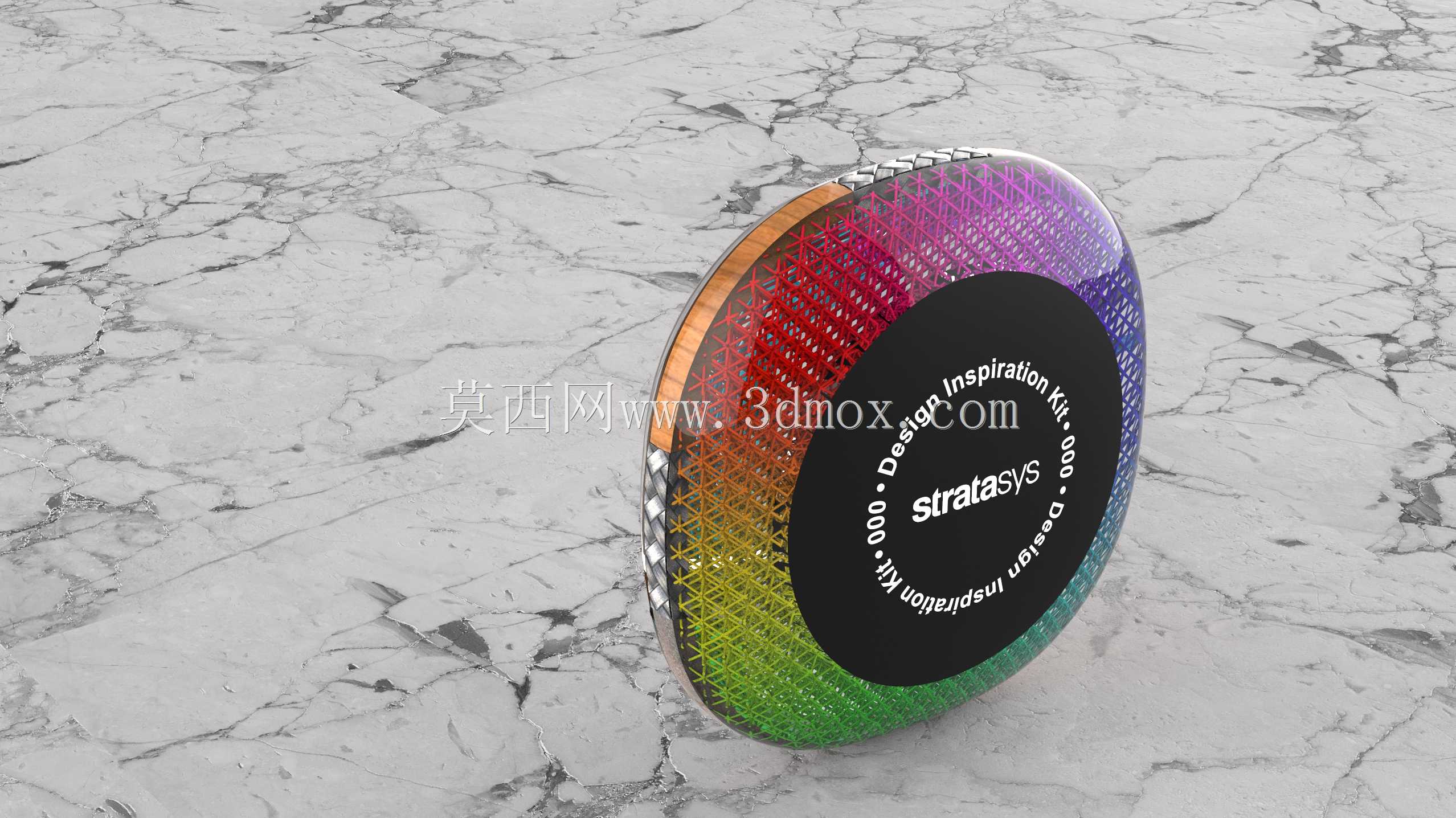

　　该结构件面向PolyJet喷射成型工艺的样件验证场景，核心用途并非单纯展示外观，而是把多色材料、软硬材料、透明可视区域和内部运动构件集中在同一成型空间内，用来检验设备在一次成型过程中对色彩过渡、材料切换、细小特征和装配间隙的控制能力。实际工程中，这类样件常用于增材制造设备能力评估、工艺参数确认、客户现场演示以及复杂结构成型边界测试。对于结构设计人员而言，它提供了一个比较直观的参照：当壳体、格栅、轮圈、叶轮和中心支撑需要在同一批次内完成时，哪些位置适合保留实体，哪些位置需要镂空，哪些区域需要为支撑去除和材料喷射留出工艺余量，都可以通过该结构进行复盘。

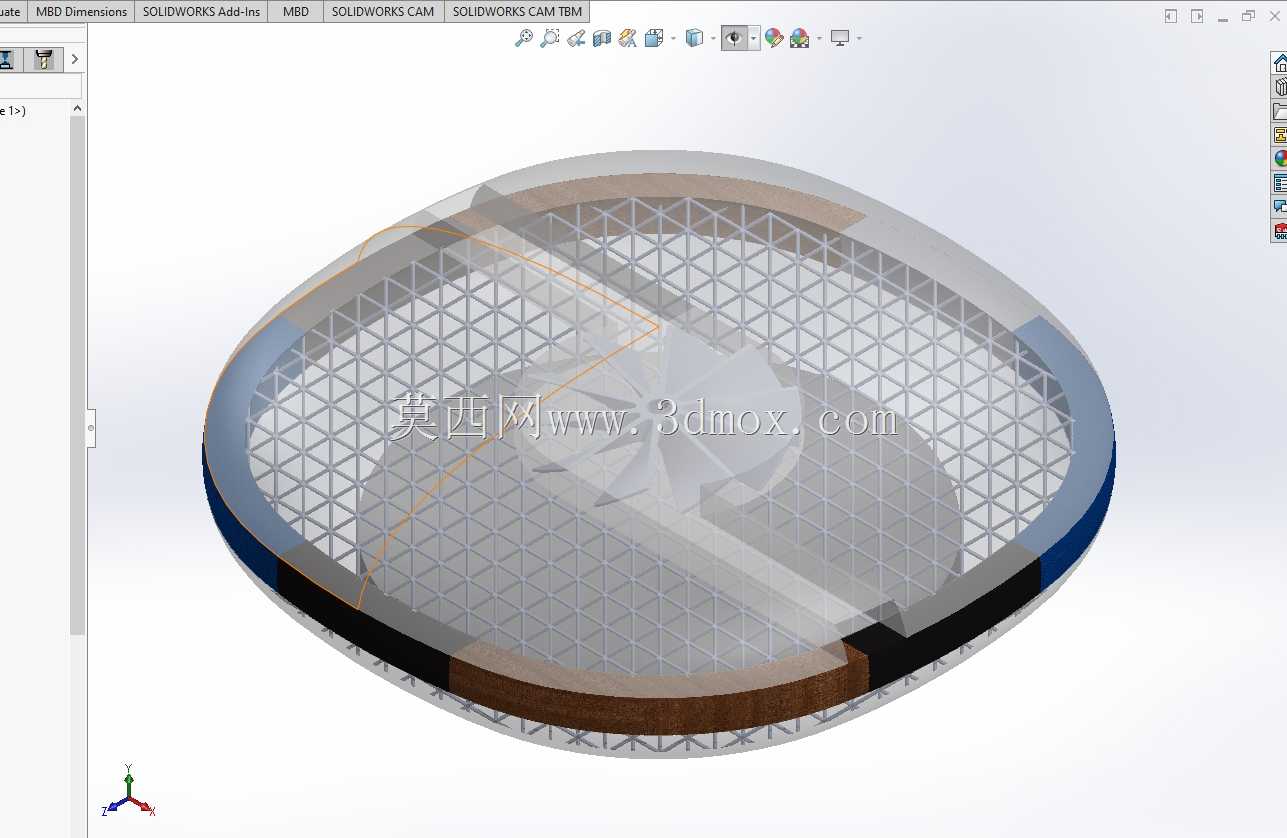

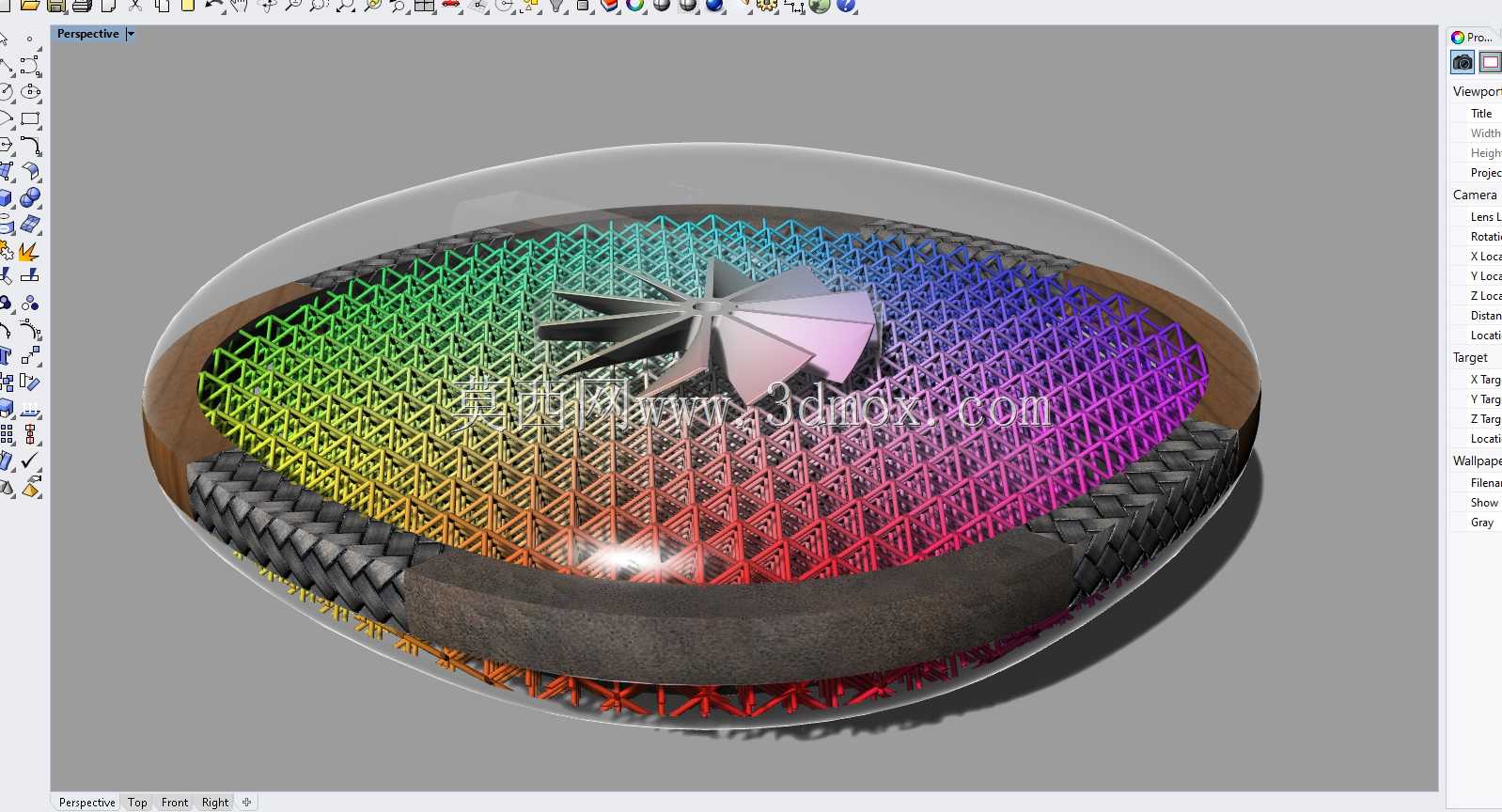

　　外形上，主体采用扁平卵石状轮廓，外缘接近圆润闭合曲线，整体厚度明显小于径向尺寸，适合放置在桌面级或工业级PolyJet设备的成型平台上进行展示。外围壳体并非完整实心壁面，而是由密集的菱形十二面体网格构成。网格沿曲面连续铺展，既承担外形包覆作用，也形成大面积可视窗口，使内部风扇叶轮能够直接被观察到。网格单元尺寸较小，杆件之间的连接需要保持均匀过渡，若局部截面突变过大，喷射成型时容易出现材料堆积、支撑难清理或细小杆件断裂等问题。因此在建模阶段，格栅走向应顺应曲面曲率变化，边缘与外圈交接处保留适当加厚区域，以避免薄壁结构在取件和后处理时受损。

　　轮圈部分采用分层材料表达思路，外侧可见硬质轮廓与柔性触感区域的组合。硬质材料用于维持整体形状和边界刚度，柔性材料则用于模拟握持、碰撞或表面接触时的触感差异。对于设备选型人员来说，这种组合能够反映喷头在不同材料间切换的稳定性，也能暴露软硬材料结合面的粘接与过渡问题。轮圈周围还设置了位移纹理，使表面在视觉和触觉上都具有可辨识的层次。需要注意的是，纹理深度不宜过大，尤其在薄壁外圈上，过深的凹凸会削弱截面强度；纹理方向也应与后期打磨、支撑去除方向协调，避免细小沟槽内嵌支撑材料。

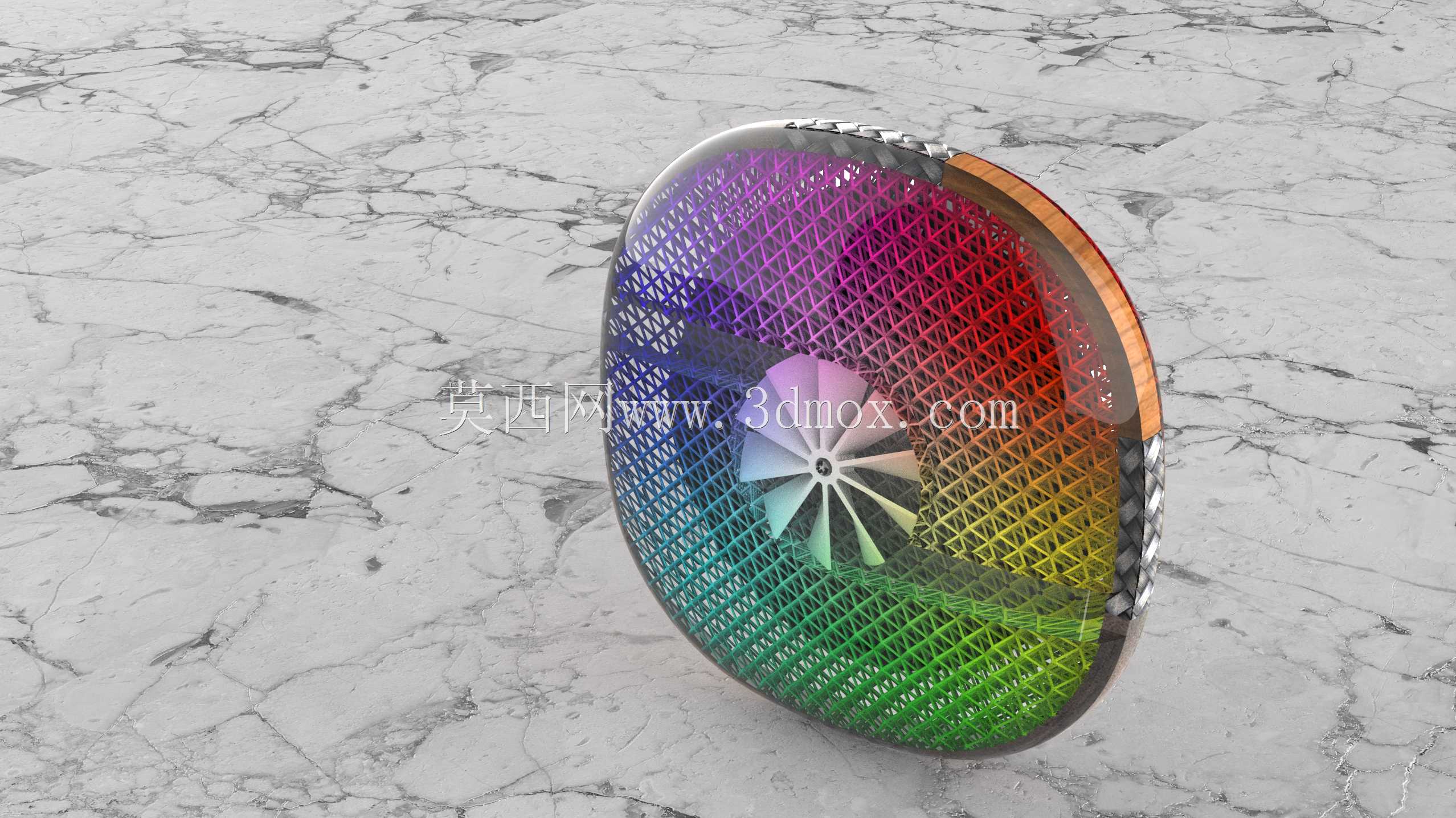

　　内部风扇位于卵石形壳体中心，叶轮沿周向均布，叶片从中心轮毂向外辐射，并在末端与壳体内部空间保持间隙。风扇的功能重点在于展示原位打印装配的可行性：叶轮不必在成型后再次装入壳体，而是在打印过程中与外部结构共同生成，依靠预留间隙形成可动关系。设计这类结构时，最关键的是间隙边界控制。叶轮与中心轴、轮毂与固定座、叶片末端与格栅内壁之间都要保留稳定间隙，间隙过小会因材料溢料或支撑残留导致卡滞，间隙过大则会使叶轮偏摆，影响转动平稳性。叶片曲面应保持连续，根部与轮毂连接处适当圆角过渡，避免薄层叶片在高速转动或手动拨动时产生应力集中。

　　透明区域的设置服务于内部结构观察。通过半透明或透明材料包覆局部壳体，可以在不拆解样件的情况下看到叶轮位置、网格纵深和材料分界。工程展示中，这种可视性比单纯渲染图更有价值，因为它能直接反映实体内部的装配关系和成型精度。若用于工艺测试，透明部分还可帮助检查支撑生成是否合理、内部通道是否存在残留材料，以及多材料交界线是否沿设计路径分布。

　　从安装边界看，该结构更接近独立演示样件，不依赖外部机架固定。底部需要在打印平台上保持稳定贴装，曲面下方悬空区域应由软件自动生成易去除支撑。由于整体呈薄盘状，摆放时应控制翘曲风险，大面积平面不宜完全贴死平台，否则后处理取下时可能造成格栅拉伤；竖直摆放虽可减少平台接触面积，但会增加叶片和外圈支撑数量。实际切片时，需要在表面质量、支撑量和可动间隙之间折中。

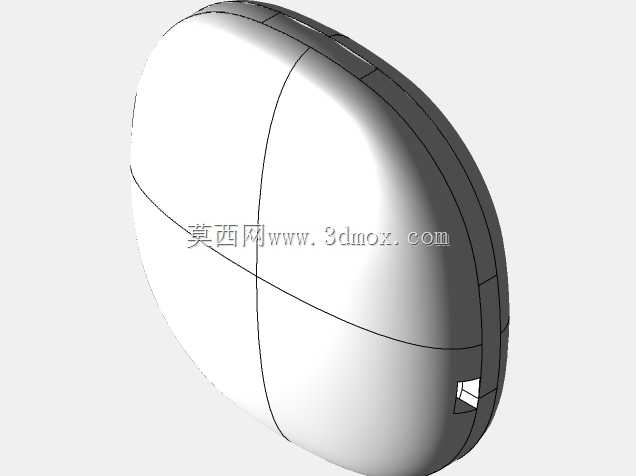

　　建模思路上，主体曲面可先由闭合轮廓生成薄壳，再在壳面上裁切规律网格；内部风扇单独完成叶片阵列和轮毂细节，最后按装配关系放入壳体内部，并检查所有运动件与固定件的最小距离。多色区域不应只作为视觉贴图处理，而要落实为独立材料域，确保设备能够识别不同喷射区域。纹理、透明件、软胶边和硬质骨架之间的边界需要清晰，避免材料域重叠造成成型指令混乱。

　　在应用层面，该结构可作为增材制造工艺验证件、教学演示件、多材料打印能力样板，也可为消费电子外壳、通风装置、灯具罩壳、可穿戴设备外覆件等产品的前期开发提供参考。它强调的是把外观曲面、镂空轻量化、内部运动机构和多材料触感整合到一次成型流程中，帮助设计人员从传统“先加工、再装配”的思路转向“成型即装配”的结构规划方式。
