汽车制动管弯管精度检测专用检具

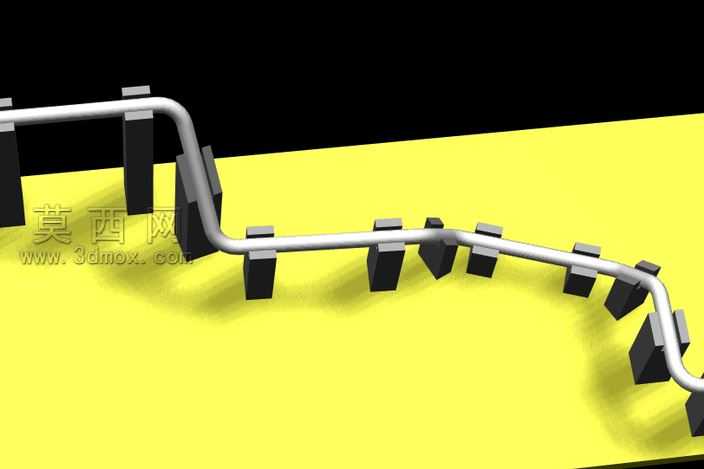

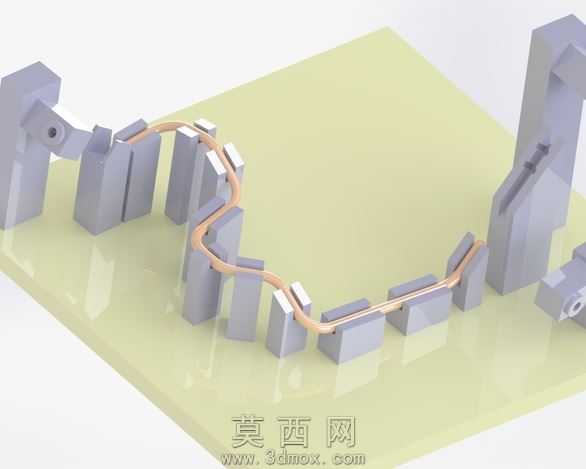

本作品为汽车制动管路弯管成型后的精度校验专用检具，整体采用三维参数化建模完成全结构设计，建模过程中严格遵循检具设计的公差匹配原则，以制动管的理论数模为基准反向推导检测定位结构的尺寸参数，确保每一处定位块的位置、型面弧度都与管路的理论弯曲形态精准对应。建模阶段对所有定位支撑块做了等距偏移处理，预留出合理的检测间隙，既能够快速将待检测制动管放入检具，又可以直观判断管路的弯曲角度、空间走向、各段长度是否符合设计公差要求，避免出现管路装车后干涉、装配不到位的问题。渲染环节采用高对比度的场景配色，将检具基座设置为醒目的亮黄色哑光漆面材质，定位块采用深灰色硬质合金质感材质，待检测的制动管采用金属银灰色镀锌钢管材质，通过光影调整突出管路与定位块的配合状态，让检测逻辑一目了然。结构设计上，检具采用整体式基座搭配分立定位块的布局，每一个定位块都对应制动管的一个弯曲拐点或直线段支撑点，定位块的卡槽型面完全匹配管路外径，无需额外夹紧结构即可完成管路的快速放置与检测，操作便捷性适配生产线批量检测的效率需求。设计思路围绕制动管这类空间弯管件的检测痛点展开，这类零件无法通过常规卡尺、二次元设备完成全形位尺寸检测，该检具通过型面复刻的方式，将复杂的空间尺寸检测转化为简单的通止判断，检测人员无需掌握复杂的测量设备操作技能，即可快速判定零件是否合格，大幅提升生产环节的质检效率，同时建模过程中对所有棱角做了倒钝处理，避免操作过程中划伤工件或检测人员，兼顾实用性与安全性。
