VespaV50踏板摩托制动灯触发开关外壳

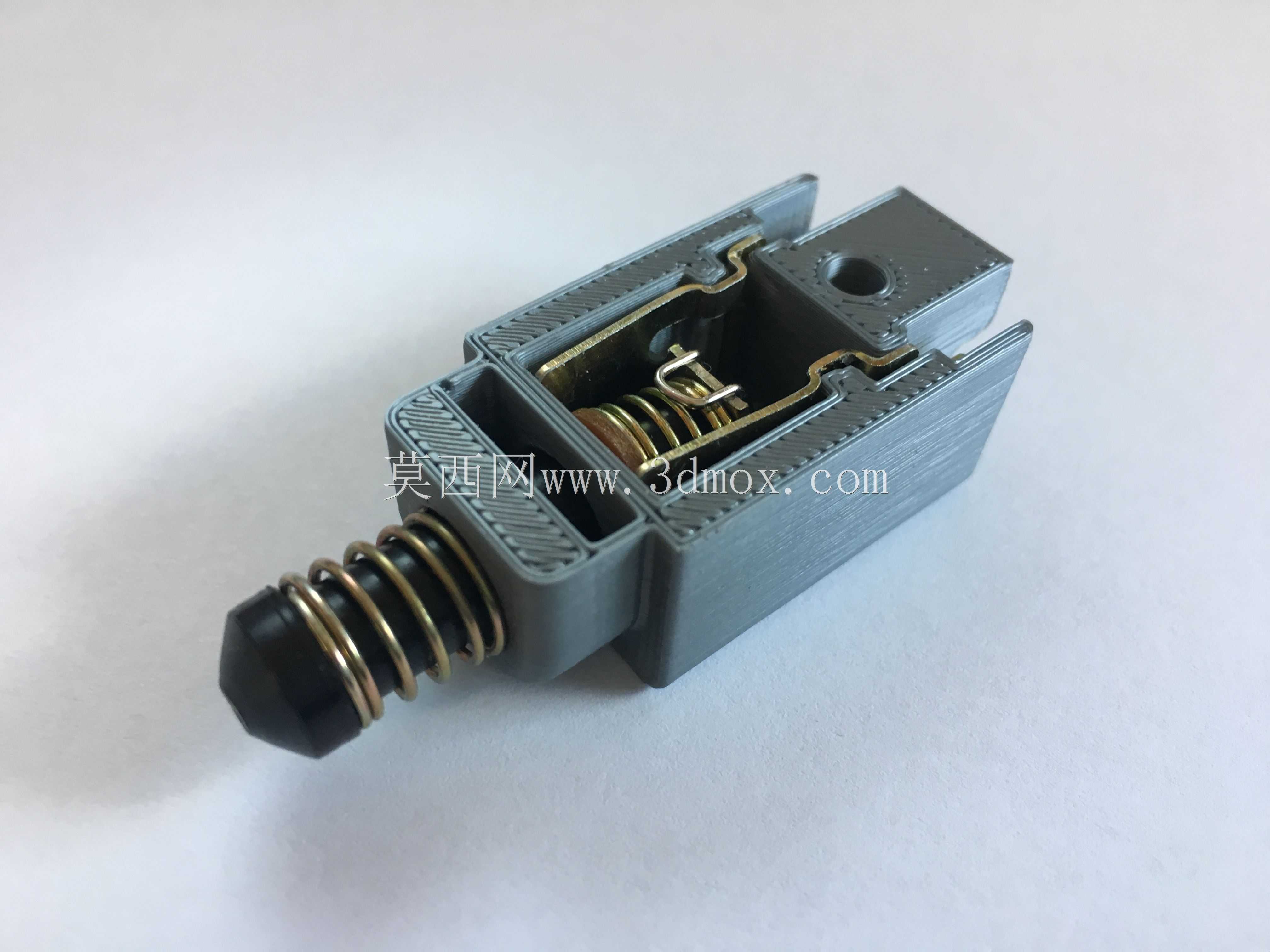

　　这款三维结构件对应Vespa V50经典踏板摩托车的制动灯开关外壳，是整车制动信号回路里的小型承载防护部件，日常装配在踏板车制动操控联动区域，和刹车握把、制动拉索或者液压制动推杆形成机械联动。骑手捏下刹车手柄时，联动机构会触碰到壳体内置的微动触点，开关闭合后车尾制动灯通电点亮，给后车传递减速制动的警示信号；松开刹车后联动件回位，触点断开，制动灯熄灭。外壳本身不承担导电功能，核心作用是给内部微动开关、接线端子、复位弹片提供固定安装位，同时阻挡骑行过程中溅起的泥水、路面扬尘、雨水渗入触点间隙，避免触点氧化锈蚀、接触不良，也防止日常维保、车体走线时剐蹭到内部接线，造成信号短路或者刹车灯常亮、误触发。

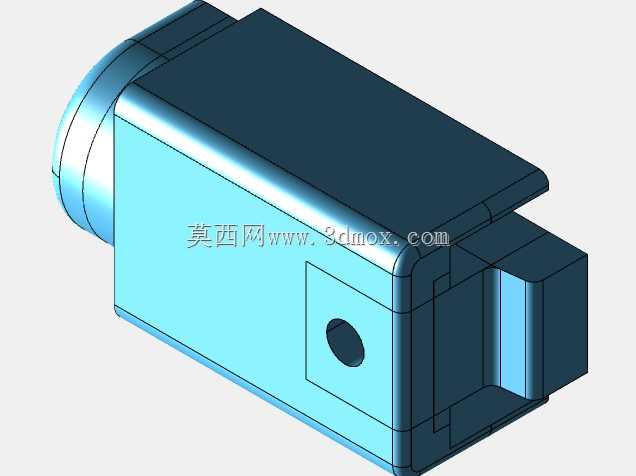

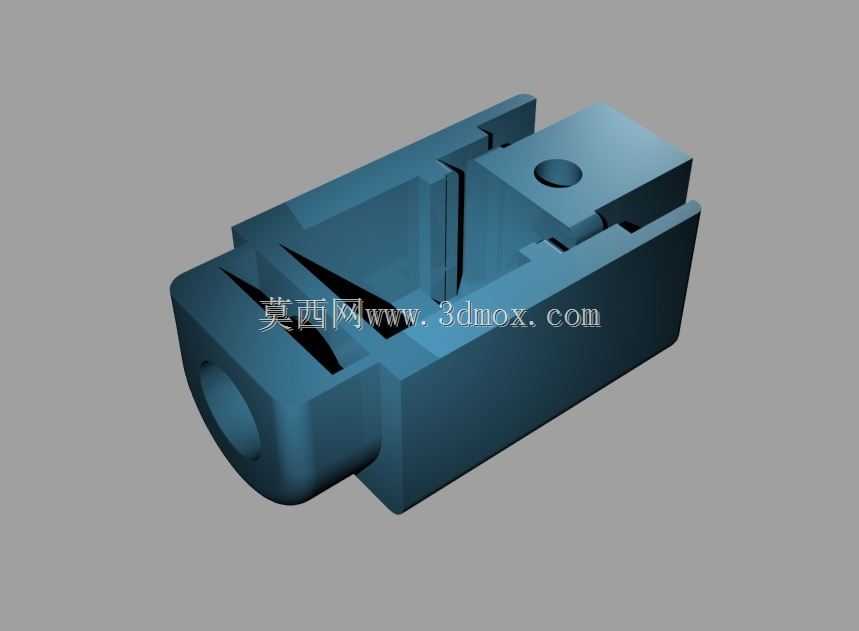

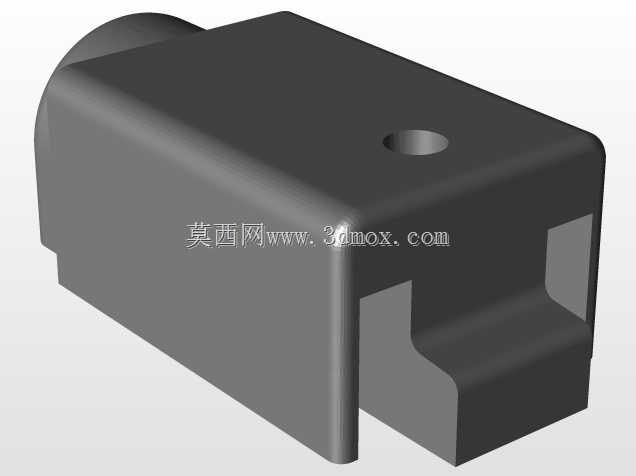

　　从结构外形来看，整体采用一体化块状壳体布局，一端设置带圆孔的圆柱铰接端，这个圆孔是开关组件的铰接穿轴位，装配时销轴穿过该孔，把整个开关外壳固定在车架预设的安装支架上，外壳可以绕销轴小角度摆动，适配刹车手柄动作时的联动行程偏差，抵消装配公差带来的卡滞风险。壳体中段开设多道平行开槽，这些槽位一方面是联动拨杆的运动避让通道，刹车动作时外接的触发拨片可以在槽内直线往复移动，不会和壳体侧壁发生运动干涉；另一方面开槽也兼顾了壳体内部的散热与排水，即便少量水汽进入壳腔，车辆行驶震动时积水可以顺着槽缝排出，不会长期积存在触点周边。壳体上部的凸台平面加工有独立安装孔，这个孔位用来锁附内部微动开关的固定螺钉，孔位周边做了局部加厚处理，避免螺钉反复拆装时塑料柱开裂，凸台平面和壳体内腔的台阶面形成定位基准，微动开关装入后可以直接贴合台阶面，不需要额外调整触点对齐位置，装配时工人只需要放入开关、拧入一颗紧固螺钉即可完成内部组件固定，适配踏板车流水线的快速装配节奏。

　　设计这类小型机车开关外壳时，首先要匹配Vespa V50老款车型的狭小安装空间，整车车把下方、脚踏前部的布线区域空间非常紧凑，外壳所有外轮廓棱角都做了圆角过渡，没有突出的尖锐结构，塞入安装位时不会剐蹭周边的线束护套、燃油管和制动管路。壳体的壁厚控制在均匀区间，相邻壁厚差控制在较小范围，后续如果采用注塑工艺量产，塑胶熔体充模时流动阻力一致，冷却阶段不会因为壁厚不均出现缩痕、内应力开裂，开槽位置的侧壁厚度做了局部加强，避免长期受拨杆反复挤压出现侧壁变形。铰接端的圆孔内径和配套销轴采用小间隙配合，既保证外壳摆动顺畅，又不会因为间隙过大出现开关晃动、触发位置偏移；触发行程的预留空间经过匹配，刹车手柄从自由状态捏到制动生效位置的位移量，刚好对应拨片在槽内从初始位置移动到触压微动开关触点的行程，不会出现刹车已经 fully 制动但灯还没点亮，或者轻碰手柄刹车灯就误亮的问题。

　　安装边界层面，该外壳的外接尺寸完全适配老款V50车型的原厂安装位，不需要对车架支架、刹车联动机构做二次改装，替换老旧开裂的原厂开关壳时，可以直接沿用原有销轴、固定螺钉和接线插口。壳体外部的开槽朝向装配时正对制动拨杆的来向，泥水飞溅的主方向被壳体实体侧壁遮挡，开槽仅保留拨杆运动必需的间隙，兼顾运动避让和防护能力。在整车实际使用场景里，这类小部件虽然体积不大，但直接关系到骑行安全，制动灯信号失效会大幅提升道路追尾风险，外壳的结构可靠性直接决定内部开关的使用寿命，建模过程中所有配合面、运动间隙、安装孔位都按照实际装配逻辑搭建，既还原了原厂件的安装适配性，也把内部腔体的预留空间、触点避让位置都做了准确还原，结构设计人员可以直接基于该模型核对联动行程，改装从业者也可以参考该结构优化复古踏板车的制动信号开关布局。
