分层堆叠式家用空气净化装置结构

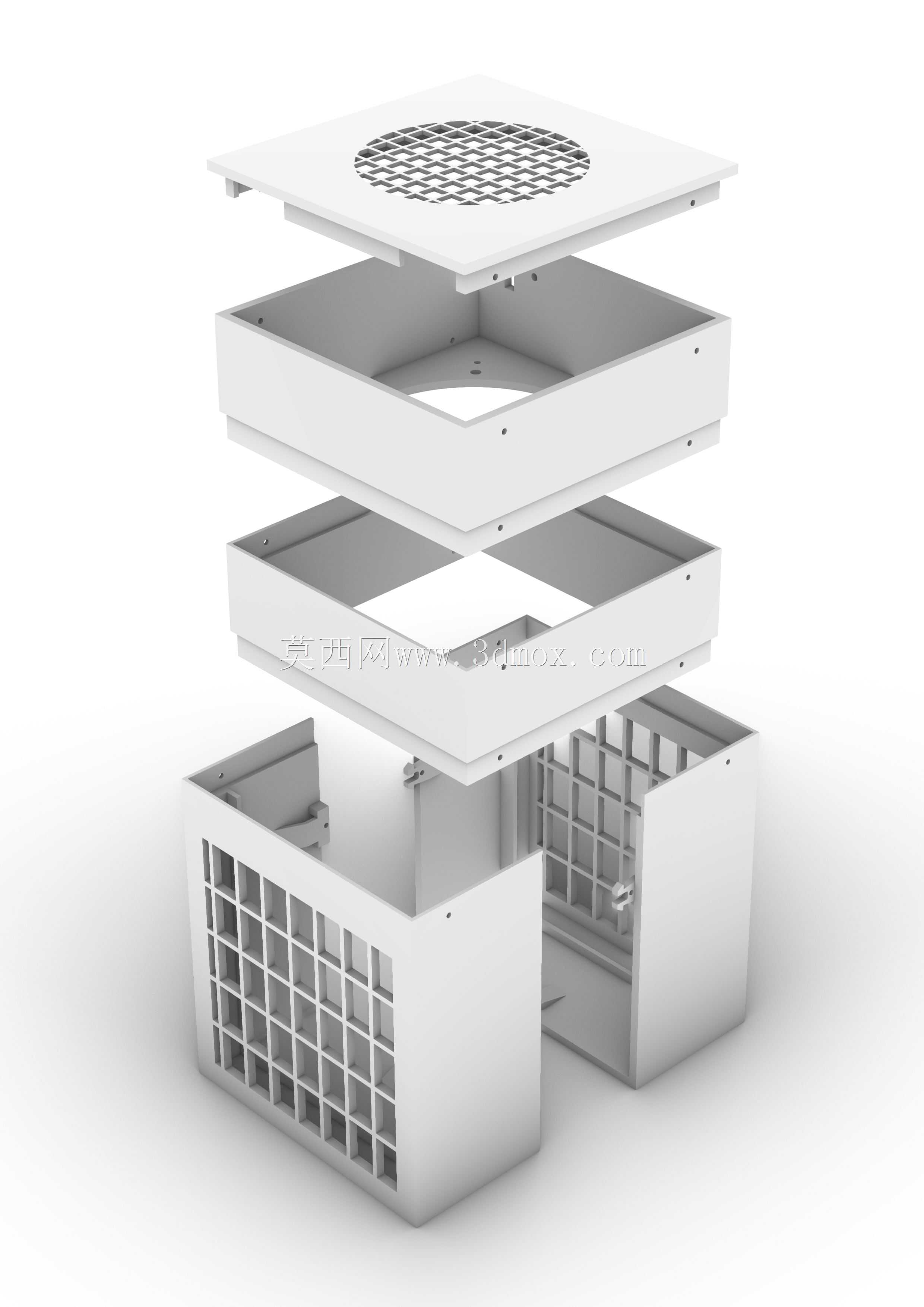

　　这套结构采用多层方盒堆叠的布置方式，整体围绕小空间内的空气过滤循环需求展开，适合在桌面、卧室角落、小型工作室等位置使用。装置的核心思路是把进风、过滤容纳、风道过渡和出风四个功能段拆成独立层件，各层之间依靠盒体自身的止口边对齐叠放，不需要额外复杂支架，加工和装配都比较直接。

　　从下部进风段看，两个相邻立面开设了密集方格通风格栅，格栅筋条均匀分布，既承担进风通道作用，也对内部滤材形成侧向防护，避免大尺寸杂物直接贴附过滤面。进风区域的开口面积经过排布，尽量覆盖立面的主要区域，使空气可以从两个方向进入腔体，降低单侧进风带来的局部流速过高问题。盒体边角采用小圆角过渡，侧壁保持等厚思路，适合通过增材制造或薄板折弯后拼接实现。

　　中间层为过滤与风道容纳空间，层间保留较浅的盒形腔体，用于放置过滤材料或形成气流缓冲段。该部分的内凹底面与上层盖板之间形成稳定间距，气流进入后不会立即被压缩到出风口，而是在腔体内完成一次扩散，使过滤面的利用更均匀。层与层叠合时，外翻边和内止口形成限位关系，水平方向的错动被约束，竖直方向仅靠自重即可保持基本贴合；若需要长期固定，可在边角预留小孔位，通过螺钉或卡扣进行辅助连接。

　　顶部出风层为平板盖结构，板面中央设置圆形阵列通风孔，孔位按网格状密集排列，形成洁净空气出口。出风口没有采用突出的风管接口，而是保持与盖板接近齐平的形式，这样在桌面使用时不会占用上部空间，也减少了搬运过程中的碰撞薄弱点。圆形出风区与下方方形腔体形成过渡，气流经过滤后从顶部集中排出，能够在设备上方形成较柔和的上升气流。

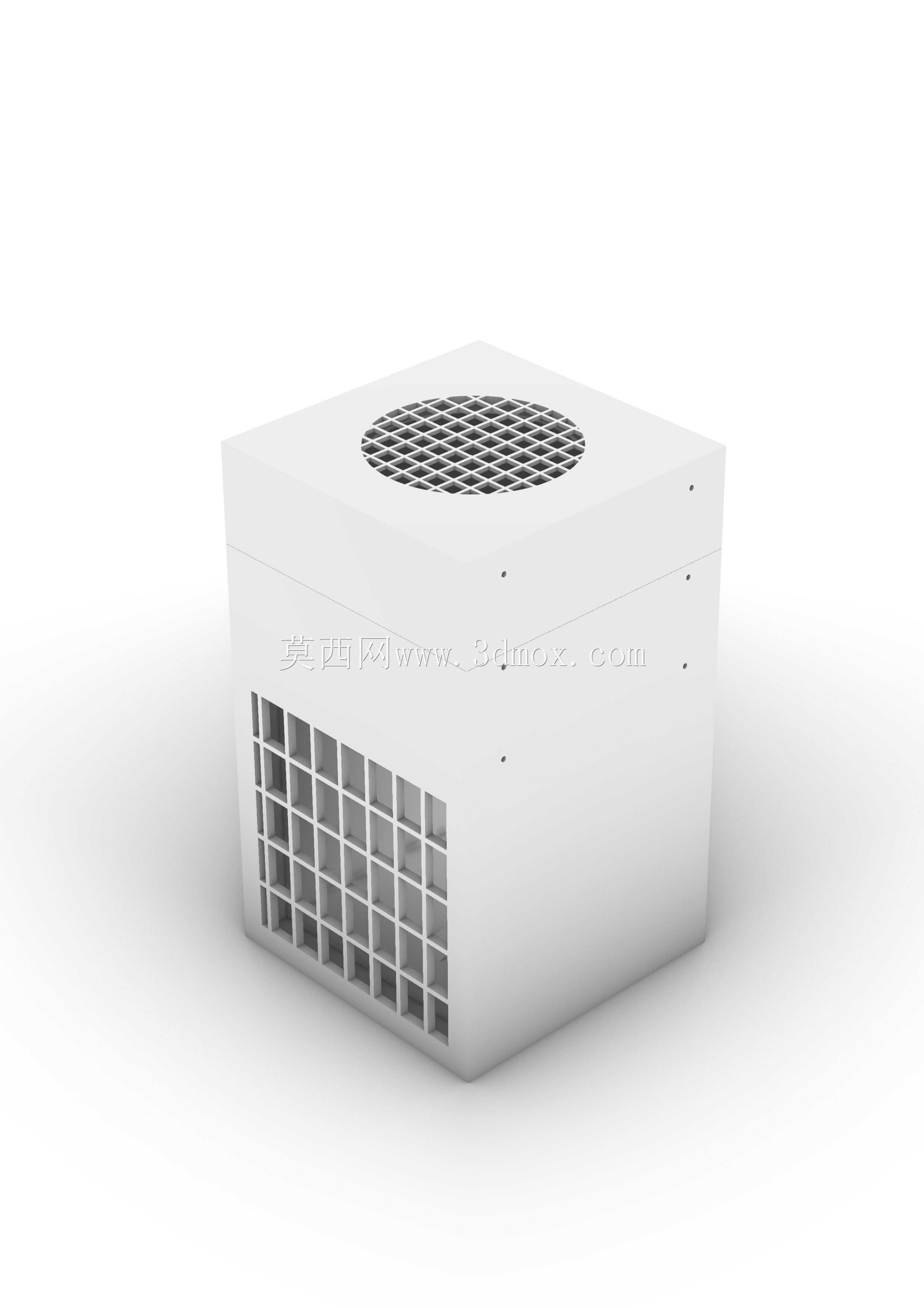

　　在安装边界上，整套装置以方形外轮廓为基础，各层外形尺寸保持一致，堆叠后外部线条连续，便于在有限占地面积内获得较大的滤材容纳体积。下部进风格栅与墙面或家具之间需要保留适当距离，不能完全贴死，否则双侧进风会变成单侧甚至受阻进风，影响循环效率。顶部出风孔上方也不宜堆放书本、纸张或其他遮挡物，应保持竖直排风通道畅通。

　　结构设计中比较关键的是层间密封与定位。盒形层件的折边或打印壁厚需要保证平面度，若叠合面翘曲，气流可能从侧边缝隙短路，未经过滤就排出。实际建模时，可在每层配合边设置浅台阶，使上层外缘落在下层侧壁内侧或外侧，形成迷宫式贴合；对于需要频繁更换滤材的使用场景，前侧或侧向可进一步增加可拆卸挡板，当前模型以分层拿取的方式完成维护，逻辑简单，适合非专业用户操作。

　　滤材适配方面，内部腔体可容纳常见片状过滤材料，也可配合汽车用过滤元件进行裁切安装。过滤材料放置时应覆盖主要进风截面，边缘与内壁之间尽量减少旁通间隙；如果滤材厚度较大，可调整中间层高度，而不必改变外部长宽尺寸。与150mm通风口工具配合时，可将顶部或侧向接口作为临时对接基准，通过附加转接圈实现风道连接，转接件应与出风孔区域的外轮廓保持足够搭接，避免通风时产生振动或漏风。

　　从使用场景看，这类装置并不追求大型净化设备的高风量，而是面向局部小范围空气循环。桌面制作、手工打磨、小型3D打印作业或卧室日常净化中，设备可以低速持续运行，依靠多层腔体降低噪声传递。外壳没有复杂曲面，栅格、盖板和盒体均以规则几何特征为主，建模时需要重点控制壁厚一致性、格栅筋条厚度、层间配合间隙以及通风孔的有效开孔率。

　　整体结构把制造便利性、维护可达性和气流路径放在同一框架下处理：外部方正，便于摆放；下部双侧进风，提高吸气范围；中层容纳滤材并稳定气流；顶部多孔出风，保证排出方向明确。对于结构设计人员来说，该方案可作为小型过滤设备的基础壳体参考，后续可根据风机尺寸、滤材厚度和噪声要求，对层高、孔密度、止口间隙及固定方式进行细化。
