按动式金属圆珠笔精细外观结构

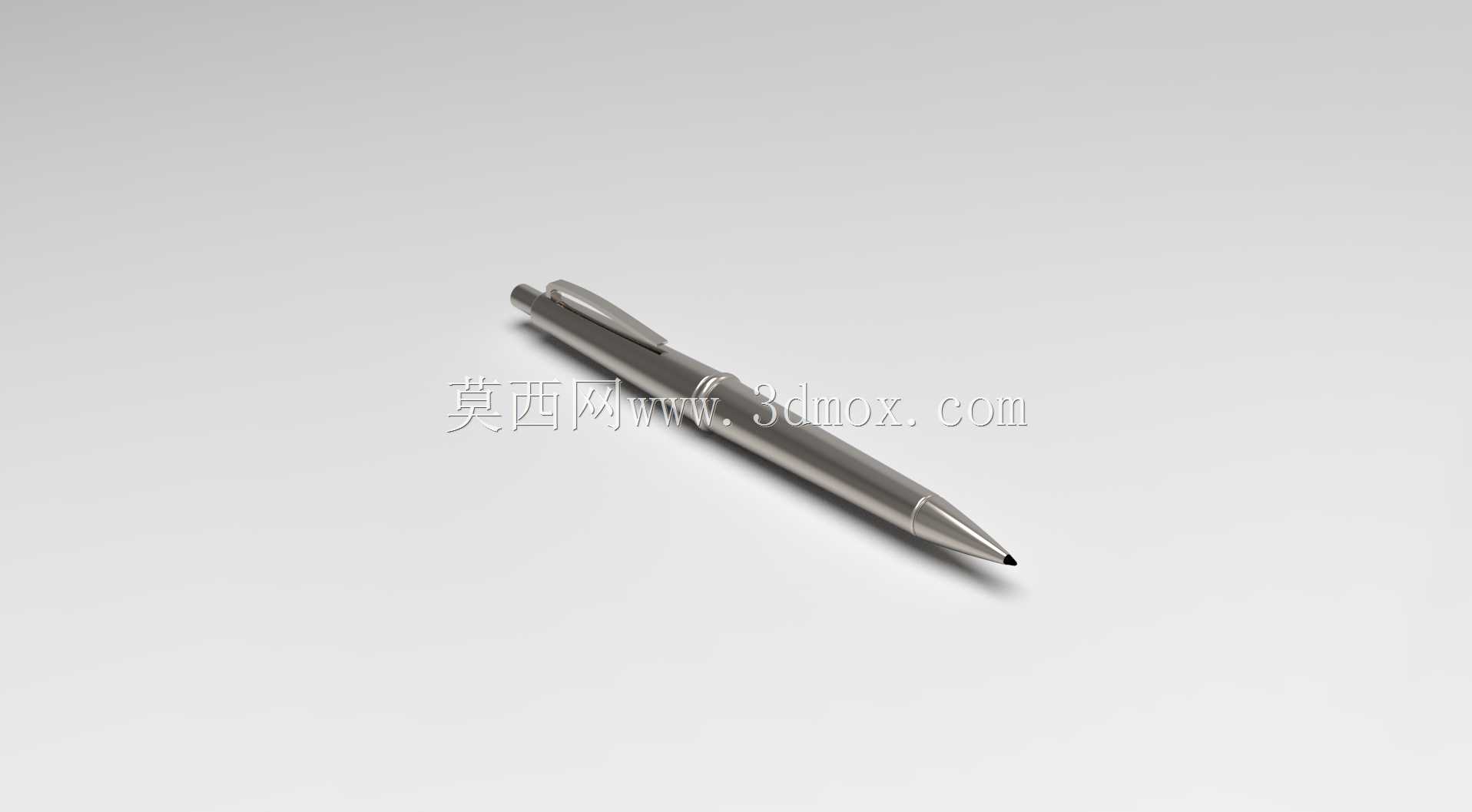

　　该三维作品围绕一支按动式金属圆珠笔展开，建模重点集中在细长笔身、锥形笔头、顶部按动机构、侧边笔夹以及各段壳体之间的装配关系。整体外观采用连续回转体为主的造型语言，笔杆中段保持较稳定的外径，前端通过平滑锥度过渡到细小笔尖，后端则容纳按动伸出与回缩结构。此类产品虽然属于日常文具，但在结构建模时同样需要考虑零件分段、壁厚、配合间隙、表面分模线、握持区域和运动件行程等问题，适合用于文具产品外观验证、结构方案沟通以及渲染展示。

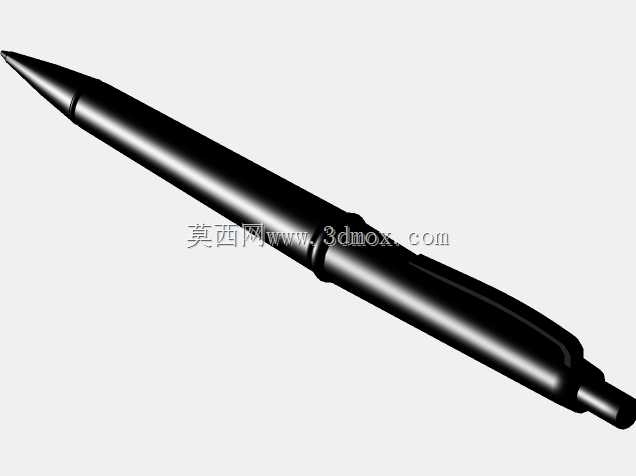

　　从实际使用场景看，这类金属按动笔常见于办公记录、会议签到、工程现场临时标注、商务礼品配套以及桌面陈列展示。笔身需要在单手操作条件下完成笔尖伸出与收回，因此顶部按钮的按压行程、回弹空间和内部推杆位置不能只按外观比例随意处理。模型在外观上保留了按钮与笔身尾端的分界，能够体现按压件相对固定壳体的运动边界；笔夹从上部侧面向外翘起，形成可夹入笔记本、工装口袋或文件夹封面的弹性空间。笔夹根部与尾段壳体衔接，前端逐渐收窄，既控制夹持时的接触位置，也避免大面积突出造成勾挂。

　　外形尺寸方面，作品按真实手持书写工具的比例建立，笔身总长明显大于直径，适合放入常规笔袋、胸袋和桌面笔筒。前端锥段长度与笔杆直径之间保持较缓的收缩关系，使视觉重心落在中部握持区；笔尖末端只保留很小的出芯口，便于表现圆珠笔尖与纸面接触的细节。由于笔类产品对握持舒适度较敏感，建模时不能将笔杆处理成简单直筒，需要在尾段、握持段和锥段之间建立细微直径变化，使手指握持位置既有足够支撑，又不会显得笨重。金属材质表面通常采用拉丝、阳极氧化或高光倒角处理，因此模型边线需要保留连续、干净的过渡，避免渲染时出现碎面反光。

　　设计思路上，该结构可拆分为前锥套、中段笔杆、内部芯管、尾段按钮、复位弹簧和笔夹等功能区域。前锥套负责收拢笔尖并保护笔芯端部，中段笔杆提供主要握持面和内部容纳空间，尾段按钮将轴向按压传递给内部棘轮或推杆机构，笔夹则承担便携固定作用。虽然展示模型以外观为主，但各段接口位置仍应符合真实装配逻辑：前锥套与主笔杆之间需要有环形配合边界，尾盖与笔身之间要留出按钮活动间隙，笔夹根部不能干涉按钮下压，笔芯轴线应与笔杆回转轴线重合。若后续进入工程细化，可在内部增加笔芯直径、弹簧压缩长度、卡扣齿形和止转筋位，从而验证按动笔常见的伸出、锁定、再按回缩动作。

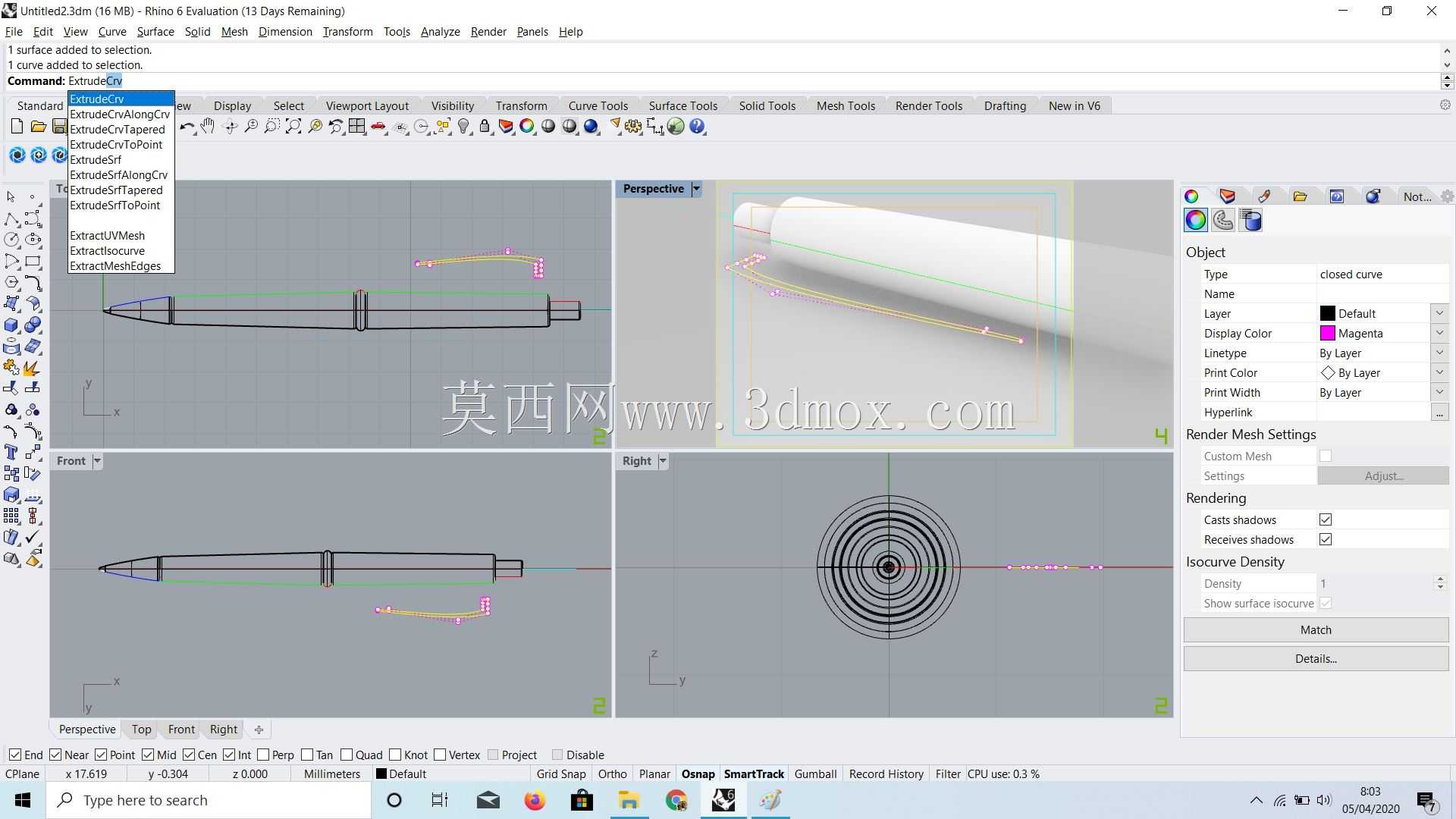

　　安装边界并不像机械设备那样涉及机架固定，但它对装配空间有自身要求。笔芯需从笔身轴向装入，前端锥套内径要允许笔尖通过，尾段内部需预留弹簧和推杆往复空间；笔夹与笔身外壁之间应保持均匀缝隙，既保证夹持纸张或布料时的弹性变形量，也避免装配后贴死表面。外观评审时，可将模型放入手掌尺度场景、办公桌场景或工装口袋场景中检查比例，重点观察锥段是否过长、按钮直径是否便于拇指按压、笔夹翘起高度是否适合夹持较薄本册。对于三维建模从业者而言，该案例的训练价值在于用回转曲面、细长实体、细小倒角和分件边界表达精密消费品，在控制整体简洁感的同时，把书写工具的功能结构交代清楚。
