滚动轴承用带孔保持架环体结构

　　该环体属于滚动轴承总成中的保持架构件，核心作用是在轴承运转过程中将滚动体沿圆周方向均匀分隔，避免相邻滚动体直接接触产生摩擦、卡滞与温升，同时引导滚动体在滚道内有序公转，改善轴承内部润滑脂的分布与留存状态。这类带孔环架常见于深沟球轴承、调心滚子轴承及部分中小型圆柱滚子轴承配套结构，广泛适配电机主轴支承、减速机输入输出轴、泵类旋转轴系、输送机辊筒、机床传动箱以及通用工业旋转设备，在连续回转、交变载荷和中等转速工况下承担分球、导球与储油功能。

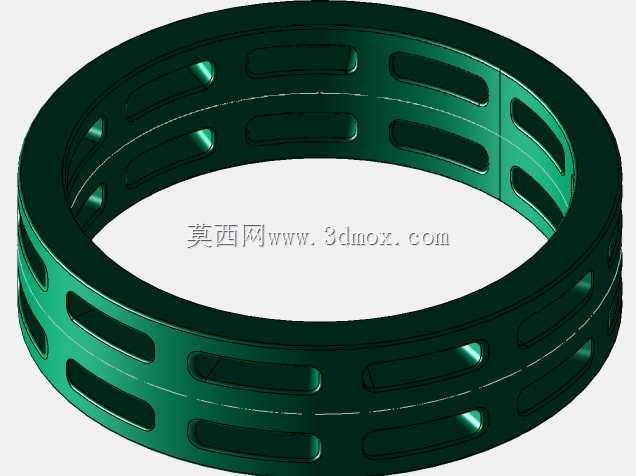

　　从结构特征看，环体整体为薄壁圆筒形态，周向布置多排长圆形镂空窗口，窗口沿圆周等距分布并形成上下两层阵列。镂空区域既是滚动体的容纳与限位空间，也是润滑介质进入摩擦界面的通道；窗口边缘需要形成圆滑过渡，避免应力集中和对滚动体表面的刮擦。环体侧壁保留连续的环形筋带，使整体在开孔后仍具备足够的环向刚度，能够承受滚动体推动保持架转动时产生的周向作用力，以及高速旋转下的离心载荷。

　　建模时应优先保证环体的同轴度与窗口阵列一致性。先建立回转基体，确定外径、内径、宽度和壁厚，再按滚动体数量与节圆直径布置窗口草图；长圆孔的长度、宽度和端部圆弧需与滚动体直径、兜孔间隙匹配，间隙过小会造成夹持和发热，间隙过大则会导致滚动体偏移、噪声增大。窗口可通过圆周阵列切除生成，阵列数量必须与轴承滚动体数量一致，相邻窗口间的筋宽要兼顾强度和开孔率。完成开孔后，对窗口棱边、环体端面和内外圆转角设置倒角或圆角，这不仅有利于脱模或加工，也能减少装配时的锐边损伤。

　　尺寸边界方面，该类环件的外径必须小于轴承外圈滚道附近的允许空间，内径要避开内圈挡边或滚道区域，宽度方向不得超出轴承套圈宽度，以免与密封件、防尘盖或相邻锁紧件发生干涉。环体装入轴承后，应能随轴系运转在允许范围内浮动，端面与套圈挡边之间保留适当轴向间隙；径向方向则要与引导面形成稳定配合，若采用外圈引导，环体外圆与外圈挡边内径之间需控制合理间隙，若采用内圈引导，则内圆与内圈挡边外径之间保证均匀间隙。

　　实际设计中，薄壁环架最需要关注的是刚度与开孔率之间的平衡。开孔过多虽然有利于减重、散热和润滑脂流动，但会削弱环向连接筋，在冲击载荷或频繁启停工况下容易出现窗口根部裂纹；开孔过少则保持架偏重，离心效应增强，且滚动体活动空间和储油空间不足。长圆形窗口两端圆弧是典型应力集中位置，建模和后续出图时应明确圆角质量，不允许出现尖角、错位或阵列不均。上下两排窗口的相位关系也要根据轴承类型确定，若用于双层滚珠或多列滚动体结构，排间对位角度会直接影响滚动体受力均衡性。

　　在装配关系上，保持架并不直接承担主要径向或轴向载荷，但其几何精度会显著影响轴承的旋转灵活性、噪声水平和疲劳寿命。环体表面应连续光滑，窗口侧壁与滚动体之间形成近似线接触或小面积接触，推动滚动体进入和脱离承载区时不能产生突变阻力。对于润滑脂密封轴承，镂空窗口还能在轴承旋转时带动脂体在内部循环，使脂体在滚动体、滚道和兜孔表面形成稳定油膜；对于稀油润滑工况，开孔结构可降低搅油阻力，并让油液顺利穿过保持架带走热量。

　　从工程应用角度看，该结构适合作为轴承内部结构教学、保持架参数化设计、装配干涉检查以及有限元前处理的基础模型。使用时可围绕窗口数量、兜孔间隙、环体壁厚、筋宽和引导方式进行参数调整，再结合滚动体直径、节圆直径和套圈尺寸校核整体边界。模型表达重点不在复杂曲面，而在规则阵列、薄壁环体、镂空窗口和装配间隙的准确控制，这些因素共同决定了保持架在真实轴承中的运行可靠性。
