迷你款互锁式皮带扣结构设计

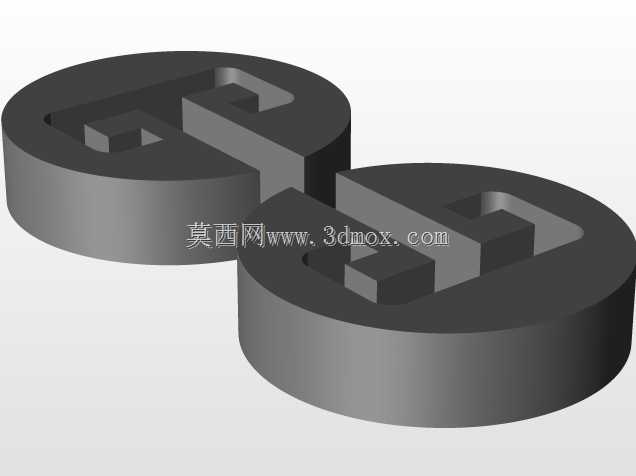

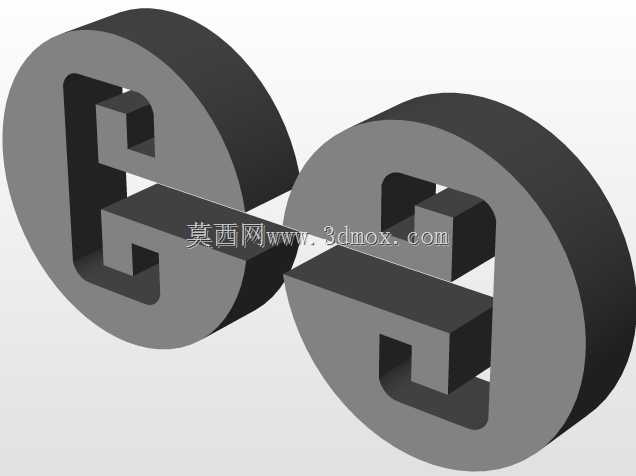

　　这款互锁式迷你皮带扣的结构设计，最初是针对日常穿戴场景下传统皮带扣笨重、适配窄款腰带不足的痛点做的优化，在穿戴五金配件的结构设计里，这类小尺寸卡扣的应用场景其实比常规认知更广，除了日常服饰的腰带固定，还能延伸到小型束带、便携装备绑带、文创类穿戴配饰的固定场景，很多做户外轻量化装备的结构设计，也会参考这类小尺寸互锁结构的咬合逻辑，做绑带快拆结构的迭代。从结构功能来看，这款扣具采用双圆柱基体加凸台互锁的咬合逻辑，没有额外的弹簧、销轴这类易损小零件，两个配对的扣体分别固定在皮带的两端，靠凸台和凹槽的过盈配合实现锁止，解锁时只需要沿径向错开两个扣体的凸台位置就能分离，相比传统的针扣、板扣结构，零件数量减少了60%以上，没有细小的易脱落部件，

　　在频繁穿戴拆卸的场景下，故障概率会低很多。设计思路上没有沿用常规皮带扣的平面式扣合逻辑，而是把扣体的基体做成了矮圆柱形态，圆柱的圆弧面和皮带的柔性带身贴合度更好，不会像方形扣那样在带身弯折位置出现硬折痕，能延长皮质或者织质带身的使用寿命；互锁的凸台做了渐变的导入斜角，扣合的时候不需要完全精准对位，只要两个扣体靠近到一定范围，斜角就会引导凸台滑入对应的凹槽，哪怕是戴着手套操作，也能顺利完成扣合动作，这个细节在户外装备绑带的应用场景里实用性很强。从安装边界来看，这款扣具的圆柱基体直径控制在适配窄款带身的尺寸，带身的固定位置在圆柱基体的平面侧，预留的穿带槽宽度可以适配3mm到5mm厚度的带身，不管是薄款的皮质腰带、尼龙织带，

　　还是手工皮具常用的植鞣革带身，都能顺利穿入固定；扣体合模之后的整体厚度不到10mm，穿戴的时候不会因为扣具太厚顶到外衣，哪怕是穿修身的外套，也不会在腰腹位置出现明显的凸起，解决了传统大尺寸皮带扣穿戴臃肿的问题。结构强度上，互锁凸台的受力位置做了加厚处理，凸台和圆柱基体的衔接位置做了圆角过渡，避免应力集中导致的断裂，按照日常穿戴的受力场景测算，正常束紧状态下的拉力不到50N，这个结构的极限拉断力可以达到800N以上，完全能满足日常使用的强度需求，哪怕是用来固定小型户外装备的绑带，承受装备的晃动拉力也不会出现脱扣或者断裂的问题。另外这个结构没有尖锐的外凸棱角，所有外露的边缘都做了R1以上的圆角处理，穿戴的时候不会勾刮衣物面料，

　　也不会在弯腰动作的时候硌到腰腹皮肤，细节上的处理更贴合日常穿戴的使用体验。很多做小尺寸五金配件结构设计的工程师，容易陷入“结构越复杂功能越强”的误区，实际上这类日常高频使用的小配件，结构越简单可靠性越高，这款扣具把所有的锁止功能都集成在两个一体成型的零件上，不需要额外组装其他配件，生产的时候只需要单模注塑或者粉末冶金一次成型，后续的组装工序几乎为零，不管是量产的成本控制，还是后期使用的维护成本，都比传统多零件皮带扣更有优势。在做三维建模的时候，特意把凸台和凹槽的配合间隙控制在0.1mm，既保证扣合之后不会出现松旷晃动，又不会因为间隙太小导致扣合卡顿，导入斜角的角度设置为15度，这个角度下的扣合阻力和锁止可靠性的平衡点最优，角度太大容易受外力意外脱开，角度太小扣合的时候需要的按压力太大，操作手感会变差。圆柱基体的底部做了微弧的收边，和带身固定之后，带身弯折的位置会顺着圆弧自然过渡，不会出现直角弯折导致的带身折痕开裂，很多传统皮带扣的带身穿槽是直角边缘，带身长期在直角位置反复弯折，很容易出现表层开裂的问题，这个微弧收边的设计，能把带身弯折位置的应力分散到更长的带身区间，延长带身的使用寿命。
