桌面卡片式夹持虎钳结构设计方案

　　日常桌面级手工操作、小型零件修配场景中，经常会遇到薄型片状工件难以稳固夹持的问题，普通台钳钳口深度大、开合行程冗余，夹持薄卡片类工件时容易出现夹持歪斜、压痕过深甚至工件弹出的情况，这款卡片虎钳正是针对这类细分夹持需求开发的专用夹持工装。从实际使用场景来看，它既可以适配电子维修时固定薄型PCB板、塑料卡片类拆解件，也能满足手工建模、精细打磨作业时固定薄型素材的需求，不需要额外搭配安装底座，放置在平整工作台面即可使用，对于小型工作室、个人手工操作台的空间适配性更强，不会像重型台钳那样占用过多桌面安装位置。

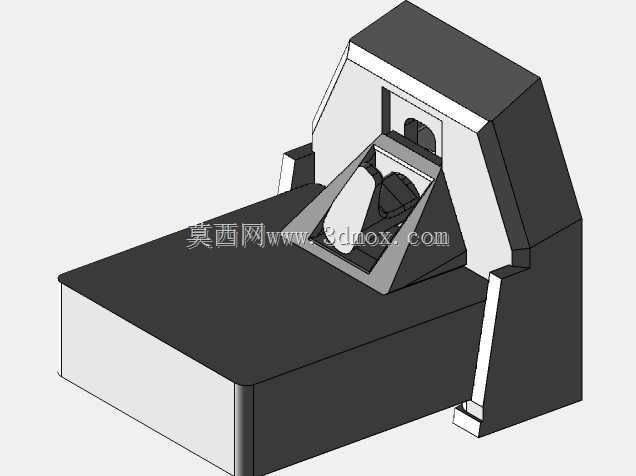

　　从功能特性上看，这款虎钳采用对称式分体基座设计，两个钳体单元独立成型，依靠自身楔形配合结构实现夹持力的自锁，不需要额外配置丝杆、弹簧等标准五金件，整体结构没有外露的活动连接件，日常使用时不会出现碎屑卡入活动缝隙导致钳体卡滞的问题。钳身的夹持面做了垂直平面处理，和薄型卡片类工件的接触面积均匀，不会因为局部压强过大在工件表面留下不可逆的压痕，对于表面有印刷层、涂层的卡片类工件夹持友好度更高。钳体底部做了大平面倒角处理，放置在桌面时接触面积充足，施加夹持力时不会出现侧翻、滑移的情况，不需要额外用螺栓固定在台面上，临时取用、换位使用都很方便。

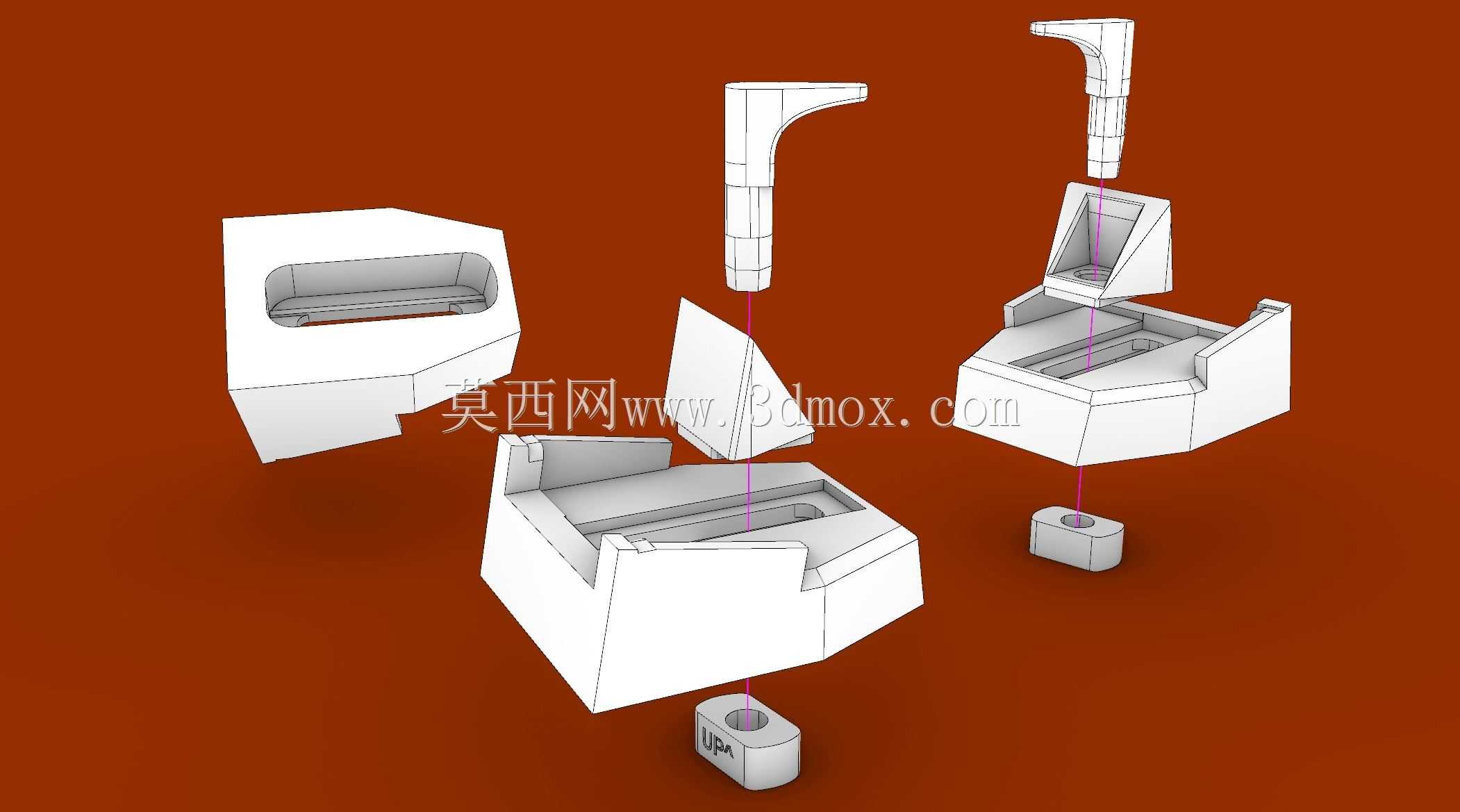

　　设计思路上，这款虎钳没有沿用传统台钳的丝杆进给结构，而是采用了楔形斜面自锁的原理，活动钳体沿着基座的斜向滑槽推进，当施加在钳口的夹持反力作用在斜面上时，会产生垂直于滑槽面的正压力，借助接触面的摩擦力实现锁止，不需要额外的锁紧机构，操作时只需要将工件放在两个钳口之间，推动活动钳体贴紧工件即可完成固定，松开时只需要反向抬起活动钳体就能解除锁止，操作步骤比传统丝杆虎钳更简便，适合需要频繁更换工件的快节奏作业场景。整体结构做了等壁厚设计，所有壁厚保持均匀，不管是采用3D打印加工还是注塑成型，都能避免成型过程中出现缩痕、变形的问题，成型后不需要做二次加工处理就能直接使用。

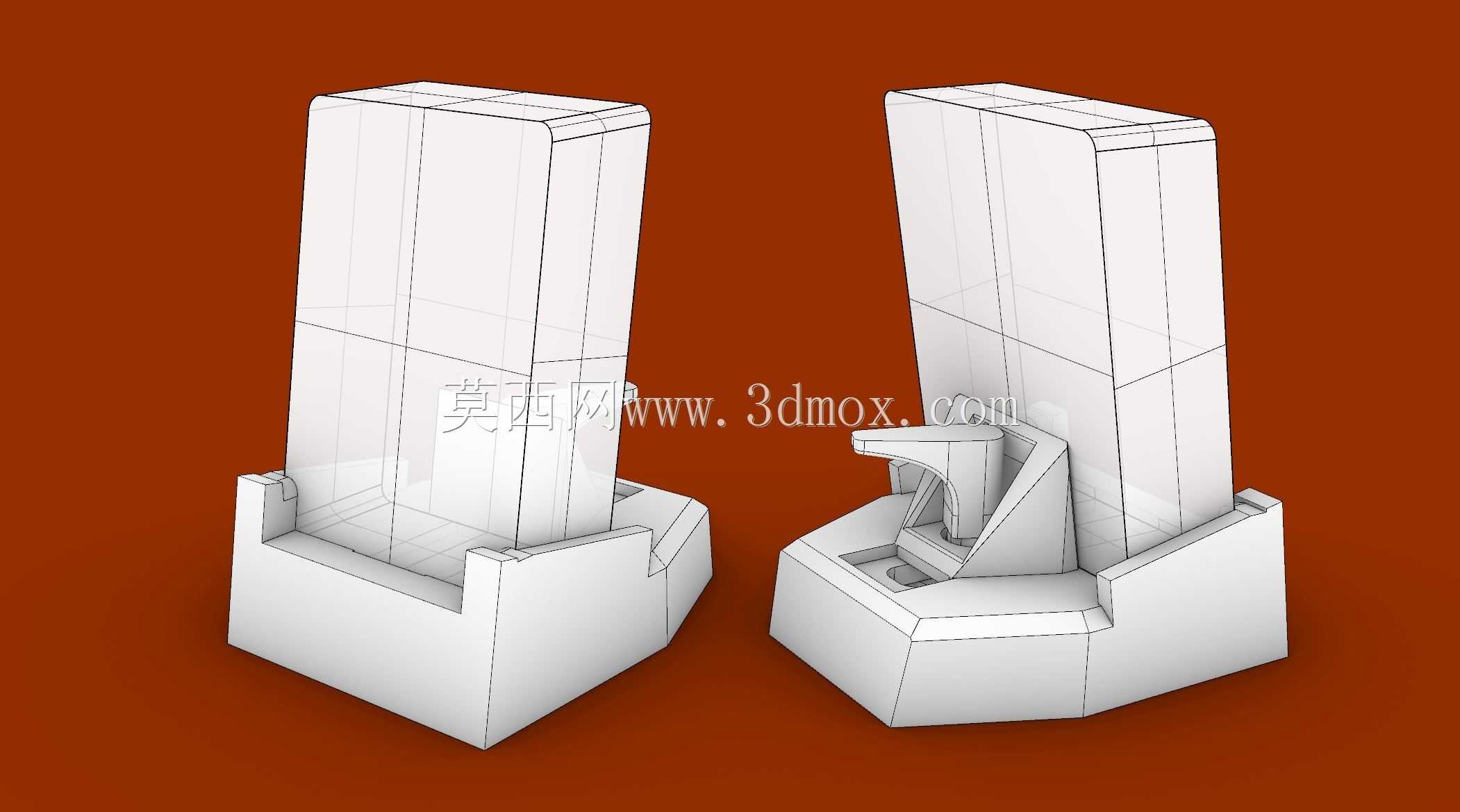

　　外形尺寸与安装边界方面，这款虎钳单组钳体的整体高度控制在120mm以内，基座的横向宽度不超过80mm，纵向深度不超过70mm，两个钳体组合使用时，最小夹持间距可以到0，最大开合行程能够满足厚度30mm以内的片状、块状工件夹持需求，钳身的所有棱边都做了R2以上的圆角处理，日常拿取使用时不会划伤手部，放置在桌面时也不会刮伤工作台面的涂层。钳体的上部做了加厚处理，即使夹持力偏大，钳口位置也不会出现外张变形的情况，长期反复使用后夹持面的平行度能够保持稳定，不会因为钳体变形导致夹持工件出现歪斜。和普通小型台钳相比，这款卡片虎钳没有突出的操作手柄，整体外形规整，闲置时可以堆叠存放，对工具收纳空间的要求更低，适合桌面空间有限的作业场景使用。在实际夹持作业中，针对不同厚度的卡片类工件，钳体的楔形自锁结构能够自动适配夹持厚度，不需要手动调整进给量，放置工件后推紧活动钳体就能获得足够的夹持力，对于厚度在1mm以下的薄型卡片，也能实现稳固夹持，不会出现工件滑脱的问题。钳身的接触面没有做齿形处理，而是采用了光面接触，避免了齿形钳口在软质工件表面留下压痕，对于纸质卡片、塑料薄片、薄型电路板这类对表面完整性有要求的工件，夹持过程中不会破坏工件的表面质量。
