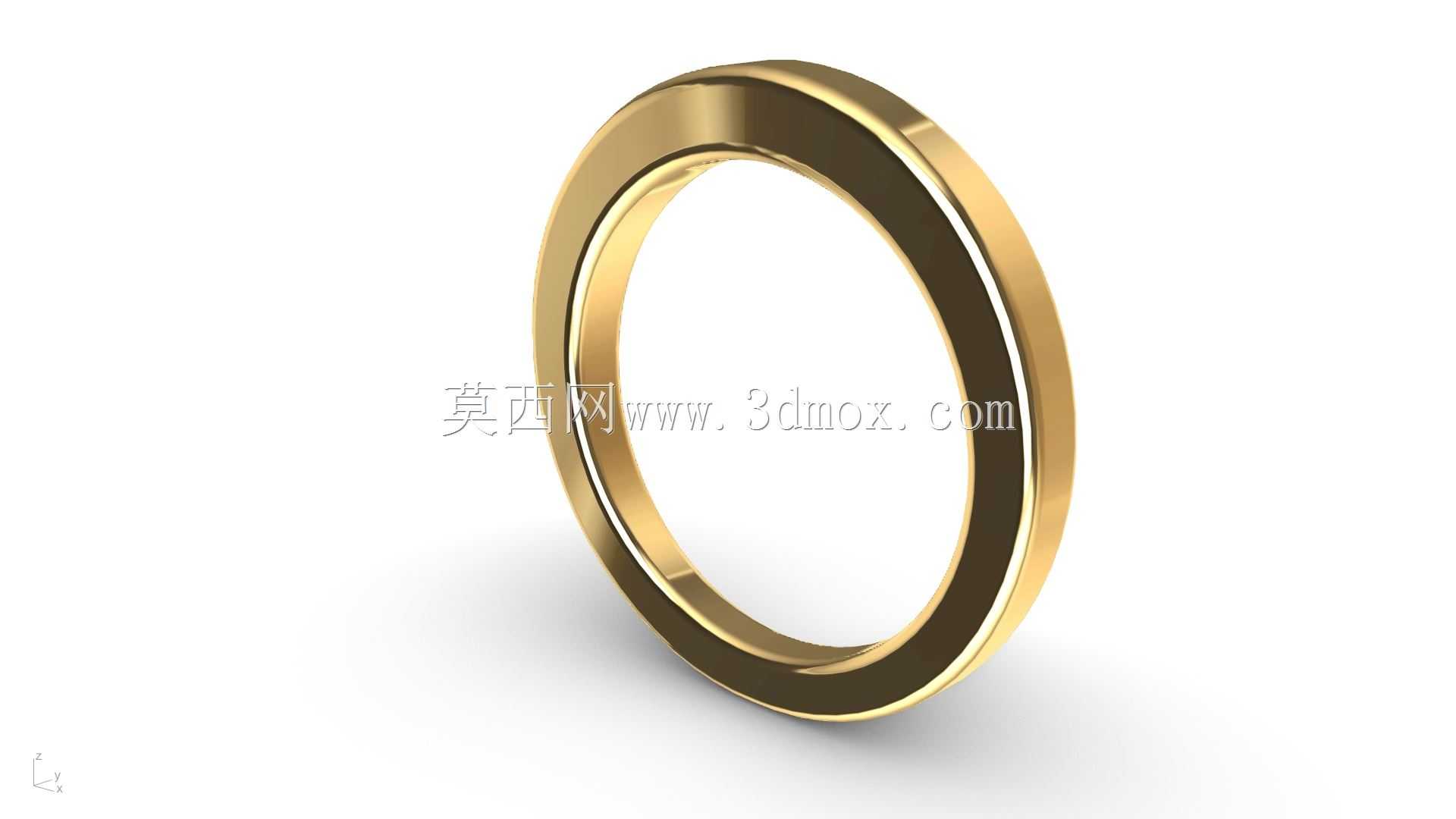

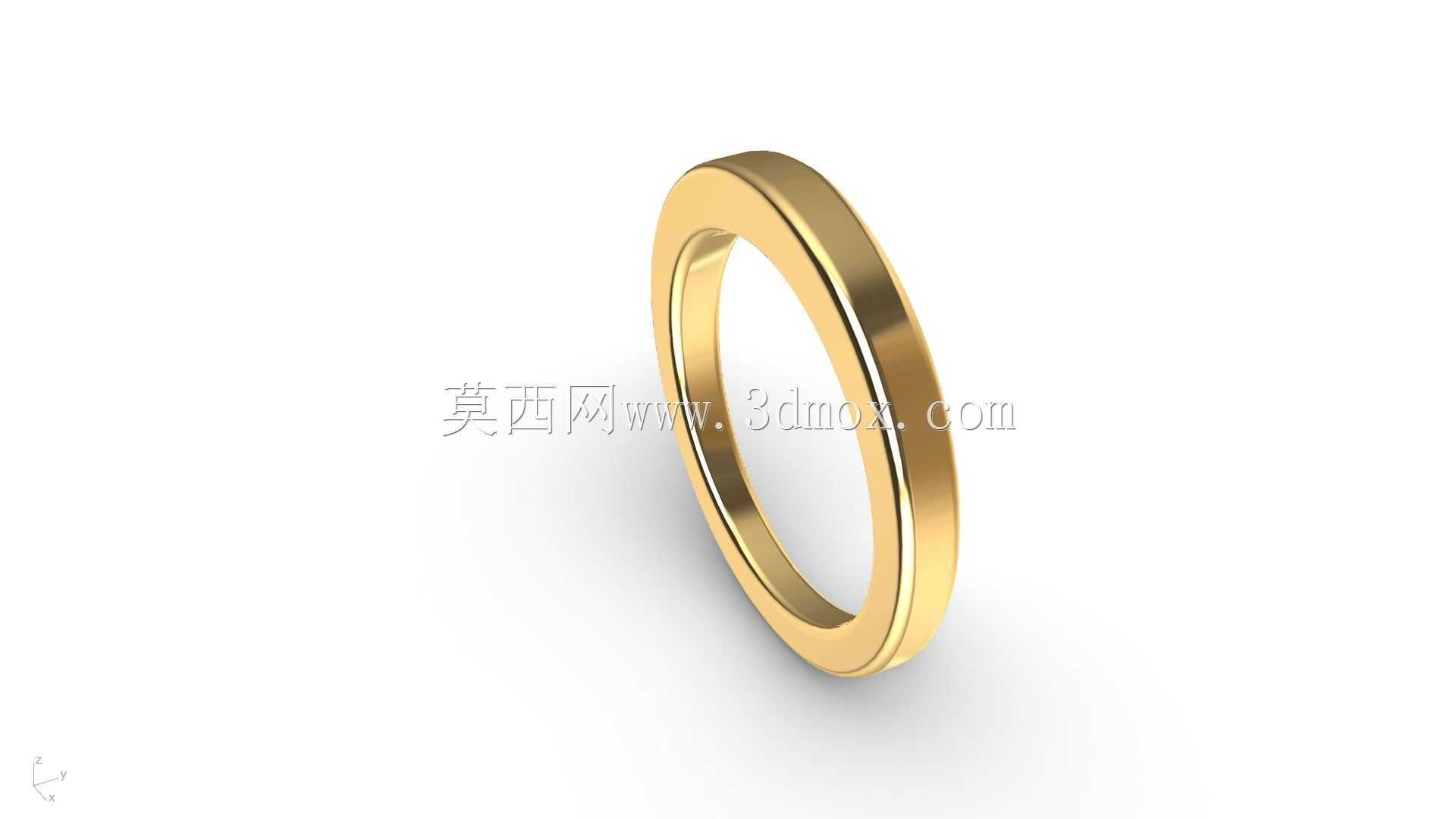

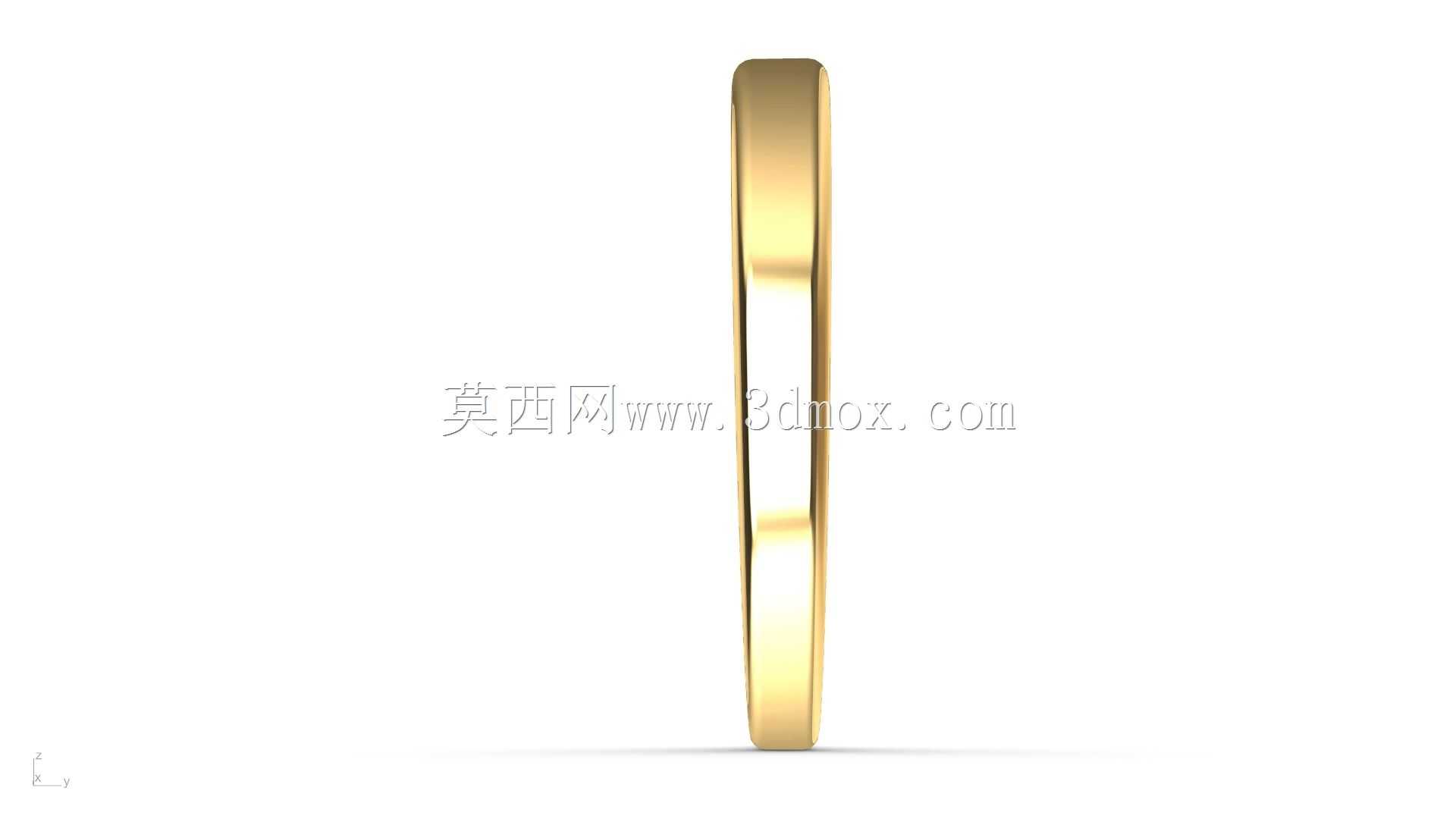

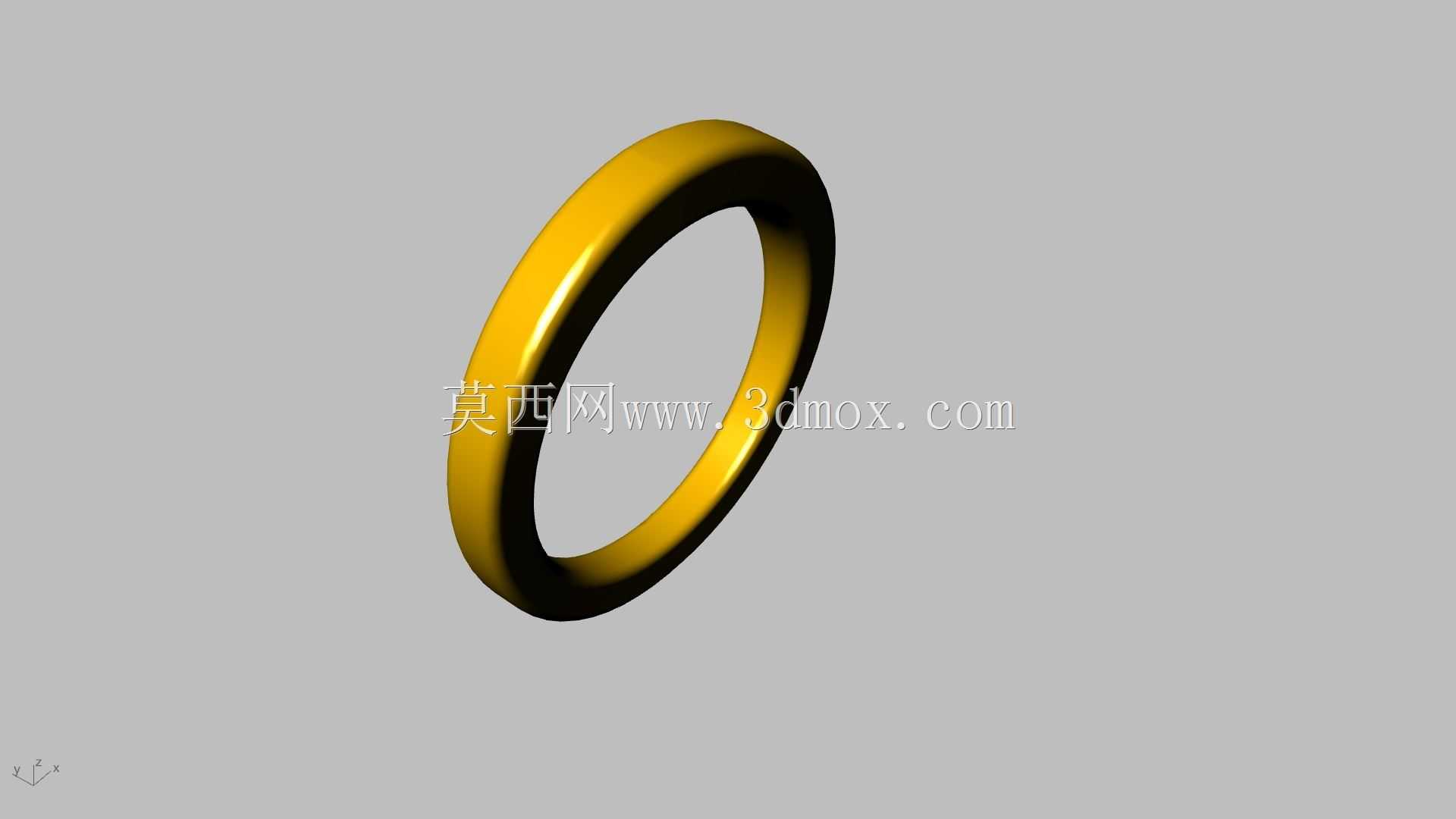

双剖面平带式滚动轴承环形结构件

　　这类带双剖面结构的平带环形构件，常配套应用在轻载传动的滚动轴承副场景中，在小型输送线的张紧轮组、桌面级精密设备的导向支撑位、轻工机械的从动轮组件里都能见到它的身影。不同于常规实心滚道的轴承套圈，它的双剖面平带结构本身就兼顾了滚动体的滚道限位与平带传动的贴合面功能，不需要额外加装带轮衬套，就能直接适配截面为矩形的平带传动需求，减少了装配环节的同轴度调整工作量。从实际使用场景来看，这类构件多适配转速不超过1500r/min、径向载荷在500N以内的轻载传动工位，比如小型包装机械的送膜辊支撑、3D打印设备的同步带张紧轮、办公自动化设备的走纸辊导向位，在这些工位上，它既承担轴承内圈或者外圈的滚动支撑作用，

　　外圈或者内圈的平带面直接和传动平带接触，省去了额外的带轮安装步骤，整体组件的径向尺寸可以压缩15%左右，对于安装空间局促的紧凑型设备来说十分友好。设计这类构件的时候，首先要确认的是滚动体的滚道曲率，双剖面的结构意味着滚道的两侧挡边是和平带贴合面共面的，挡边的高度既要满足滚动体的轴向限位要求，避免滚动体在运转过程中从滚道脱出，又不能高出平带贴合面，防止平带运转过程中被挡边剐蹭出现磨损。平带贴合面的表面粗糙度要控制在Ra1.6以内，太粗糙会加剧平带的磨损，太光滑则容易出现平带打滑的问题，贴合面的圆柱度公差要控制在0.02mm以内，否则平带运转过程中会出现轴向窜动，导致传动跑偏。从安装边界来看，

　　这类环形构件的轴向宽度要比适配的平带宽2-3mm，给平带的安装预留少量的调整余量，径向的安装配合要根据使用场景选择，如果是作为固定套圈使用，和安装座的配合选H7/js6的过渡配合即可，方便拆装维护；如果是作为旋转套圈使用，和轴的配合选k6的过盈配合，避免运转过程中出现套圈跟转的问题。在实际选型过程中，还要注意双剖面位置的过渡圆角，圆角半径不能小于0.5mm，否则热处理环节容易出现应力集中，导致构件在交变载荷下出现开裂，同时平带贴合面的边缘要做0.2mm的倒角，去除加工毛刺，避免平带安装和运转过程中被锐边割伤。不同于标准轴承的套圈结构，这种双剖面平带的设计把轴承支撑和带轮传动的功能整合到了一个零件上，在紧凑型轻载设备的设计中，

　　能够有效减少零件数量，降低装配复杂度，同时减少了不同零件配合带来的累积误差，提升传动组件的同轴度精度。在日常维护中，这类构件的滚道部分需要按照常规轴承的润滑要求定期加注润滑脂，而平带贴合面则要避免沾染油污，防止平带打滑失效，两个功能面的维护需求不同，在结构设计时也可以考虑在滚道和平带贴合面之间加工浅的挡油槽，减少润滑脂渗漏到平带贴合面上的概率。
