隧道支护用CT DCP中空注浆锚杆结构

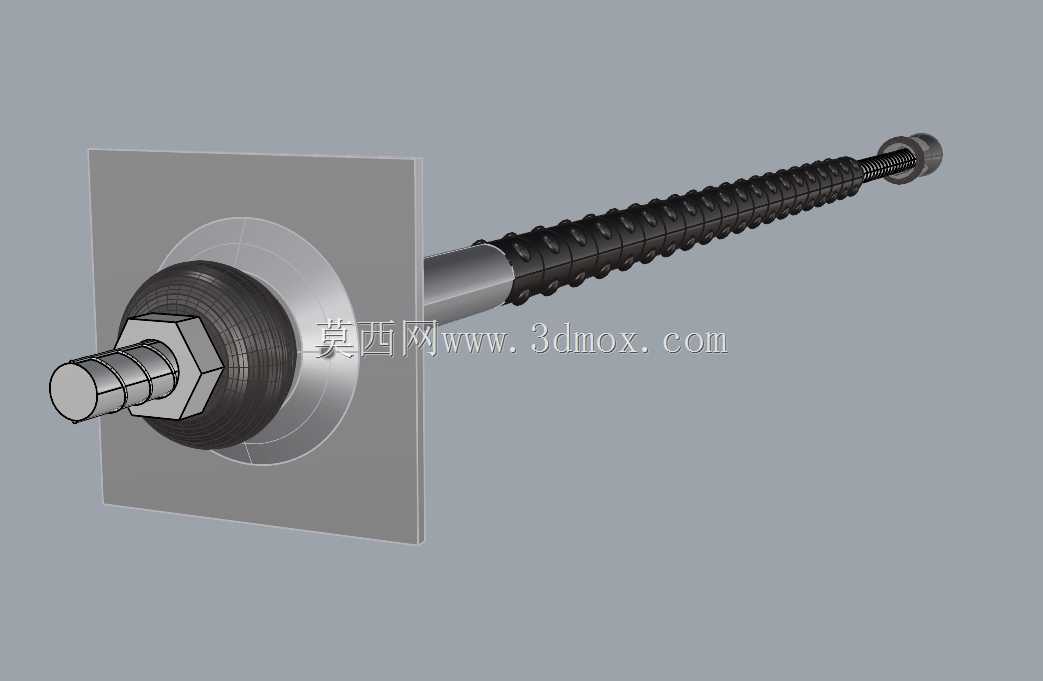

　　在山岭隧道掘进、地下硐室开挖、边坡岩土加固这类岩土工程场景中，围岩的自稳能力直接决定施工安全与长期结构可靠性，CT DCP锚杆作为主动支护体系里的核心传力构件，承担着将深部稳定岩体与浅层松动围岩串联为整体受力结构的关键作用，区别于传统实心砂浆锚杆，这类中空结构的锚杆在注浆饱满度、安装便捷性、长期防腐性能上都有更明确的工程优势。从结构设计逻辑来看，杆体采用带连续外螺纹的中空截面设计，一方面中空内腔可以作为注浆通道，让水泥砂浆或者树脂锚固剂从孔底向孔口反向充盈，彻底避免传统正注工艺容易出现的孔口封堵早、孔底注浆不饱满导致的锚固力失效问题，杆体表面的连续螺纹不是为了普通紧固件的啮合需求，而是为了增大杆体与锚固剂的接触咬合力，

　　同时配合止浆塞、托盘、锁紧螺母实现全段锚固后的预应力施加，让锚杆在安装完成后就能立刻对围岩产生径向约束，抑制围岩的松动变形发展。配套的方形托盘是应力扩散的关键部件，安装时托盘需要紧贴岩面或者初期支护的混凝土面，把螺母锁紧产生的集中点荷载均匀扩散到更大面积的围岩表面，避免局部应力集中压碎表层岩体导致预应力损失，托盘中心的开孔尺寸与杆体外径匹配，同时预留了注浆排气的间隙，配合止浆塞可以在注浆过程中封闭孔口，保证注浆压力维持在设计区间，让锚固剂充分渗入围岩的节理裂隙中，不仅实现杆体与岩体的粘结，还能对周边破碎岩体起到一定的加固作用。从安装边界条件来看，这类锚杆的适配钻孔直径需要比杆体外径大15到25毫米，保证锚固剂有足够的环向充盈厚度，

　　钻孔深度需要比设计锚杆长度短50到100毫米，避免孔底虚渣导致杆体无法插至设计深度，托盘的边长尺寸通常根据围岩强度调整，在软弱破碎围岩段会选用更大尺寸的托盘来降低面压，锁紧螺母的拧紧力矩需要匹配杆体的屈服强度，既保证足够的预紧力，又不会拧断杆体或者造成螺纹滑牙。在实际工程应用中，这类锚杆既可以用于隧道系统支护的径向布置，也可以用于掌子面的超前预支护，当中空杆体搭配注浆锚头使用时，还能实现自进式钻孔，在松散塌孔的地层中不需要提前拔出钻杆，直接通过杆体完成注浆锚固，解决破碎地层成孔困难的问题。杆体的螺纹结构还能实现长度的自由拼接，在需要超长锚杆的深部加固场景中，可以通过连接套把多段杆体连接起来，不需要定制整根长杆，

　　大幅提升现场施工的灵活性。从受力特性来看，杆体的中空截面在保证相同抗弯截面模量的前提下，比实心杆体节省了材料用量，同时连续的外螺纹让螺母可以在杆体任意位置锁定，适配不同厚度的托盘或者喷层厚度，不需要在现场重新加工螺纹，降低现场施工的操作难度。在长期服役性能上，中空杆体可以搭配防腐注浆工艺，让锚固剂完全包裹杆体，隔绝地下水和腐蚀介质的接触，相比实心锚杆容易出现的杆体与锚固剂间隙渗水腐蚀问题，这类结构的锚杆在富水地层、腐蚀性地层中的服役寿命更长。需要注意的是，安装过程中止浆塞的位置需要与孔口保持合适距离，保证注浆时孔口段的锚固剂填充密实，避免预应力施加后出现孔口滑移，托盘与岩面之间如果存在较大间隙，需要用垫片或者混凝土垫平，保证托盘受力均匀，避免偏载导致托盘变形或者螺母松动。
